製品概要
機能と利点
- 出力：固定1.25Vまたは可変(1.25V～6.5V)
- 低コスト
- サーマル過負荷保護
- 出力電流リミット
- バッテリ逆挿入保護
- 低オフ消費電流：0.1nA
- 低完全負荷消費電流：80µA
製品概要

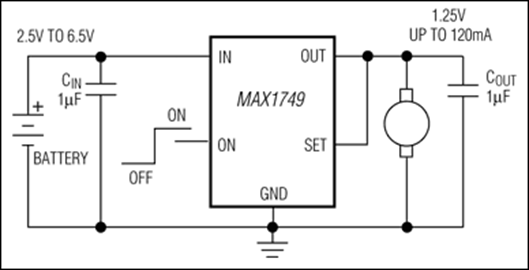

MAX1749は入力範囲+2.5V～+6.5Vで動作し、最大120mAの電流を供給します。本デバイスにより、振動力を一定に保つことが可能になります。PMOSパストランジスタを使用しているため、消費電流は負荷にかかわりなく80µAです。
出力電圧は、外部抵抗分圧器によって+1.25V～VINの範囲で調節可能です。ターンオフされると(ON = ロー)、MAX1749の消費電流は1µA (max)に低下してバッテリの消費を最小限に抑えます。その他の特長としては、短絡保護、サーマルシャットダウン保護およびバッテリ逆挿入保護等が挙げられます。MAX1749は、5ピンSOT23パッケージで提供されています。
アプリケーション
- ページャ・バイブレータモータドライバ
- 携帯電話バイブレーションモータドライバ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX1749EUK+ | 材料宣誓書（MD） | 信頼性データ | 5-SOT_23-N/A | |
| MAX1749EUK+T | 材料宣誓書（MD） | 信頼性データ | 5-SOT_23-N/A | |
| ウェハ・ファブリケーション・データ | MAX1749 Reliability Data |
