MAX1741

製造中止

SIM/スマートカードレベルトランスレータ、µMAXパッケージ

業界最小のSIM/スマートカードレベルトランスレータ

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • SIM/スマートカードのレベルシフト
  • ±10kVのESDカードソケット保護
  • DVCC > VCCまたはDVCC < VCCでレベルトランスレーションを許容
  • いずれかの電源が除去されると自動的にシャットダウン
  • シャットダウン中にカードコンタクトは能動的にローにプルダウン
  • コントローラ電圧範囲：+1.425V～+5.5V
  • カード電圧範囲：+2.25V～+5.5V
  • 全自己消費電流：2.5µA (max)
  • 全シャットダウン消費電流：0.01µA
  • パッケージ：超小型10ピンµMAX
  • GSM試験規格11.11および11.12に適合

MAX1740/MAX1741は、加入者識別モジュール(SIM)およびスマートカードポートに対し、レベルシフト機能および静電放電(ESD)保護を提供するSIM/スマートカードレベルトランスレータです。これらの素子は、リセットおよびクロック信号用の2つの単方向レベルシフタ、シリアルデータストリーム用の双方向レベルシフタ、および全てのカードコンタクト用の±10kV ESD保護機能を統合しています。

MAX1740は、SIMおよびスマートカードの挿入および取り外しを簡便化する/SHDN制御入力を備えています。MAX1741は、オープンドレイン出力なしのシステムコントローラをサポートするためのシステム側データドライバを備えています。ロジック電源電圧範囲は｢コントローラ側｣で+1.425V～+5.5V、｢カード側｣で+2.25V～+5.5Vです。全消費電流は2.5µA (max)です。MAX1740/MAX1741は、どちらかの電源が除去された場合に自動的にシャットダウンします。MAX1740/MAX1741とMAX1686H 0V/3V/5V安定化チャージポンプを組み合わせることによって、完全SIMカードインタフェースが得られます。

MAX1740/MAX1741は、超小型10ピンµMAXパッケージ(高さ僅か1.09mm、面積は8ピンSOの半分)で提供されています。

MAX1740/MAX1741はGSM試験規格11.11および11.12に適合しています。

アプリケーション

  • ロジックレベル変換
  • GSM携帯電話SIMインタフェース
  • スマートカードリーダ
  • SPI™、QSPI™、およびMICROWIRE™レベル変換
MAX1741
SIM/スマートカードレベルトランスレータ、µMAXパッケージ

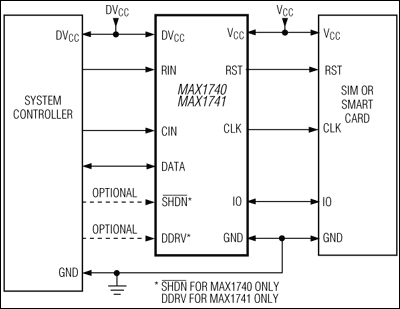

MAX1740、MAX1741：標準動作回路
