MAX17250

2.7V~18V入力、ブーストコンバータ、0.1µA True Shutdown、短絡保護、および選択可能な入力電流制限内蔵

すべて表示 showmore-icon

短絡保護によって高信頼性の動作を保証

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.35
特長
  • 入力電圧範囲:2.7V~18V
    • 1または2セルリチウムイオンバッテリ
  • 出力電圧範囲:3V~18V、VIN以上
  • パワーFET内蔵
  • 選択可能な入力ピーク電流制限(ISET)
    • 3.5A、2.7A、または1.85A
  • 効率:93%
  • 低電力
    • True Shutdown電流:0.1µA
    • 自己消費電流:60µA
  • 保護
    • True Shutdownによって入力と出力の間の電流の流れを防止
    • ソフトスタート突入電流保護
    • 短絡保護
    • 過熱保護
    • 動作温度範囲:-40℃~+125℃

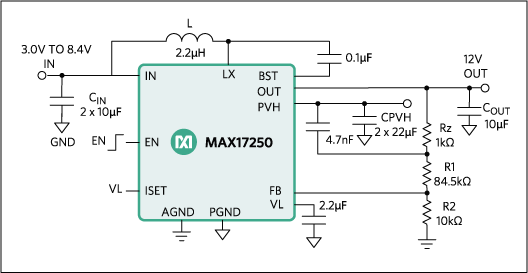

製品概要
show more Icon

DC-DCブーストコンバータのMAX17250は高効率、低自己消費電流、同期整流ブースト(ステップアップ)コンバータで、True Shutdown、設定可能な入力電流制限、および短絡保護を内蔵しています。MAX17250は広い2.7V~18Vの入力電圧範囲を備え、3V~18Vの出力電圧を生成します。MAX17250の最大オン時間は800nsで、3つの動作モードを実装しています。第1の動作モードは起動時のソフトスタートモードです。第2の動作モードは通常動作で、固定オン時間/最小オフ時間パルス周波数変調(PFM)アーキテクチャを利用し、必要なときにのみコンバータがスイッチングするため自己消費電流はわずか60µA (typ)です。最後のモードはTrue Shutdownで、出力は完全に入力から切り離され、バッテリ消費は0.1µA (typ)のシャットダウン電流に最小化されます。MAX17250は小型、12ピンウェハレベルパッケージ(WLP) (1.72mm × 1.49mm)または14ピンTDFNパッケージ(3mm × 3mm)で提供されます。

アプリケーション

  • 1または2セルリチウムイオンバッテリアプリケーション
  • バッテリ動作モノのインターネット(IoT)機器
  • ブザー/アラームドライバ
  • デジタルカメラ
  • ディスプレイ電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.35

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX17250ANC+
  • HTML
  • HTML
MAX17250ANC+T
  • HTML
  • HTML
MAX17250ATD+
  • HTML
  • HTML
MAX17250ATD+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 10, 2024

- 2405

WAFER FAB

MAX17250ANC+

製造中

MAX17250ANC+T

製造中

4 27, 2024

- 2400

ASSEMBLY

MAX17250ATD+

製造中

MAX17250ATD+T

製造中

4 23, 2024

- 2419N

ASSEMBLY

MAX17250ATD+

製造中

MAX17250ATD+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 10, 2024

- 2405

arrow down

WAFER FAB

MAX17250ANC+

製造中

MAX17250ANC+T

製造中

4 27, 2024

- 2400

arrow down

ASSEMBLY

MAX17250ATD+

製造中

MAX17250ATD+T

製造中

4 23, 2024

- 2419N

arrow down

ASSEMBLY

MAX17250ATD+

製造中

MAX17250ATD+T

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 2

reference details image

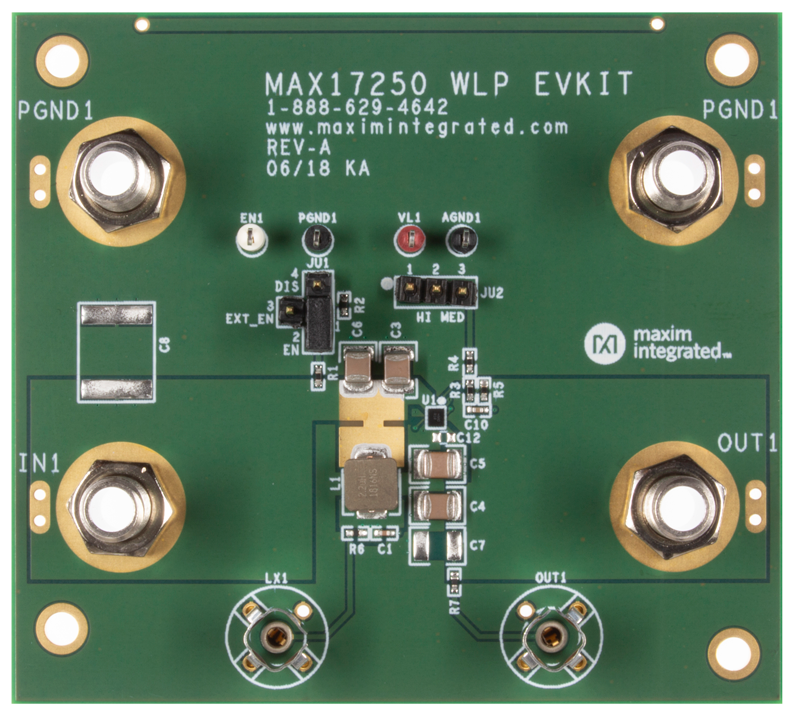

MAX17250EVKIT#WLP

MAX17250 (WLPパッケージ)の評価キット

zoom

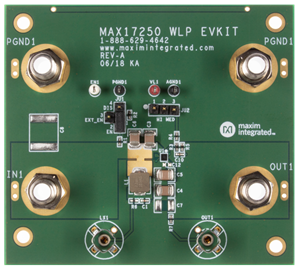

MAX17250EVKIT#WLP

MAX17250 (WLPパッケージ)の評価キット

MAX17250 (WLPパッケージ)の評価キット

機能と利点

  • 12ピンWLP (1.49mm × 1.72mm)のMAX17250 ICを評価
  • 入力範囲:2.7V~18V
  • 設定可能な出力電圧:3V~18V
  • 入力ピーク電流:最大3.5A/2.7A/1.85A
  • 実証済み4層1.5オンス銅PCBレイアウト
  • 小型ソリューションを実証
  • 完全実装および試験済み

製品の詳細

MAX17250のWLP評価キット(EVキット)は、ウェハレベルパッケージ(WLP)のMAX17250 ICを評価します。MAX17250は高効率、低自己消費電流、同期整流ステップアップDC-DCコンバータで、True Shutdown、設定可能な突入電流制限、および短絡保護を内蔵しています。MAX17250のEVキットは、負荷に応じて、2.7V~18Vの入力範囲にわたって動作します。このEVキットは、抵抗で設定可能な3V~18Vの出力電圧を提供します。入力ピーク電流制限は、3.5A/2.7A/1.85Aの電流に設定することができます。このEVキットにはMAX17250ANC+ (WLP)が実装されています。

アプリケーション

  • 1または2セルリチウムイオンバッテリアプリケーション
  • バッテリ動作モノのインターネット(IoT)機器
  • ブザー/アラームドライバ
  • デジタルカメラ
  • ディスプレイ電源

MAX17250EVKIT#TDFN

TDFNパッケージのMAX17250の評価キット

zoom

MAX17250EVKIT#TDFN

TDFNパッケージのMAX17250の評価キット

TDFNパッケージのMAX17250の評価キット

機能と利点

  • 14ピンTDFN (3mm × 3mm)のMAX17250 ICを評価
  • 入力範囲:2.7V~18V
  • 設定可能な出力電圧:3V~18V
  • 入力ピーク電流:最大3.5A/2.7A/1.85A
  • 実証済み4層1.5オンス銅PCBレイアウト
  • 小型ソリューションを実証
  • 完全実装および試験済み

製品の詳細

MAX17250 TDFNの評価キット(EVキット)は、TDFNパッケージのMAX17250 ICを評価します。MAX17250は、高効率、低自己消費電流同期整流ステップアップDC-DCコンバータで、True Shutdown、設定可能な入力電流制限、および短絡保護を備えています。MAX17250のEVキットは、負荷に応じて、2.7V~18Vの入力範囲で動作します。このEVキットは、抵抗で設定可能な3V~18Vの出力電圧を提供します。入力ピーク電流制限は、3.5A/2.7A/1.85Aの電流に設定可能です。このEVキットには、MAX17250ATD+ (TDFN) が実装されています。

アプリケーション

  • 1または2セルリチウムイオンバッテリアプリケーション
  • バッテリ動作モノのインターネット(IoT)機器
  • ブザー/アラームドライバ
  • デジタルカメラ
  • ディスプレイ電源
