MAX17227J

新規設計に推奨

400mV～5.5V入力、500mA nanoPower昇圧コンバータ、短絡保護および自動パススルー・モード内蔵

業界初のnanoPowerブースト、短絡保護および自動パススルーモード内蔵

データシート (Rev. 2) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 自己消費電流：350nA
  • 出力短絡保護
  • 自動パススルー・モード
    • 過電流および過熱保護
  • ピーク効率：95% (500µAで89%またはそれ以上)
  • 出力電流：300mA (代表値、5.0V、VIN > 3.6V)
  • 入力電圧範囲：400mV～5.5V
  • 最小起動電圧：880mV
  • 1つの抵抗で調整可能な出力電圧
    • 出力電圧範囲：2.3V～5.2V (100mVステップ)
    • 5.4Vの出力電圧設定を提供
  • ピーク・インダクタ電流制限：500mA
  • アクティブ放電機能
  • サーマル・シャットダウン保護
  • 複数のパッケージ・オプション：
    • 6ピン(3 × 2) WLP (1.58mm × 0.89mm、0.4mmピッチ)
    • 8ピンTDFN (2mm × 2mm)
  • 動作温度範囲：-40℃～+125℃

MAX17227Jは最大500mAのピーク・インダクタ電流を負荷に供給可能なnanoPower昇圧コンバータで、自動パススルー動作、True Shutdown™、サイクル単位のインダクタ電流制限、短絡保護、および過熱保護機能を備えています。MAX17227Jは超低自己消費電流、小型総ソリューション、および全負荷およびライン範囲にわたる高効率を提供します。MAX17227Jは長いバッテリ駆動時間が必須で全パワー・レベルでの高効率が要求されるバッテリ動作アプリケーションに最適です。

MAX17227Jは、超低自己消費電流の適応型オン時間、パルス周波数変調(PFM)制御方式を利用します。MAX17227JはTrue Shutdownモードを備え、出力を入力から切り離して順方向または逆方向の電流をゼロにします。アクティブ放電抵抗機能は、出力コンデンサから電荷を引き出します。

MAX17227Jは、省スペースでコスト効率に優れた6ピン(3 × 2) WLP (1.58mm × 0.89mm、0.4mmピッチ)および8ピンTDFNパッケージ(2mm × 2mm)で提供されます。動作温度範囲は-40℃～+125℃です。

アプリケーション

  • 医療
  • 臨床用計測器
  • バッテリ動作医療機器
  • 産業
  • 非常用照明
  • IoTセンサー
  • 民生
  • Wi-Fi®モジュール
  • ニアバンドIoT
  • ウェアラブル機器
MAX17227J
400mV～5.5V入力、500mA nanoPower昇圧コンバータ、短絡保護および自動パススルー・モード内蔵
MAX17227J：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
スイッチング・レギュレータ ＆ コントローラ 1
MAX17227A
新規設計に推奨 400mV～5.5V入力、2A nanoPowerブーストコンバータ、短絡保護およびTrue Shutdown内蔵
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

SIMPLISモデル 1

評価用キット

eval board
schematic 1
MAX17227JEVK-TDFN

Evaluation Kit for the MAX17227J

今すぐ購入 詳細を表示

機能と利点

  • Evaluates the MAX17227J in an 8-pin TDFN Package
  • 400mV to 5.5V Input Range
  • 800mV Minimum Startup Voltage
  • 2.3V to 5.4V Configurable Output Voltage
  • Up to 300mA Output Current at 5.0V (VIN > 3.6V)
  • Proven 2-Layer 1oz Copper PCB Layout
  • Demonstrates Compact Solution Size
  • Fully Assembled and Tested

製品詳細

The MAX17227J TDFN evaluation kit (EV kit) evaluates the MAX17227J IC in a TDFN package. The MAX17227J is a nanoPower Boost converter with a 500mA peak inductor current limit and offers automatic pass-through operation when the input voltage is higher than the set output voltage. The EV kit operates over an input range of 400mV to 5.5V depending on load, with a 0.88V typical startup with 3kΩ load. The EV kit provides resistor configurable output voltages from 2.3V to 5.4V. Refer to the MAX17227J IC data sheet for output voltage settings. The EV kit comes with the MAX17227JATA+ installed.

Applications

  • Battery-Powered Medical Equipment
  • Clinical Instrumentation
  • Consumer
  • Emergency Lighting
  • Industrial
  • IoT Sensors
  • Medical
  • Near-Band IoT
  • Wearable Devices
  • Wi-Fi® Module

eval board
schematic 2
MAX17227JEVK-WLP

MAX17227Jの評価用キット

今すぐ購入 詳細を表示

機能と利点

  • 6ピンWLPパッケージのMAX17227Jを評価
  • 入力範囲：400mV～5.5V
  • 最小起動電圧：880mV
  • 設定可能な出力電圧：2.3V～5.4V
  • 最大出力電流：300mA (5.0V時、VIN > 3.6V）
  • 実証済み2層1オンス銅PCBレイアウト
  • 小型ソリューションを実証
  • 完全実装および試験済み

製品詳細

MAX17227J WLPの評価用キット（EVキット）は、WLPパッケージのMAX17227J ICを評価します。MAX17227Jは、500mAのピーク・インダクタ電流制限を備えたnanoPower昇圧コンバータで、入力電圧が設定出力電圧を超えた場合に自動パススルー動作を提供します。このEVキットは負荷に応じて400mV～5.5Vの入力範囲で動作し、3kΩ負荷時に0.88V (typ)で起動します。このEVキットは、抵抗で設定可能な2.3V～5.4Vの出力電圧を提供します。出力電圧の設定については、MAX17227J ICのデータシートを参照してください。このEVキットにはMAX17227JANT+が実装されています。

アプリケーション

  • バッテリ駆動医療機器
  • 臨床機器
  • 民生用
  • 非常ランプ
  • 産業用
  • IoTセンサー
  • 医療用
  • ニアバンドIoT
  • ウェアラブルデバイス
  • Wi-Fi®モジュール
MAX17227JEVK-TDFN
Evaluation Kit for the MAX17227J

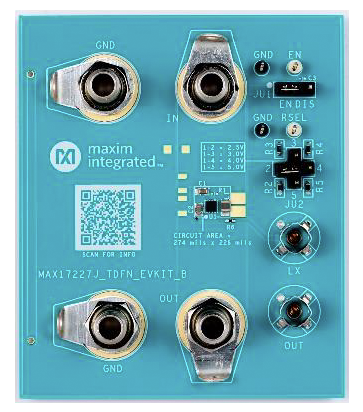

MAX17227JEVK-TDFN：ボード写真
MAX17227JEVK-WLP
MAX17227Jの評価用キット

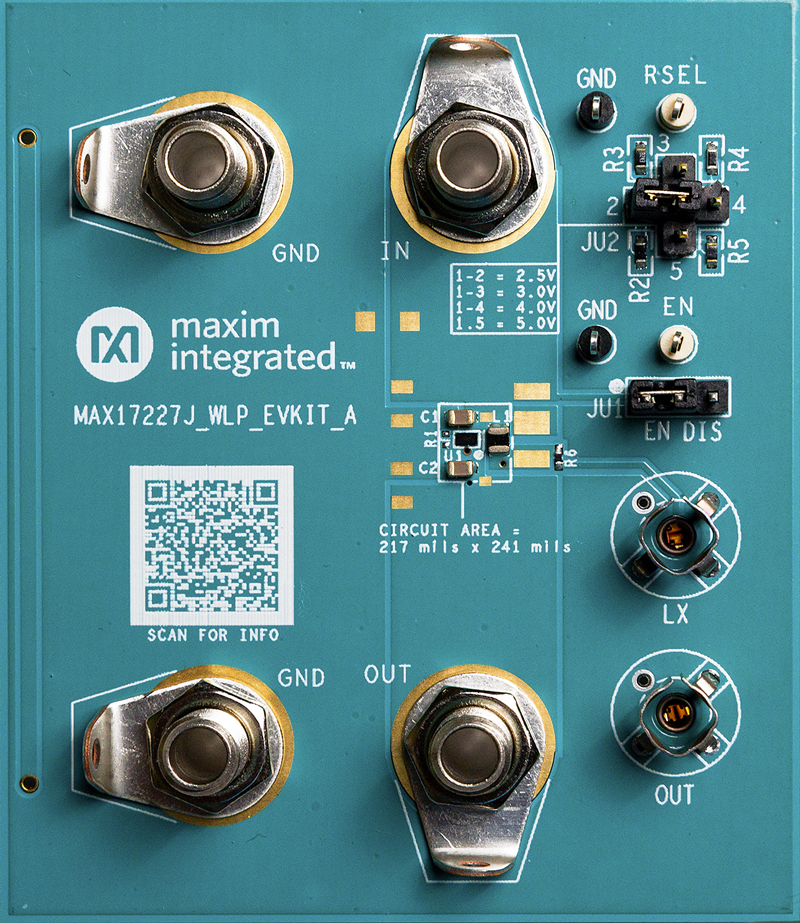

MAX17227JEVK-WLP：ボード写真
