製品概要
機能と利点
- 7チャネルのロジックレベル入力から高電圧出力へのレベルシフタ
- 各チャネルで補完的な出力
- VLS入力範囲：10V～18V
- VCC入力範囲：2.3V～3.6V
- 2レベルまたは4レベル動作
- 順序または組合せロジック
- 3Ω出力スイッチ
- 5レベル出力
- 低伝搬遅延：80ns (typ)
- 高速立上り時間：30ns (typ)
- シュートスルーを防止するデッドタイム内蔵
- サーマルシャットダウン
- VLSおよびVCCの低電圧ロックアウト

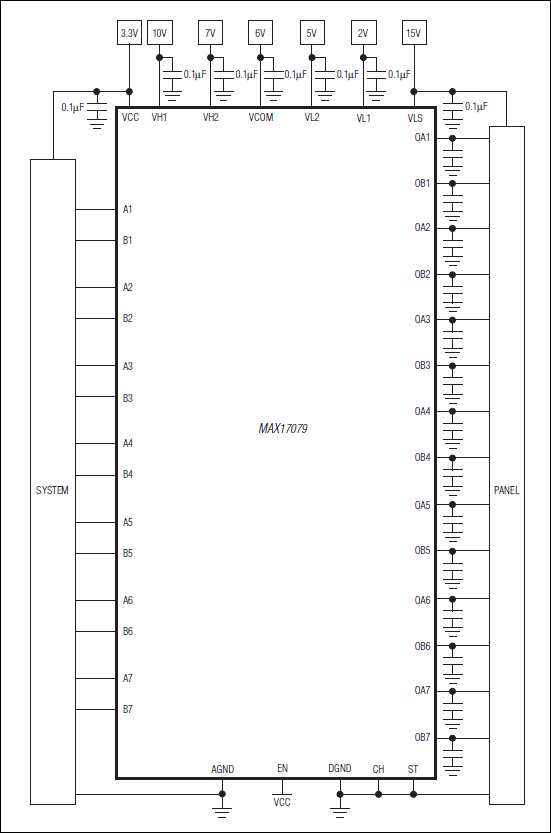

製品概要
MAX17079は、7チャネルロジックレベル入力から高電圧出力へのレベルシフタです。各チャネルは、2つの入力および1つの共有イネーブル入力を備えています。各チャネルは、2つの出力を備えており、5つの出力レベルに設定可能です。2つの出力は相互補完的です。5つの出力レベルは、14のすべての出力に共通の5つの電源レイルによって設定されます。
5つの電源レイルには、標準的なTFT VCOMレイルが含まれます。上の2つのレイルはVCOMより常に高く、VH1はVH2よりも常に高くなります。下の2つのレイルはVCOMより常に低く、VL1はVL2よりも常に低くなります。その他の電源レイルは、VLS (標準的なTFT AVDD電源)およびVCC (ロジック電源)です。また、MAX17079は、2レベルの電圧シフタとしても設定可能です。
ENがローのとき14の出力はすべてVCOMに接続し、ENがハイのとき各出力はそれぞれの入力で決定されます。ロジック入力はタイミングコントローラによって駆動されます。出力スイッチは3Ω (typ)で、低伝搬遅延と高速立上り時間が特長です。MAX17079は、電源間のシュートスルー電流を防止する最小デッドタイムを備えています。MAX17079は、サーマルシャットダウンを備えており、過熱、VCC低電圧ロックアウト(UVLO)、およびVLS UVLOから保護します。
MAX17079は、エクスポーズドパッド付き、最大高0.8mm、6mm x 6mmの40ピンTQFNパッケージで提供されます。
製品カテゴリ
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。
