MAX17024

製造中

ダイナミックREFIN付き、シングルQuick-PWMステップダウンコントローラ

高電圧のステップダウンに必要な、高効率、優れた過渡応答、および高DC出力精度

製品モデル: 2
1Ku当たりの価格: 最低価格：$1.89

Viewing:

製品情報

高速過渡応答のQuick-PWM
各種出力コンデンサに対応
- ポリマ/タンタルの場合補償不要
- 外部補償の使用によりセラミック出力コンデンサで安定
高精度の2V ±10mVリファレンス
ダイナミックに調整可能な出力電圧(0～(0.9 x V_IN)の範囲)
- フィードバック入力によって0～2VのREFIN電圧にレギュレート
- ラインおよび負荷の全範囲で0.5%のV_OUT精度
定格入力電圧：26V (max)
抵抗でプログラマブルなスイッチング周波数
低電圧/過熱保護
電圧ソフトスタートとソフトシャットダウン
プリチャージ出力による単調起動
パワーグッドウィンドウコンパレータ

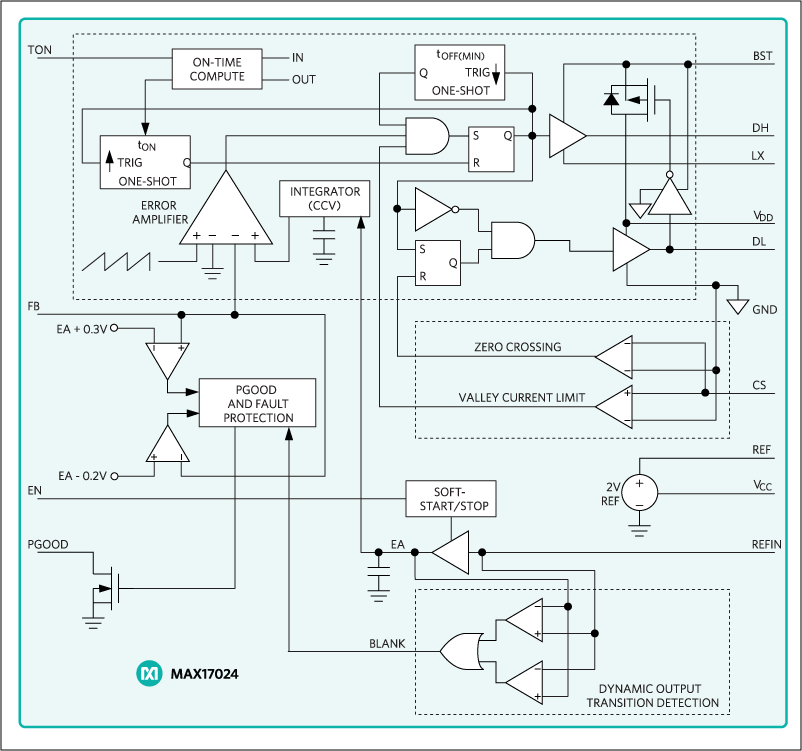

パルス幅変調(PWM)コントローラのMAX17024は、高電圧バッテリからステップダウンして、ノートブックコンピュータの低電圧コアまたはチップセット/RAMバイアス電源を生成するために必要な高効率、優れた過渡応答、および高DC出力精度を提供します。出力電圧は、0～2Vの入力電圧が可能なダイナミックREFINを使用して制御することができます。フィードバック入力の抵抗分圧器と組み合わせてREFINの調整機能を使用することによって、MAX17024は0～(0.9 x V_IN)の任意の出力電圧に設定することができます。

マキシム独自のQuick-PWM™クイック応答、一定オンタイムPWM制御方式は、広範な入力/出力電圧比(低デューティサイクルアプリケーション)を容易に処理し、比較的一定したスイッチング周波数を維持して、負荷過渡に対して100nsの｢インスタントオン｣応答をします。強力なドライバによって、MAX17024は大きい同期整流MOSFETを効率的に駆動することができます。

このコントローラは、同期整流器と直列の検出抵抗の電流を検出し、高精度の谷電流制限保護を実現します。

MAX17024は、入力サージ電流を制限するための電圧制御のソフトスタートとソフトシャットダウンを備え、単調な起動を(プリチャージ出力に対しても)提供し、規定可能なパワーアップ時間を提供します。また、このコントローラは低電圧保護と過熱フォルト保護も備えています。

MAX17024は、3mm x 3mmの小型14ピンTDFNパッケージで提供されます。スペースに制限があるアプリケーションについては、10Aの連続的負荷に対応可能な26Vの内部MOSFETを備えたシングルステップダウンのMAX17016を参照してください。MAX17016は、6mm x 6mmの小型40ピンTQFNパッケージで提供されます。

アプリケーション

DDRメモリ—VDDQまたはVTT
GPUコア電源
I/Oおよびチップセット電源
ノートブックコンピュータ
PoL (ポイントオブロード)アプリケーション
ステップダウン電源

製品モデル: 2
1Ku当たりの価格: 最低価格：$1.89

ドキュメント

データシート 1

MAX17024: Single Quick-PWM Step-Down Controller with Dynamic REFIN Data Sheet (Rev.4) 09/12/2019

信頼性データ 1

MAX17024 Reliability Data 01/12/2023

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
MAX17024ETD+	14-LFCSP-3X3X0.75	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
MAX17024ETD+T	14-LFCSP-3X3X0.75	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

8 2, 2025 - 2505 PIN/ERRATA
		pcn_2505
MAX17024ETD+	製造中	pcn_2505

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
スイッチング・レギュレータ＆コントローラ 1
MAX8792	製造中	ダイナミックREFIN付き、シングルQuick-PWMステップダウンコントローラ
リニア・レギュレータ 1
MAX8794	製造中	低電圧DDRリニアレギュレータ

評価用キット

MAX17024の評価キット

今すぐ購入詳細を表示

機能と利点

入力範囲：7V～24V
高速過渡応答のQuick-PWM
ダイナミックに選択可能な1.5V/1.05Vの出力電圧
ダイナミック可変出力電圧(0～0.9V_INの範囲)
出力電流：10A
効率：92% (5Aで、V_IN = 12V、V_OUT = 1.5V)
スイッチング周波数：300kHz
パワーグッド出力インジケータ(PGOOD)
薄型表面実装部品
完全実装および試験済み

製品詳細

MAX17024の評価キット(EVキット)は、MAX17024の標準的な10Aアプリケーション回路を検証する完全実装および試験済みプリント回路基板(PCB)です。MAX17024は、高電圧バッテリをステップダウンして、ノートブックコンピュータの低電圧コア、チップセット、またはメモリバイアス電源を生成するDC-DCコンバータです。

MAX17024のEVキットは、7V～24Vのバッテリ入力範囲からダイナミック可変1.5V/1.05Vの出力電圧を供給します。このキットは、92%を超える効率を達成しながら、最大10Aの出力電流を供給します。1つの抵抗で設定可能なこのEVキットは、300kHzのスイッチング周波数で動作し、優れた電源および負荷過渡応答を備えています。また、このEVキットは、抵抗R1、R2、およびR3の変更で実現可能な外部リファレンス入力を変化させることによって、他のダイナミック可変出力電圧を評価することもできます。
