製品概要

機能と利点

  • 広い入力電圧範囲:3.5V~28V
  • 入力過渡耐性:42V
  • 出力電圧:5V固定または1V~10V可変
  • 1.2Aハイサイドスイッチ内蔵
  • 可変スイッチング周波数:220kHz~1.0MHz
  • 周波数同期入力
  • ブーストダイオード内蔵
  • スキップモード動作電流:45µA
  • シャットダウン電流:10µA以下
  • 調整可能なパワーグッド出力レベルとタイミンク
  • 3.3Vのロジックレベルから42Vまで対応するイネーブル入力
  • 電流制限、サーマルシャットダウン、および過電圧保護
  • 自動車用温度範囲:-40℃~+125℃

製品概要

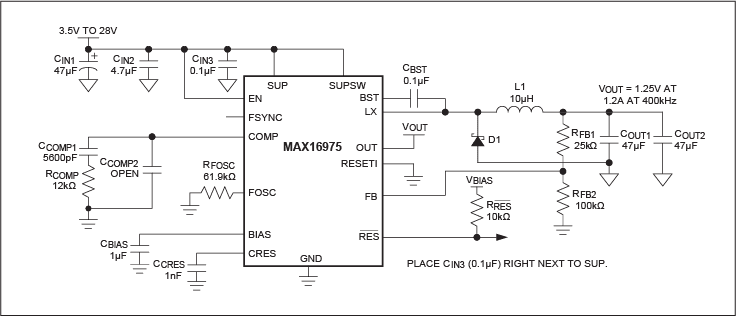

MAX16975は、ハイサイドスイッチ内蔵の1.2A、電流モード、ステップダウンコンバータです。このデバイスは3.5V~28Vの入力電圧で動作しながら、無負荷時の自己消費電流はわずか45µAです。スイッチング周波数は外付けの抵抗を使用して220kHz~1.0MHzに調整可能で、外部クロックに同期させることができます。出力電圧は、固定5Vまたは外付け抵抗を使用する可変1V~10Vのいずれかを端子で選択可能です。広い入力電圧範囲を備えているため、車載用および産業用アプリケーションに最適です。
このデバイスは、スキップモードで動作し、軽負荷状態での電流消費量を低減します。リセットスレッショルドが調整可能であるため、仕様上の最小入力電圧までマイクロコントローラを動作させ続けることが可能です。保護機能には、サイクル単位の電流制限、ソフトスタート、過電圧、および自動復帰機能付きのサーマルシャットダウンがあります。また、パワーグッドモニタも備えており、電源シーケンス処理を容易にします。
このデバイスは、16ピンQSOPおよび放熱特性に優れたQSOP-EPパッケージで提供されます。このデバイスは-40℃~+125℃の自動車用温度範囲で動作します。

アプリケーション

  • 車載用
  • 産業用

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
MAX16975BAEE/V+ 材料宣誓書(MD) 信頼性データ 16-QSOP-150_MIL
MAX16975BAEE/V+T 材料宣誓書(MD) 信頼性データ 16-QSOP-150_MIL
