MAX16931

2MHz、36V、デュアルバック、プリブースト内蔵、自己消費電流20µA

すべて表示 showmore-icon

スペース効率の高いクランク対応設計を実現するプリブースト内蔵、業界最高性能、車載デュアルバックコントローラ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.14)
Documentation すべてのドキュメントを表示
SIMPLISモデル MAX16931 SIMPLIS Schematic Download 711.69KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$6.52
特長
  • 厳しいOEMモジュールの消費電力および性能仕様に適合
    • スキップモード自己消費電流：20µA
    • 出力電圧精度：±1% (5.0V/3.3V固定、または1V～10Vで調整可能)
  • クランク対応設計を実現
    • ブートストラップモードで2Vまで動作可能なプリブースト内蔵
    • 広い入力電源範囲：3.5V～36V (プリブースト未使用時)
  • EMI低減機能によって広い入力電圧範囲を犠牲にすることなく敏感な無線帯域への干渉を抑制
    • 50ns (typ)の最小オン時間によってカーバッテリからの3.3V出力(2.2MHz時)用のスキップなしの動作を保証
    • 周波数同期入力
    • 抵抗設定可能な周波数：200kHz～2.2MHz
  • 高集積化と放熱特性を高めたパッケージによって基板スペースとコストを削減
    • デュアル、2MHzステップダウンコントローラ
    • 180°逆位相動作
    • 強制連続モードおよびスキップモードを備えた電流モードコントローラ
    • 放熱特性を高めた40ピンTQFN-EPおよび側面濡れ性QFND-EPパッケージ
  • 保護機能によってシステム信頼性を向上
    • 電源の過電圧および低電圧ロックアウト
    • 過熱および短絡保護

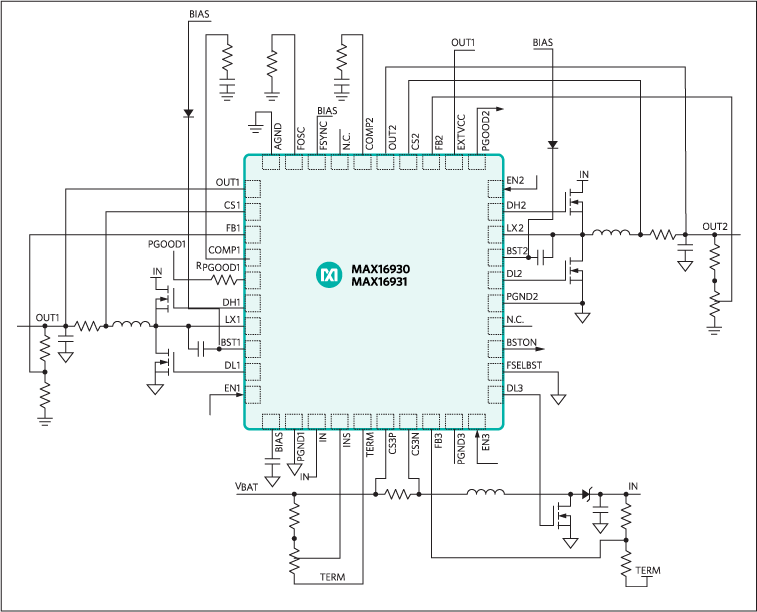

製品概要
show more Icon

MAX16930/MAX16931は、2つの高電圧、同期整流ステップダウンコントローラおよび1つのステップアッププリブーストコントローラを提供します。これらは、プリブーストがアクティブな状態で2V～42Vの入力電圧で動作し、95%デューティサイクルで動作することによってドロップアウト状態で動作可能です。これらのデバイスは、自動車のコールドクランク時やエンジンストップ/スタート状態などの、広い入力電圧範囲で動作する中～高の電力要件を持つアプリケーションを対象としています。

ステップダウンコントローラのMAX16930/MAX16931は、最大2.2MHzの周波数で180°逆位相で動作するため、小型外付け部品の使用が可能で、出力リップルが低減され、AM帯域の干渉がないことが保証されます。スイッチング周波数は抵抗によって調整可能です。FSYNC入力によって、強制固定周波数動作、超低自己消費電流(20µA)のスキップモード、および外部クロックへの同期という3つの周波数モードに設定可能で、性能を最適化することができます。これらのデバイスは、EMI干渉を最小限に抑えるスペクトラム拡散オプションも提供します。

MAX16930/MAX16931は、非同期ステップアップコントローラを内蔵しています。このプリブースト回路は、低入力電圧状態時にオンになります。最低2Vの入力電圧でステップダウンコントローラチャネルに給電するように設計されています。

これらのデバイスは、パワーOKモニタおよび過電圧/低電圧ロックアウトも備えています。保護機能としては、サイクル単位の電流制限とサーマルシャットダウンが含まれます。

これらのデバイスは40ピンTQFN-EPパッケージおよび側面濡れ性QFND-EPパッケージで提供され、-40℃～+125℃の自動車用温度範囲での動作が保証されています。

アプリケーション

  • DC分散電源システム
  • ナビゲーションおよびラジオヘッドユニット
  • 車載電源用POLアプリケーション
Show More Arrow image
file データシートを表示 (Rev.14)
Documentation すべてのドキュメントを表示
SIMPLISモデル MAX16931 SIMPLIS Schematic Download 711.69KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$6.52
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX16931

資料

2
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • すべて
    TickIcon
  • English
  • 中国語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 06/29/2021
English

MAX16930-MAX16931: 2MHz, 36V, Dual Buck with Preboost and 20µA Quiescent Current Data Sheet (Rev.14)

PDFファイルを開く

redirect
1.00M
download

PDFをダウンロード

PDF Vector

PDF

更新 01/10/2014
中国語

MAX16930-MAX16931_cn: 2MHz、36V、双通道降压转换器，带有预升压，20µA静态电流 Data Sheet (Rev.3)

PDFファイルを開く

redirect
1.00M
download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX16931ATLS/V+ 40-LFCSP-6X6X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16931ATLS/V+T 40-LFCSP-6X6X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16931BATLS/V+ 40-LFCSP-6X6X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX16931BATLS/V+T 40-LFCSP-6X6X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 18, 2021

- 2161

ASSEMBLY

MAX16931ATLS/V+

最終販売

MAX16931ATLS/V+T

最終販売

MAX16931BATLS/V+

製造中

MAX16931BATLS/V+T

製造中

pdf

pcn_2161

external-icon

9 22, 2017

- 1681A

WAFER FAB

MAX16931ATLS/V+

最終販売

MAX16931ATLS/V+T

最終販売

MAX16931BATLS/V+T

製造中

pdf

pcn_1681a

external-icon

2 26, 2016

- 1549_CANCELLATION

DESIGN

MAX16931ATLS/V+

最終販売

MAX16931ATLS/V+T

最終販売

pdf

pcn_1549_cancellation

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 18, 2021

- 2161

arrow down

ASSEMBLY

MAX16931ATLS/V+

最終販売

MAX16931ATLS/V+T

最終販売

MAX16931BATLS/V+

製造中

MAX16931BATLS/V+T

製造中

pdf

pcn_2161

external-icon
9 22, 2017

- 1681A

arrow down

WAFER FAB

MAX16931ATLS/V+

最終販売

MAX16931ATLS/V+T

最終販売

MAX16931BATLS/V+T

製造中

pdf

pcn_1681a

external-icon
2 26, 2016

- 1549_CANCELLATION

arrow down

DESIGN

MAX16931ATLS/V+

最終販売

MAX16931ATLS/V+T

最終販売

pdf

pcn_1549_cancellation

external-icon
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX16930EVKIT

MAX16930およびMAX16931の評価キット

zoom

MAX16930EVKIT

MAX16930およびMAX16931の評価キット

download icon

ダウンロード

 print icon

印刷
MAX16930EVKIT
MAX16930およびMAX16931の評価キット

機能と利点

  • デュアル、同期整流ステップダウンコントローラは180°逆位相で動作してスイッチングノイズを低減
  • 低電源電圧で動作を維持するプリブーストコントローラ
  • 広い入力電源範囲：3.5V～36V
  • バック出力電圧：5Vおよび3.3V固定または1V～10V可変
  • 強制PWMモードとスキップモードを備えた電流モードコントローラ
  • 抵抗で設定可能な周波数：1MHz～2.2MHz
  • 周波数同期入力
  • 個別のイネーブル入力
  • 電圧監視PGOOD_出力
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX16930の評価キット(EVキット)は、プリブーストを備えた高電圧、デュアル同期整流ステップダウンコントローラのMAX16930用の、完全実装および試験済みのアプリケーション回路です。このEVキットは、3.5V～36V (プリブースト未使用時)の入力電圧から5Vおよび3.3Vを提供するように設定されています。プリブースト回路は、10V以下の入力電圧に対して10V電源レールを維持します。各バックレールは最大5Aの負荷電流を供給可能です。MAX16930 ICの機能の評価に役立つさまざまなジャンパが提供されています。

アプリケーション

  • DC分散電源システム
  • ナビゲーションおよびラジオヘッドユニット
  • 車載電源用POLアプリケーション

評価用キット1

MAX16930EVKIT

MAX16930およびMAX16931の評価キット
