MAX16813

製造中

高集積、4チャネル、高輝度LEDドライバ、高電圧DC-DCコントローラおよびバッテリ切断制御内蔵

非常に少ない外付け部品点数で超高効率および完全フォルト保護を提供するマルチストリングドライバ

データシート (Rev. 4) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • MOSFET内蔵4チャネルリニアLED電流シンクが複数のLEDストリングを個別に駆動
    • フルスケールLED電流調整範囲：20mA～150mA
    • 1～4のLEDストリングを駆動
    • PWM調光：10000:1 (200Hz時)
  • 柔軟な電流モードアーキテクチャによって干渉を最小限に抑えつつ幅広いアプリケーションに対応
    • ブーストまたはSEPIC電流モードDC-DCコントローラ
    • 設定可能スイッチング周波数：200kHz～2MHz
    • 外部スイッチング周波数同期
    • スペクトラム拡散モード
  • 保護機能によってフォルト検出およびシステムの信頼性を強化
    • 出力-グランド間低電圧保護
    • オープンドレインのフォルトインジケータ出力
    • オープンLEDおよびLED短絡検出/保護
    • 過熱保護
  • 適応型出力電圧最適化によって消費電力を最小化
    • シャットダウン電流：2µA以下

高効率、高輝度LED (HB LED)ドライバのMAX16813は、4つのLED電流シンクチャネルを内蔵しています。内蔵の電流モードスイッチングコントローラはDC-DCコンバータを駆動して、複数のHB LEDストリングに必要な電圧を提供します。このデバイスは広い4.75V～40Vの入力電圧範囲に対応し、直接的な車載ロードダンプイベントに耐えることができます。広い入力範囲によって、車載および汎用照明アプリケーションにおける小型～中型LCDディスプレイ用HB LEDへの給電が可能です。
内蔵電流モードスイッチングDC-DCコントローラは、ブーストまたはSEPIC構成に対応し、200kHz～2MHzの調整可能な周波数範囲で動作します。内蔵のスペクトラム拡散モードは、EMIの低減に役立ちます。設定可能なスロープ補償を備えた電流モード制御は、高速応答を提供し、ループ補償を簡素化します。適応型出力電圧制御方式は、LED電流シンク経路での電力消費を最小限に抑えます。このデバイスは、出力低電圧保護に使用される個別のpチャネル駆動(PGATE)端子を備えています。出力がスレッショルドを下回ると、外付けp-MOSFETがラッチオフされ、入力ソースを切断します。コンバータの再起動には、ENまたは入力電源を入れなおす必要があります。EN端子が0.3V (typ)以下のときは、外付けp-MOSFETはオフです。入力電圧が12Vの場合、シャットダウン電流は1µA (typ)です。
このデバイスは、1つの外付け抵抗を使用して±3%の精度で20mA～150mAに調整可能な4つの同一のリニア電流シンクチャネルで構成されます。複数のチャネルを並列に接続して、さらに大きいLEDストリング当りの電流を実現することができます。このデバイスは、ロジック入力(DIM)を介した独自のパルス方式調光制御も備え、最小パルス幅は最低500nsです。保護機能には、出力過電圧、オープンLED検出/保護、設定可能な短絡LED検出/保護、出力低電圧保護/検出、および過熱保護が含まれます。このデバイスは、-40℃～+125℃の自動車用温度範囲で動作します。MAX16813は、20ピンTSSOPパッケージ(6.5mm x 4.4mm)および20ピンTQFNパッケージ(4mm x 4mm)で提供されます。

アプリケーション

  • 建築用、産業用、およびアンビエント照明
  • 車載ディスプレイLEDバックライト
  • 車載RCL、DRL、フロントポジション、およびフォグライト
  • LCD TVおよびデスクトップディスプレイLEDバックライト
MAX16813
高集積、4チャネル、高輝度LEDドライバ、高電圧DC-DCコントローラおよびバッテリ切断制御内蔵
MAX16813：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

デザイン・ノート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

MAX16813EVKIT

Evaluation Kit for the MAX16813/MAX16813B

今すぐ購入 詳細を表示

機能と利点

  • 6.5V Up to HB LED Forward Voltage
  • Demonstrates OVP (33V)
  • HB LED String Output Currents Configurable for 100mA or 150mA
  • Demonstrates UVLO (4V)
  • Demonstrates Cycle-by-Cycle Current-Limit and Thermal-Shutdown Features
  • Demonstrates Adaptive-Voltage Optimization
  • Demonstrates Output Short Protection and Ultra-Low Current Shutdown
  • Proven PCB and Thermal Design
  • Fully Assembled and Tested

製品詳細

The MAX16813 evaluation kit (EV kit) demonstrates the MAX16813 high-brightness LED (HB LED) driver, integrating a step-up DC-DC preregulator followed by 4 channels of linear current sinks. The step-up preregulator switches at 350kHz and operates as a current-mode-controlled regulator capable of providing up to 600mA for the linear circuits. Each of the 4 linear channels are capable of operating up to 40V and provide up to 150mA per channel. The 4 channels are configurable for 100mA or 150mA HB LED output current.

The EV kit operates from a 6.5V DC supply voltage up to the HB LED string-forward voltage. The EV kit can withstand a 40V load-dump condition for up to 400ms. The EV kit demonstrates the device features such as adaptive voltage optimization, undervoltage lockout (UVLO), overvoltage protection (OVP), cycle-by-cycle current limit, thermal shutdown, and digital PWM dimming operation using a digital PWM input signal to control the brightness of the HB LEDs. The EV kit includes an external pMOSFET (Q2) that can be used to disconnect the boost output from the battery in the event of an output overload or short condition.

The MAX16813 EV kit can also be used to evaluate the MAX16813B with simple IC replacement of U1

Applications

  • Architectural, Industrial, and Ambient Lighting
  • Automotive Displays LED Backlights
  • Automotive RCL, DRL, Front Position, and Fog Lights
  • LCD TV and Desktop Display LED Backlights
MAX16813EVKIT
Evaluation Kit for the MAX16813/MAX16813B

リファレンス・デザイン

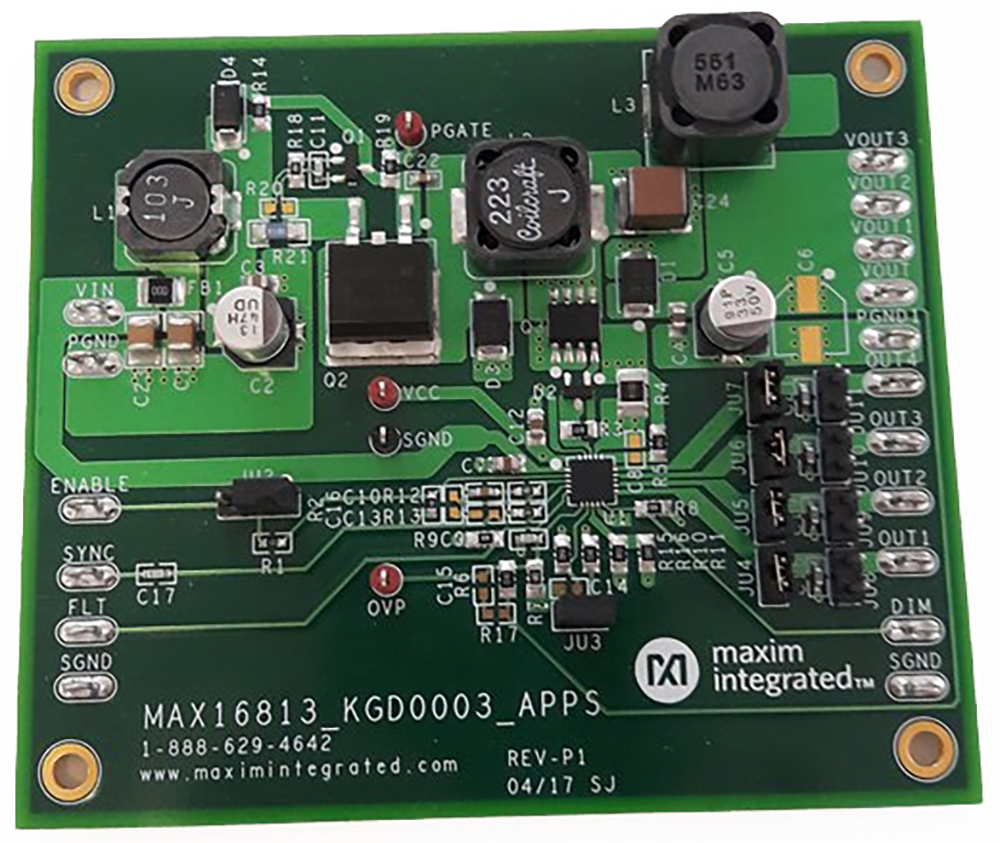

MAXREFDES1003
