製品概要

機能と利点

  • 保証スタートアップ電圧:0.87V
  • 効率:最大90%
  • 同期整流器内蔵(外付けダイオード不要)
  • 超小型µMAXパッケージ(高さ1.1mm)
  • 自己消費電流:37µA (1.5Vバッテリ動作時85µA)
  • 2µAロジック制御シャットダウン
  • パワーフェイル検知器
  • Dual Mode™出力:
    固定3.3V
    可変2V~5.5V
  • 出力電流:1セル動作時45mA (3.3V出力)
  • 出力電流:2セル動作時90mA (3.3V出力)
  • インダクタダンピングスイッチによりEMIを低減

製品概要

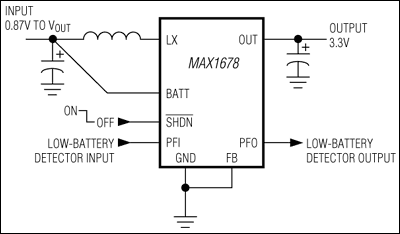

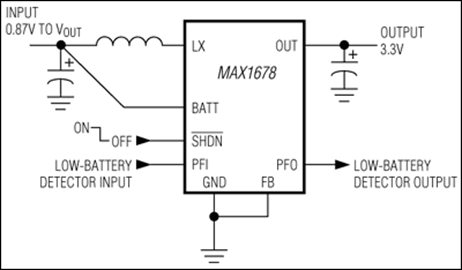

MAX1678は高効率、低電圧、同期整流のステップアップDC-DCコンバータで、1~3セルのアルカリ/NiMH/NiCd、また1セルのリチウムイオン電池を使用するシステムに最適です。スタートアップ電圧は0.87Vを保証し、自己消費電流は僅か37µAです。

このデバイスは1ΩのNチャネルMOSFETパワースイッチ、キャッチダイオードとして動作する同期整流器、リファレンス、パルス周波数変調(PFM)制御回路、およびインダクタリンギング低減回路を高さ1.1mmの超小型µMAX®に内蔵しています。

出力電圧は出荷時では3.3Vにプリセットしてありますが、外付抵抗を2本用いるだけで+2V~+5.5V間の電圧に設定することができます。効率は50mAまでの負荷電流に対して、最大90%が得られます。MAX1678は独立した低電圧コンパレータ(PFI/PFO)を内蔵し、2µAのロジック制御シャットダウンモードが可能です。

アプリケーション

  • ページャ
  • パーソナル医療用モニタ
  • 位置決め装置
  • 遠隔制御
  • シングルセルバッテリ駆動機器
