MAX16491

• 入力電圧範囲：4.5V～16V
• 出力電圧範囲：0.6V～5.5V
• 最大負荷：9A
• 高効率のソリューション

  • 最大ピーク効率：96%
  • 全負荷時の最大効率：95.5%
  • DCMイネーブル時の1Aの軽負荷条件下における最大効率：94%
• フレキシブルな設計により早い段階でのPCB定義が可能

  • VT2491/VT2491Aおよび関連するスケーラブル製品と互換性のあるフットプリント
  • プログラマブルなスイッチング周波数：最大1MHz
  • プログラマブルなソフトスタートとステータス遅延タイミング
  • リファレンス電圧を外部入力オプションでプログラム可能
  • 正と負のOCP制限をプログラム可能
  • 電流のソースとシンクをサポート
• 先進のアーキテクチャ、保護、通知機能により信頼性の高い設計を実現

  • 電流や温度のアナログ通知
  • 差動リモート検出とオープン・サーキット検出
  • Quick-PWM™アーキテクチャによる高速過渡応答
  • パーセンテージ・ベースの出力パワー・グッドおよびOVP
  • オープンドレイン・ステータス・インジケータ（STAT）ピン
  • 入力低電圧／過電圧ロックアウト
  • アダプティブ・デッドタイム制御
• 基板スペースを節約

  • 内蔵昇圧スイッチ
  • 19バンプWLCSP（2.2mm x 2.8mm）フットプリント
  • 入出力セラミック・コンデンサを使用した動作

MAX16491評価用キット（EVキット）は、MAX16491電圧レギュレータICを評価するためのリファレンス・プラットフォームとしてご利用いただけます。このシングルチップの統合スイッチング・レギュレータは、高効率、高速、正確、かつ信頼性に優れたコンパクトな電力供給ソリューションであり、低出力電圧アプリケーションに適しています。幅広い設定に対応するため、MAX16491には、様々なプログラマビリティ・オプションが用意されています。

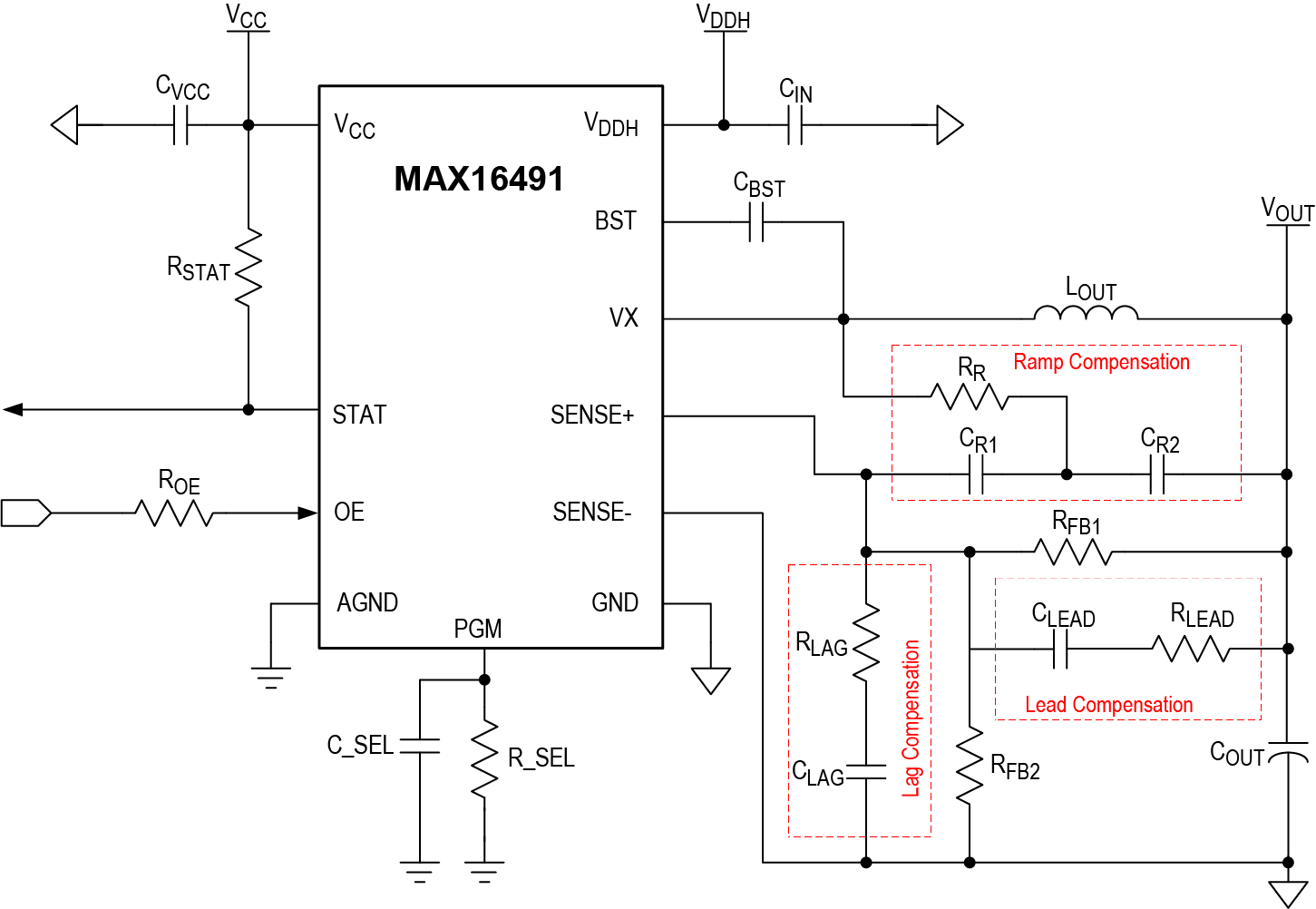

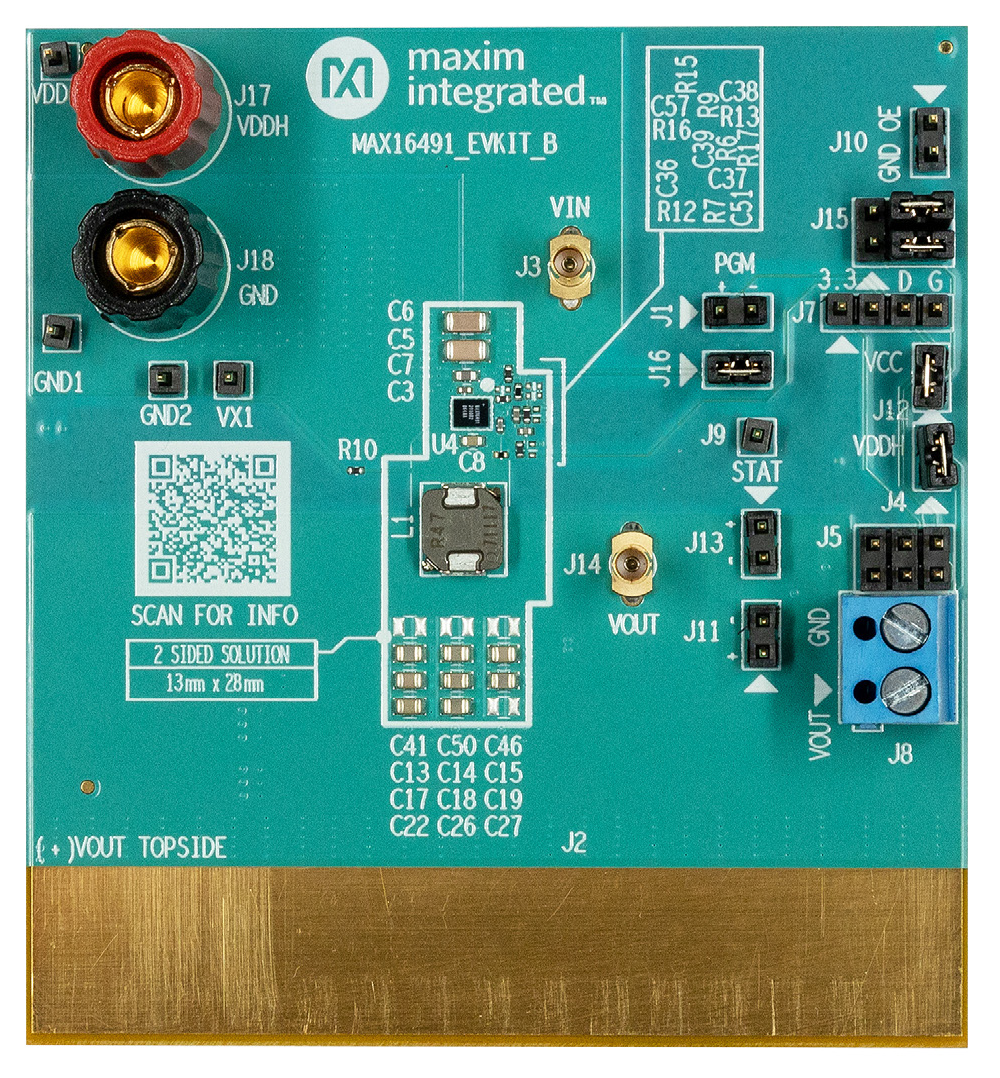

このEVキットは、MAX16491の組み立てが完了したテスト済みのプリント回路基板（PCB）の実装から成ります。柔軟かつ容易に導入できるよう、ジャンパ、テスト・ポイント、入出力コネクタが同梱されています。オーダー情報および詳細については、このICのデータシートを参照してください。
