MAX16193

0.3%高精度デュアル・チャンネル監視回路

すべて表示 showmore-icon

0.3%高精度デュアル・チャンネル、車載グレード監視回路

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$0.95
特長
  • IN1の閾値精度:±0.3%
  • IN2の閾値精度:±0.3%
  • IN1の閾値範囲:0.6V~0.9V
  • IN2の閾値範囲:0.9V~3.3V
  • UV/OV監視範囲:±2%~±5%
  • オープンドレイン/プッシュプルのリセット出力オプション
  • システム・レベルで機能安全を実現
  • 車載用:

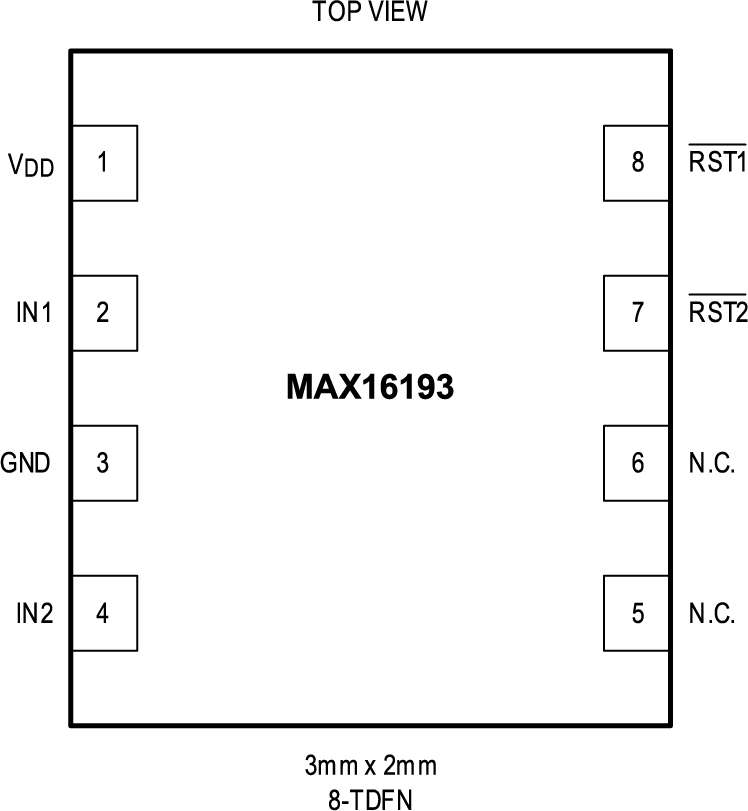

    • 8ピンTDFN側面濡れ性パッケージ(2mm × 3mm)
    • AEC-Q100認定
  • 産業用:
    • 8ピンTDFNパッケージ(2mm × 3mm)
  • 温度範囲:-40℃~+125℃
製品概要
show more Icon

MAX16193は超高精度、デュアル・チャンネルのウィンドウ・ディテクタ監視回路で、システムの電源レールの低電圧および過電圧障害を監視します。入力チャンネル1(IN1)は0.6V~0.9Vの閾値範囲の低コア電圧レールを±0.3%の精度で監視し、入力チャンネル2(IN2)はより高い0.9V~3.3Vの閾値範囲のシステム・レールを±0.3%の精度で監視します。さまざまな電源電圧と許容誤差に対応するために、±2%~±5%に出荷時調整された各種の低電圧/過電圧閾値が提供されます。

MAX16193は、2つの独立したアクティブ・ローのリセット出力を備えています。どちらのリセット出力も、オープンドレインまたはプッシュプルのバージョンが利用可能です。各リセット出力は、対応する監視対象レールが低電圧/過電圧閾値ウィンドウの範囲外になるとローにアサートします。対応するレール電圧が公称電圧レベルに戻ると、リセット出力は出荷時設定されたリセット・タイムアウト時間後にデアサートします。

MAX16193は、産業用に小型8ピン標準TDFN Chip-on-Leadパッケージ(2mm × 3mm)で、車載用に側面濡れ性パッケージで提供されます。このデバイスは、-40℃~+125℃の温度範囲で動作可能です。

アプリケーション

  • 先進運転支援システム(ADAS)
  • プログラマブル・ロジック・コントローラ(PLC)
  • FPGAベースのシステム
  • 医療機器
  • マルチ電圧ASIC
  • サーバ
  • ストレージ機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$0.95

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX16193ATA00/VY+
  • HTML
  • HTML
MAX16193ATA00/VY+T
  • HTML
  • HTML
MAX16193BATA00+
  • HTML
  • HTML
MAX16193BATA00+T
  • HTML
  • HTML
MAX16193CATA00+
  • HTML
  • HTML
MAX16193CATA00+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

MAX16193EVKIT

Evaluation Kit for the MAX16193

zoom

MAX16193EVKIT

Evaluation Kit for the MAX16193

Evaluation Kit for the MAX16193

機能と利点

  • ±0.3% Threshold Accuracy
  • 0.9V/3.28V Nominal Threshold
  • ±4%/±3% UV/OV Monitoring Range
  • 10ms Reset Timeout for Active-Low RST1 and Active-Low RST2 Signal
  • Two Reset Output Pull-Up Voltage Options
  • Proven 1.5” x 1.5” 2-Layer 2oz Copper PCB Layout
  • Demonstrates Compact Solution Size
  • Fully Assembled and Tested

製品の詳細

The MAX16193 evaluation kit (EV kit) is a fully tested and assembled circuit that demonstrates the capabilities of the MAX16193, a dual-channel, low voltage window-detector supervisor circuit. The MAX16193 EV kit is designed to facilitate the evaluation of the MAX16193’s 0.3% overvoltage/ undervoltage fault detection capability. A jumper, JP1, provides the option to connect the reset output’s pullup resistor to a voltage other than VDD. Refer to the MAX16193 IC datasheet for absolute maximum voltage ratings voltage on the reset output. The MAX16193 EV kit is available in a 1.5” x 1.5” PCB and operates over the automotive temperature range of -40°C to +125°C.

Applications

  • Advanced Driver-Assistance Systems (ADAS)
  • Multivoltage ASICs
  • Servers
  • Storage Equipment
