MAX1618

新規設計には非推奨

リモート温度センサ、SMBusシリアルインタフェース付

業界最小のリモートダイオード温度センサ ― 測定および保護、10ピンµMAXパッケージ

製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • シングルチャネル：リモートCPU温度を測定
  • キャリブレーション不要
  • SMBus 2線シリアルインタフェース
  • プログラマブル低温/高温警報
  • ファン制御用の高温出力(サーモスタットモード)
  • SMBusアラート応答精度をサポート
    • ±3°C(+60°C～+100°C)
    • ±5°C(-55°C～+125°C)
  • スタンバイ消費電流：3µA(typ)
  • 自動変換モードにおける消費電流：900μA(max)
  • 電源電圧：+3V～+5.5V
  • パッケージ：小型10ピンµMAX

MAX1618†は、リモートセンサの温度を伝える高精度ディジタル温度測定デバイスです。リモートセンサはダイオード接続NPNトランジスタ(低価格の2N3904等の実装容易なもの)であり、従来のサーミスタ又は熱電対を置き換えます。キャリブレーションなしで、複数のトランジスタメーカに対し±3°Cのリモート精度を実現しています。MAX1618は、ダイオード接続トランジスタを内蔵するマイクロプロセッサなど、他のICのチップ温度を測定することもできます。

2線シリアルインタフェースにより、システムマネジメントバス(SMBus™)の標準のバイト書込み、バイト読取り、バイト送信及びバイト受信コマンドを受け付け、警報スレッショルドの設定及び温度データの読取りを行います。データフォーマットは7ビットと符号の2の補数形式となっており、1ビットあたり1°Cです。測定は変換速度16Hzで自動的、自律的に行うこともでき、また、シングルショットモードで動作するように設定することもできます。

サーモスタットモードにおいては、/ALERT出力を割込みとして、あるいは温度が最高温度リミットを超えるか最低温度リミットを下回っている間アクティブが維持される温度リセットとして設定します。サーモスタットモードにおける/ALERT出力の極性は、アクティブハイ又はアクティブローに設定できます。ファン制御は、この/ALERT出力を使用して行います。

MAX1618は、小型(高さ1.1mm)10ピンµMAX®パッケージで提供されています。

アプリケーション

  • 電話局テレコム機器
  • コンピュータ：デスクトップ、ワークステーション、サーバ
  • 産業用制御
  • LANサーバ
  • マルチチップ・モジュール
  • スマートバッテリパック/充電器
  • 試験および測定機器
MAX1618
リモート温度センサ、SMBusシリアルインタフェース付

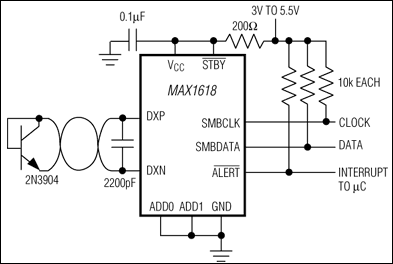

MAX1618：標準動作回路
