製品概要
機能と利点
- 保護範囲：-42V～+76V
- TVSダイオードの要件を緩和
- 動作範囲：4V～57V
- 広い車載電源レールに対応
- ゲート駆動電圧：9V (SRC基準)
- MOSFETの消費電力を低減
- イネーブル入力
- オンザフライのシステム制御を提供
- シャットダウン電流：1µA
- バッテリ寿命を延長
- 逆電流遮断時間：600ns (10mVオーバードライブ)
- 電源障害時のシステム動作時間を延長
- 自動車用温度範囲：-40℃～+125℃
- 側面濡れ性TDFNパッケージ(2mm × 3mm)
製品概要

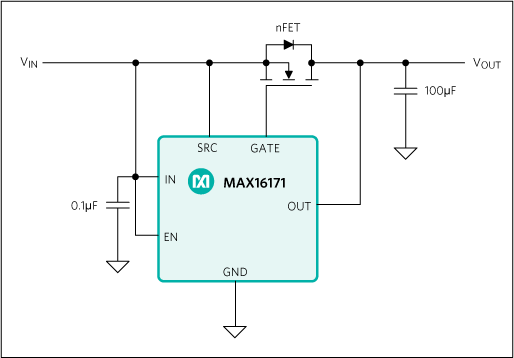

MAX16171は理想ダイオードコントローラで、最低-42Vまでの有害な車載過渡に対して負荷を保護し、逆電流の流れを600ns以内に遮断します。MAX16171は広い4V～57Vの電源電圧範囲で動作し、最大76Vの入力過渡に耐えることができます。軽負荷アプリケーションでは、このデバイスは外部MOSFET両端での電圧降下を20mVに安定化し、滑らかな、リングのない動作を可能にします。重負荷では、チャージポンプは外部MOSFETのゲートを駆動してエンハンスモードで動作させ、従来使用されているショットキーダイオードに比べて効率および消費電力を大幅に向上させます。
MAX16171のシャットダウンモード時(VEN = GND)の消費電流はわずか1µAで、バッテリ寿命を延長するとともに、外部MOSFETのボディダイオードを介してスタンバイ電力を負荷に供給します。GATEとSRC間の内部2.5MΩ抵抗は、入力電圧がグランド以下に低下した場合に外部MOSFETをオフに維持します。
MAX16171は側面濡れ性を備えた小型8ピンTDFNパッケージ(2mm × 3mm × 0.75mm)で提供され、-40℃～+125℃の自動車用温度範囲で動作します。
アプリケーション
- 車載電源システム
- ネットワーク通信電源システム
- RAIDシステム
- 冗長電源
- サーバ
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
MAX16171
SPICE Model
おすすめ製品
MAX16171 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX16171ATA+ | 材料宣誓書（MD） | 信頼性データ | 8-LFCSP-2X3X0.75 | |
| MAX16171ATA+T | 材料宣誓書（MD） | 信頼性データ | 8-LFCSP-2X3X0.75 | |
| MAX16171ATA/VY+ | 材料宣誓書（MD） | 信頼性データ | 8-LFCSP_SS-2X2X0.75 | |
| MAX16171ATA/VY+T | 材料宣誓書（MD） | 信頼性データ | 8-LFCSP_SS-2X2X0.75 | |
| ウェハ・ファブリケーション・データ |
