MAX1614

ハイサイド、nチャネルMOSFETスイッチドライバ

すべて表示 showmore-icon

業界で最も低い消費電流、ハイサイドnチャネルMOSFETドライバ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.01
特長
  • 高集積によって使いやすいソリューションを実現
    • 外付け部品が不要
    • 内部オン/オフラッチによってプッシュボタン制御が容易
    • 1.5%高精度ローバッテリ検出器によってバッテリとメモリ内の保存データを保護
    • ターンオン制御による低突入電流
  • 低消費電力によってバッテリ寿命を延長
    • 自己消費電流:25µA (max)
    • シャットダウン電流:6µA (max)
  • µMAXパッケージは標準8ピンSOパッケージより60%小型化
  • バッテリ駆動設計のポータブルの標準要件に対応
    • 入力電圧範囲:5V~26V
    • 単一またはバック・ツー・バックMOSFETを駆動
製品概要
show more Icon

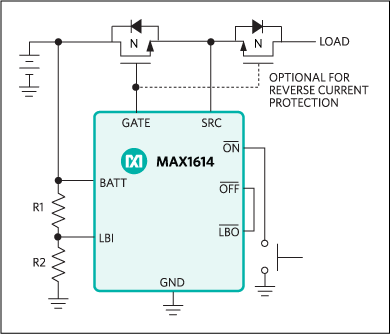

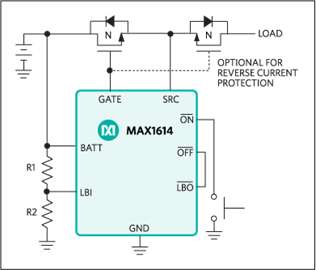

MAX1614は、ハイサイドnチャネルパワーMOSFETを駆動し、ポータブル機器のバッテリパワースイッチング機能を提供します。nチャネルパワーMOSFETは通常、サイズおよびコストが同程度のpチャネルMOSFETに比べてオン抵抗が3分の1となっています。外付部品を必要とせず、内部マイクロパワーレギュレータおよびチャージポンプによってハイサイド駆動出力電圧を生成します。

MAX1614は、ローバッテリ状態の表示、システムマイクロプロセッサへの早期パワーフェイル警報、あるいはバッテリの負荷からの切断用に使用できる精度1.5%のローバッテリコンパレータを備えています。これにより、過放電およびバッテリの損傷を防ぐことができます。内部ラッチにより、極小の消費電流による押釦オン/オフ制御が可能です。オフモードの消費電流は僅か6µAで、通常動作でも25µA以下となっています。MAX1614は、標準8ピンSOよりも約60%小型の省スペースµMAX®パッケージで提供されています。

アプリケーション

  • バッテリパック
  • ハンドヘルド機器(PDA、パームトップ)
  • ノートブックコンピュータ
  • ポータブル機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.01

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX1614EUA+
  • HTML
  • HTML
MAX1614EUA+T
  • HTML
  • HTML
