MAX16137

1%精度単一ウィンドウ電圧モニタ、BIST内蔵

すべて表示 showmore-icon

より多くの診断機能を半分のサイズで提供

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.2)
Documentation すべてのドキュメントを表示
IBISモデル MAX16137 IBIS Model Download 1.41MB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$1.25
特長
  • 高精度電源監視が可能：±1%
  • BISTによってシステムの安全性を強化
  • ASIL準拠をシステムレベルで実現
  • 出荷時設定のスレッショルド：0.5V～5V (20mVステップ)
  • 出荷時設定のUV/OVスレッショルドウィンドウ入力許容範囲：±4%～±11%
  • 出荷時設定のリセットタイムアウト
  • ラッチ過電圧フォルト出力
  • 過電圧フォルト応答：5µs
  • オープンドレイン/プッシュプルリセット出力
  • TDFN-8側面濡れ性パッケージ(2mm × 2mm)
  • 温度範囲：-40℃～+125℃
  • AEC-Q100認定

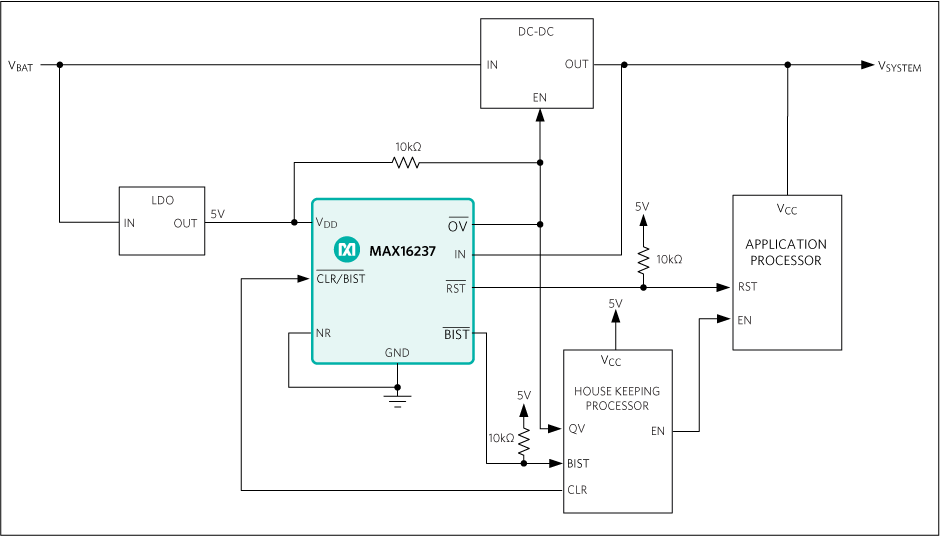

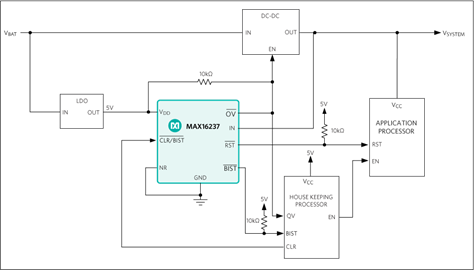

製品概要
show more Icon

MAX16137は低電圧、±1%精度の監視回路で、1つのシステム電源電圧の低電圧および過電圧フォルトを出荷時設定のスレッショルドウィンドウ内で監視します。監視対象の電源電圧が低電圧スレッショルドを下回るか過電圧スレッショルドを上回ると、リセット出力がローにアサートします。リセット出力は、電源電圧が低電圧および過電圧スレッショルドウィンドウ内に戻ってからリセットタイムアウト時間後にデアサートします。リセット出力はアクティブローで、プッシュプルまたはオープンドレインいずれかのオプションで提供されます。

MAX16137は、0.5V～5V (約20mVステップ)の出荷時調整された公称入力電圧オプションを提供します。±4%～±11%のさまざまな出荷時調整された低電圧/過電圧スレッショルドが利用可能で、各種の電源電圧および許容範囲に対応します。

MAX16137は独自の内蔵セルフテスト(BIST)診断機能を備え、起動時に内部リセット回路の正常性を監視します。内蔵セルフテストに失敗すると、MAX16137はアクティブローBISTをローにアサートします。通常動作時、アクティブローCLR/BISTが150µs以上にわたってローに引き下げられると、MAX16137はオンデマンドのBISTを実行します。詳細については、フルデータシートの｢Built-In-Self-Test (内蔵セルフテスト)｣の項を参照してください。

MAX16137はエクスポーズドパッドを備えた小型8ピンTDFN側面濡れ性パッケージ(2mm × 2mm)で提供され、-40℃～+125℃の自動車用温度範囲で動作します。

アプリケーション

  • 先進運転支援システム(ADAS)
  • マルチ電圧ASIC
  • サーバ
  • ストレージ機器
Show More Arrow image
file データシートを表示 (Rev.2)
Documentation すべてのドキュメントを表示
IBISモデル MAX16137 IBIS Model Download 1.41MB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$1.25
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX16137

資料

1
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • すべて
    TickIcon
  • English
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 10/29/2021
English

MAX16137: 1% Accuracy Single-Window Voltage Monitor with BIST Data Sheet (Rev.2)

PDFファイルを開く

redirect
560.00K
download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

製品セレクタ・カード 1

Voltage Monitors and Supervisors Product Highlights

Analog Dialogue 1

Optimize Your System Design with the Right Window Voltage Supervisor

ビデオ

2

Thumbnail Image

ビデオ

2022-09-23

04:38

Discover More About this Automotive Window Voltage Monitor with Built-In-Self-Test for ADAS

さらに詳しく
Thumbnail Image

ビデオ

2022-10-04

08:39

Introduction to the MAX16137 1% Accuracy Single Window Voltage Monitor with BIST

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX1613700/VY+ 8-LFCSP_SS-2X2X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX1613700/VY+T 8-LFCSP_SS-2X2X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX1613701/VY+ 8-LFCSP_SS-2X2X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX1613701/VY+T 8-LFCSP_SS-2X2X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 14, 2022

- 2290

ASSEMBLY

MAX1613700/VY+

製造中

MAX1613700/VY+T

製造中

MAX1613701/VY+

製造中

MAX1613701/VY+T

製造中

pdf

pcn_2290

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 14, 2022

- 2290

arrow down

ASSEMBLY

MAX1613700/VY+

製造中

MAX1613700/VY+T

製造中

MAX1613701/VY+

製造中

MAX1613701/VY+T

製造中

pdf

pcn_2290

external-icon
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

MAX16137EVKIT

MAX16137の評価キット

zoom

MAX16137EVKIT

MAX16137の評価キット

download icon

ダウンロード

 print icon

印刷

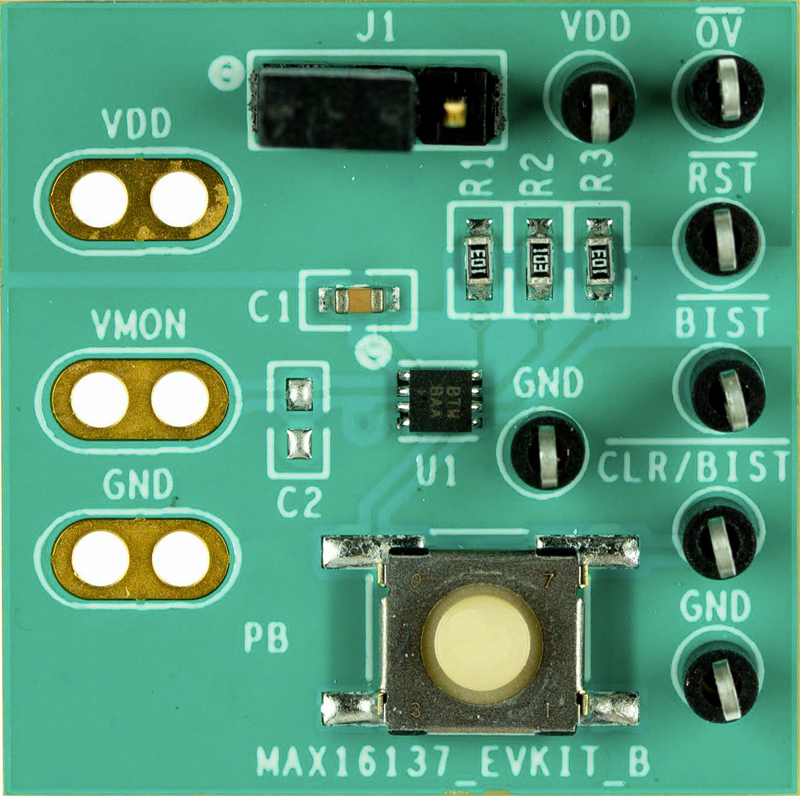

MAX16137EVKIT
