MAX16066
不揮発性フォルトレジスタ内蔵、12チャネル/8チャネルフラッシュ設定可能なシステムマネージャ
すべて表示
NVフォルト監視内蔵、高集積、12チャネル/8チャネル、システムマネージメントIC
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
特長
- 動作電圧範囲：2.8V～14V
- 電流監視精度：±2.5%
- 1%の精度で12/8の電圧入力を監視する10ビットADC
- システム電圧/電流監視用のシングルエンドADCまたは差動ADC
- ハイサイド電流検出アンプ内蔵
- 過電圧/低電圧/初期警告の限界値について12/8の入力を監視
- 不揮発性フォルトイベントロガー
- パワーアップおよびパワーダウンシーケンス機能
- 独立した2次シーケンスブロック
- シーケンス/パワーグッドインジケータ用の12/8の出力
- 2つの設定可能なフォルト出力と1つのリセット出力
- 8つの汎用入力/出力は以下に設定可能
- 専用フォルト出力
- ウォッチドッグタイマ機能
- マニュアルリセット
- マージンイネーブル
- SMBus (タイムアウト付き)またはJTAGインタフェース
- 時間遅延およびスレッショルドのフラッシュ設定可能
- 動作温度範囲：-40℃～+85℃
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

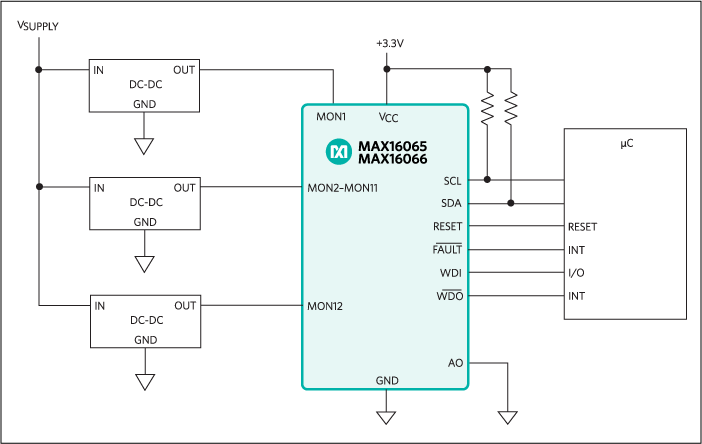

フラッシュ設定可能なシステムマネージャのMAX16065/MAX16066は、複数のシステム電圧の監視とシーケンスを行います。さらに、MAX16065/MAX16066は専用のハイサイド電流検出アンプを使用して、1つの電流チャネルを高精度(±2.5%)で監視することができます。MAX16065は最大12のシステム電圧を同時に管理し、MAX16066は最大8つの電源電圧を管理します。これらのデバイスは、選択可能な差動またはシングルエンドのアナログ-デジタルコンバータ(ADC)と、電源シーケンス用の設定可能な複数の出力を集積化しています。過電圧および低電圧の限界値、タイミング設定、およびシーケンス順序などのデバイス設定情報が不揮発性のフラッシュメモリに格納されます。フォルト状態時に、フォルトフラグおよびチャネル電圧を自動的に不揮発性フラッシュメモリに格納して、後でリードバックすることができます。
内蔵の1%精度の10ビットADCは、各入力を測定し、その結果を過電圧限界値(1つ)、低電圧限界値(1つ)、および過電圧または低電圧のいずれかに選択可能な初期警告の限界値(1つ)と比較します。監視する電圧が設定された限界値外になると、フォルト信号がアサートされます。さまざまなフォルト状態の下でアサートされるために、最大3つの独立したフォルト出力信号を設定することができます。
MAX16065/MAX16066は、最大14Vの電源電圧に対応しているため、多くのシステムの12Vの中間バスから直接受電することができます。
内蔵のシーケンサによって、最大12 (MAX16065)または最大8つ(MAX16066)の電源のパワーアップとパワーダウン順序を高精度に制御することができます。8つの出力(EN_OUT1～EN_OUT8)は、外付けの各nチャネルMOSFETを直接駆動するために、各チャージポンプ出力とともに設定することができます。
MAX16065/MAX16066は、8/6つのプログラマブルな汎用入力/出力(GPIO_)を備えています。GPIO_は、専用フォルト出力として、ウォッチドッグ入力または出力として、あるいはマニュアルリセットとして、フラッシュ設定が可能です。
MAX16065/MAX16066は、システムのシャットダウン時の情報を記録するための不揮発性のフォルトメモリを備えています。このフォルトロガーは内蔵フラッシュにフォルトを記録し、格納したフォルトデータを偶発的な消去から保護するために、ロックビットを設定います。SMBusまたはJTAGシリアルインタフェースで、MAX16065/MAX16066を設定します。MAX16065は7mm x 7mmの48ピンTQFNパッケージで、MAX16066は、6mm x 6mmの40ピンTQFNパッケージで提供されます。両デバイスとも、-40℃～+85℃での動作が完全に保証されています。
アプリケーション
- ネットワーキング機器
- サーバ
- ストレージ/RAIDシステム
- テレコム機器(基地局、アクセス)
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX16066
資料
Filters
1つが該当
-
すべて
-
データシート
-
信頼性データ
-
アプリケーション・ノート
-
すべて
-
English
-
中国語
-
日本語
データシート
2
信頼性データ
1
158.17K
アプリケーション・ノート
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
デバイス・ドライバ 1
ソフトウェアおよび製品のエコシステム
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
評価用キット 1
MAX16065EVKIT
MAX16065の評価キット
製品の詳細
MAX16065の評価キット(EVキット)は、不揮発性フォルトメモリを備えたフラッシュ設定可能なシステムマネージャのMAX16065の評価を容易化する実証済みPCBレイアウトを提供します。このEVキットは、完全実装および試験済みの表面実装型ボードです。
このEVキットは、USB-JTAGおよびSMBusインタフェースを内蔵し、ホストPCとデバイス間の通信を容易にします。2つのポテンショメーターと1セットのループバックスイッチによって、このキットは、外部電源を使用せずに、デバイスのシーケンスおよび監視機能を容易に評価することができます。また、ヘッダも外部アプリケーション回路との接続を容易にするために用意されています。
このEVキットのデータシートは、このデバイスに精通していることを前提にしています。詳細については、MAX16065/MAX16066 ICのデータシートを参照してください。
アプリケーション
- ネットワーキング機器
- サーバ
- ストレージ/RAIDシステム
- テレコム機器(基地局、アクセス)
