MAX16046
不揮発性フォルトレジスタ付き、12/8チャネルEEPROMプログラマブルシステムマネージャ
すべて表示
NVフォルト監視付き、超高集積、12/8チャネルシステムマネージメントIC
お探しの製品ではありませんか
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
特長
- 動作電圧：3V～14V
- 1%精度10ビットADCによって、12/8つの入力を監視
- 12/8つの監視入力：1種の過電圧/1種の低電圧/1種の選択可能な限界値
- 12/8つの8ビットDAC出力によって、マージン変化または電圧調整
- 不揮発性フォルトイベントロガー
- パワーアップおよびパワーダウンシーケンス機能
- シーケンス/パワーグッドインジケータ用の12/8つの出力
- 最大4つのチャネルに対する閉ループトラッキング
- 2つのプログラマブルフォルト出力と1個のリセット出力
- 6つの汎用入力/出力設定：
- 専用フォルト出力
- ウォッチドッグタイマ機能
- マニュアルリセット
- マージン変化イネーブル入力
- I2C (タイムアウト付き)およびJTAGインタフェース
- EEPROM設定可能な時間遅延、スレッショルド、およびDAC出力
- 100バイトの内蔵ユーザEEPROM
- 動作温度範囲：-40℃～+85℃
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

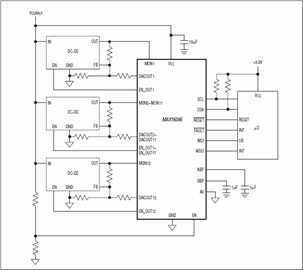

EEPROM設定可能なシステムマネージャのMAX16046/MAX16048は、複数のシステム電圧の監視、シーケンス、トラッキング、マージン変化を提供します。MAX16046は、最大12のシステム電圧を同時に管理し、MAX16048は、最大8つの電源電圧を管理します。これらのデバイスは、電源電圧の監視用の1つのアナログ-デジタルコンバータ(ADC)、電源電圧の調整用の複数のデジタル-アナログコンバータ(DAC)、および(パワーアップとパワーダウン時の)電源のシーケンスとトラッキング用の設定可能な複数出力を集積化しています。電圧の上限および下限値の格納、タイミングおよびシーケンス要件の設定、および障害後のリードバックに重要な障害データの格納を行うために、不揮発性EEPROMレジスタを設定することができます。
内蔵の1%精度10ビットADCは、各入力を測定し、その結果を上限値、下限値、および選択可能な上限または下限値と比較します。フォルト信号は、監視対象の電圧が設定された限界値外になったときにアサートします。さまざまなフォルト状態の下でアサートするために、最大3つの独立したフォルト出力信号を設定することができます。
内蔵シーケンサ/トラッカによって、最大12 (MAX16046)または最大8 (MAX16048)の電源のパワーアップおよびパワーダウン順序を高精度で制御することができます。4つのチャネル(EN_OUT1～EN_OUT4)は、外付けの直列MOSFETを使用した閉ループトラッキングをサポートします。閉ループトラッキングなしでMOSFETを直接駆動するために、6つの出力(EN_OUT1～EN_OUT6)をチャージポンプ出力とともに設定することができます。
MAX16046/MAX16048は、POL (ポイントオブロード)モジュールのトリム入力に接続されたときに電源をマージン変化させるために、12/8つの8ビットDAC出力を内蔵しています。
MAX16046/MAX16048は、6つのプログラマブルな汎用入力/出力(GPIO)を備えています。GPIOは、専用フォルト出力として、ウォッチドッグ入力または出力(WDI/WDO)として、マニュアルリセット(アクティブローMR)、またはマージン変化制御入力用にEEPROM設定可能です。
MAX16046/MAX16048は、システムシャットダウンイベント時に情報を記録するために、2つの方法のフォルト管理を備えています。このフォルトロガーは、内蔵EEPROMにおける障害を記録し、格納されたフォルトデータを偶発的な消去から保護するロックビットを設定します。
I²CまたはJTAGシリアルインタフェースによって、MAX16046/MAX16048を設定します。これらのデバイスは、8mm x 8mmの56ピンTQFNパッケージまたは10mm x 10mmの64ピンTQFPパッケージで提供され、-40℃～+85℃の温度範囲での動作が保証されています。
アプリケーション
- ネットワーキング/テレコム
- サーバ
- ストレージシステム
- ワークステーション
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX16046
資料
Filters
1つが該当
-
すべて
-
データシート
-
信頼性データ
-
アプリケーション・ノート
-
技術記事
-
デザイン・ノート
-
すべて
-
English
-
中国語
-
日本語
データシート
2
信頼性データ
1
42.07K
アプリケーション・ノート
3
HTML
HTML
HTML
技術記事
2
HTML
HTML
デザイン・ノート
2
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 1
信頼性データ 1
アプリケーション・ノート 1
デザイン・ノート 1
技術記事 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX16046ECB+ |
64-TQFP_EP-10X10X1.0
|
|
|
| MAX16046ECB+T |
64-TQFP_EP-10X10X1.0
|
|
|
| MAX16046ETN+ |
56-LFCSP-8X8X0.75
|
|
|
| MAX16046ETN+T |
56-LFCSP-8X8X0.75
|
|
- MAX16046ECB+
- ピン／パッケージ図
-
64-TQFP_EP-10X10X1.0
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX16046ECB+T
- ピン／パッケージ図
-
64-TQFP_EP-10X10X1.0
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX16046ETN+
- ピン／パッケージ図
-
56-LFCSP-8X8X0.75
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX16046ETN+T
- ピン／パッケージ図
-
56-LFCSP-8X8X0.75
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
12 10, 2019
- 2008
ELECTRICAL DATASHEET
MAX16046ECB+
製造中
MAX16046ECB+T
製造中
MAX16046ETN+
製造中
MAX16046ETN+T
製造中
11 20, 2014
- 1448
ASSEMBLY
MAX16046ECB+
製造中
MAX16046ECB+T
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
12 10, 2019
- 2008
ELECTRICAL DATASHEET
11 20, 2014
- 1448
ASSEMBLY
評価用キット 1
MAX16046EVKIT
MAX16046の評価キット
製品の詳細
MAX16046の評価キット(EVキット)は、不揮発性フォルトメモリ内蔵のEEPROMベースのシーケンサ/モニタ/マージニング回路MAX16046の評価を容易にする実証済みプリント基板(PCB)レイアウトを提供します。このEVキットは、完全実装および試験済みの表面実装型ボードです。
このEVキットは、USB-JTAGおよびI²Cインタフェースを搭載し、ホストPCとMAX16046間の通信を容易にします。2つのLDOレギュレータと2つのトラッキングFETによって、MAX16046のシーケンス、監視、およびマージニング機能を容易に評価することができます。また、外部アプリケーション回路との接続を容易にするため、外部接続も提供されます。
このEVキットのデータシートは、MAX16046に精通していることを前提にしています。詳細については、MAX16046/MAX16048のデータシートを参照してください。
アプリケーション
- ネットワーキング/テレコム
- サーバ
- ストレージシステム
- ワークステーション
評価用キット1
