MAX1538

製造中

デュアルバッテリシステム用電源セレクタ

システムコストを最小限にする、デュアルバッテリシステム用に電源制御を提供するセレクタ

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • 下記の自動検出および応答
    • ローバッテリ電圧状態
    • バッテリの挿入と取外し
    • ACアダプタの存在
    • エアラインアダプタの存在
  • ステップダウンおよびステップアップ充電器との互換性
  • 高速ブレークビフォアメークの選択で
    • 電源のホットスワッピングが可能
    • 外付けショットキダイオードが不要
  • 最大バッテリ自己消費電流：50µA
  • バッテリ容量の再学習可能
  • 航空機用電源の使用が可能
  • PチャネルMOSFETの直接駆動
  • 電源管理用µPのファームウェアの簡素化
  • ACアダプタ入力電圧範囲：4.75V～28V
  • 小型28ピンTQFNパッケージ(5mm x 5mm)
MAX1538
デュアルバッテリシステム用電源セレクタ

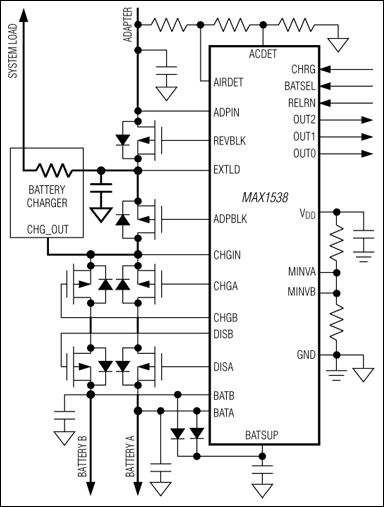

MAX1538：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

MAX1538EVKIT

MAX1538の評価キット

今すぐ購入 詳細を表示

機能と利点

  • ACアダプタ入力電圧範囲：4.75V～28V
  • 最大ステアリング電流容量：10A
  • PチャネルMOSFETステアリングスイッチを使用
  • 可変バッテリ最低電圧レベル
  • 可変エアライン/ACアダプタ検出電圧
  • 手動またはコンピュータ制御のインタフェース
  • 状態表示用LEDを搭載
  • 表面実装部品を使用
  • 完全実装および試験済み

製品詳細

MAX1538の評価キット(EVキット)は、2個のバッテリパック、バッテリチャージャ、およびACアダプタ電源間で充電および放電電流をルーティングする完全実装および試験済みの表面実装回路ボードです。この回路は28ピン薄型QFNパッケージのMAX1538 ICを使用し、4.75VDC～28VDCのACアダプタ入力電圧範囲で動作するように設定されます。

この評価キットは8個のPチャネルMOSFETを使って、電源と負荷間に電流をステアリングすることができます。バッテリ最低電圧レベルによってバッテリ低電圧状態のスレッショルドを設定し、これは、4.65V～13.0Vの間で設定することができます。

アプリケーション

  • デュアルバッテリポータブル機器
  • インターネットタブレット
  • ノートブックおよびサブノートブックコンピュータ
MAX1538EVKIT
MAX1538の評価キット
