MAX1531

Multiple-Output Power-Supply Controllers for LCD Monitors

すべて表示 showmore-icon

Multiple-Output Power-Supply Controllers Generate All the Supply Rails for Thin-Film Transistor (TFT) Liquid-Crystal Display (LCD) Monitors

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 4.5V to 28V Input Voltage Range
  • 250kHz/500kHz Current-Mode Step-Down Converter
    • Small Inductor/Capacitors
    • No Sense Resistor
  • Three Positive Linear Regulator Controllers
    • One Positive and One Negative Additional Controller (MAX1531)
    • Small Input and Output Capacitors
  • Timed Reset Output
  • Uncommitted Overcurrent Protection (MAX1531)
  • Soft-Start for All Regulators
  • Programmable Input Undervoltage Comparator
  • Programmable Startup Sequencing
製品概要
show more Icon

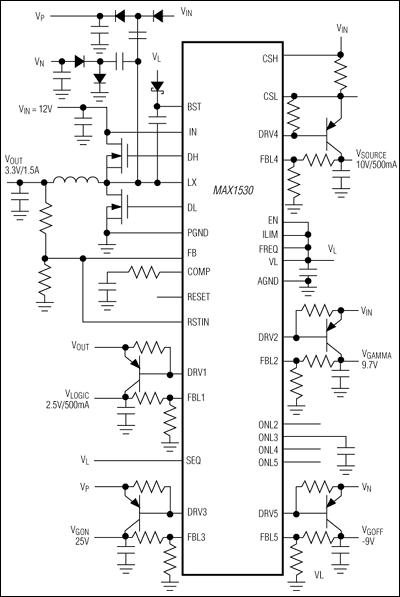

The MAX1530/MAX1531 multiple-output power-supply controllers generate all the supply rails for thin-film transistor (TFT) liquid-crystal display (LCD) monitors. Both devices include a high-efficiency, fixed-frequency, step-down regulator. The low-cost, all N-channel, synchronous topology enables operation with efficiency as high as 93%. High-frequency operation allows the use of small inductors and capacitors, resulting in a compact solution. The MAX1530 includes three linear regulator controllers and the MAX1531 includes five linear regulator controllers for supplying logic and LCD bias voltages. A programmable startup sequence enables easy control of the regulators.

The MAX1530/MAX1531 include soft-start functions to limit inrush current during startup. An internal step-down converter current-limit function and a versatile overcurrent shutdown protect the power supplies against fault conditions. The MAX1530/MAX1531 use a current-mode control architecture, providing fast load transient response and easy compensation. An internal linear regulator provides MOSFET gate drive and can be used to power small external loads.

The MAX1530/MAX1531 can operate from inputs as high as 28V and are well suited for LCD monitor and TV applications running directly from AC/DC wall adapters. Both devices are available in a small (5mm x 5mm), ultra-thin (0.8mm), 32-pin QFN package and operate over the -40°C to +85°C temperature range.

Applications

  • LCD Monitors and TVs

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX1531EVKIT

Evaluation Kit for the MAX1530/MAX1531

zoom

MAX1531EVKIT

Evaluation Kit for the MAX1530/MAX1531

Evaluation Kit for the MAX1530/MAX1531

機能と利点

  • Output Voltages (Input Range = +10.5V to +24V or
    +9.5V to +24V Using Included MAX1522 Circuit)
    +3.3V Output at 1.5A (Step-Down Switching Regulator)
    +2.5V Output at 500mA (Logic-Supply Regulator)
    +10V Output at 500mA (Source-Driver Supply Regulator)
    +9.7V Output at 50mA (Gamma-Reference Regulator)
    +25V Output at 25mA (Positive Charge Pump and Linear Regulator)
    -9V Output at 50mA (Negative Charge Pump and Linear Regulator)
  • +8V to +24V Input Range (Reduced Output Voltages)
  • Resistor-Adjustable Outputs
  • 92% Efficiency (Step-Down Switching Regulator)
  • 250kHz/500kHz Selectable Step-Down Switching Frequency
  • Programmable Power-Up Sequencing
  • Soft-Start for All Outputs
  • Multilevel Protection
    Resistor-Adjustable Input Undervoltage Threshold
    Output Undervoltage Shutdown
    Overcurrent Protection for One Linear Regulator
    Current Limit for the Step-Down Switching Regulator
  • External Step-Up Switching Regulator (MAX1522) Included
  • Also Evaluates the MAX1530 (IC Replacement Required)
  • Low-Profile, Surface-Mount Components
  • Fully Assembled and Tested
  • 製品の詳細

    The MAX1531 evaluation kit (EV kit) is a fully assembled and tested surface-mount circuit board that provides logic and bias power required for liquid crystal display (LCD) monitors. The EV kit contains a step-down switching regulator, a logic-supply linear regulator, a source-driver-supply linear regulator, a gamma-reference linear regulator, a two-stage positive charge pump and linear regulator for the TFT gate-on supply, and a one-stage negative charge pump and linear regulator for the TFT gate-off supply. The source-driver supply, the gamma-reference supply, the gate-on supply, and the gate-off supply can be sequenced in any power-up order. The EV kit also includes a MAX1522 step-up switching regulator to provide a higher output voltage option for the source-driver supply and the gamma reference.

    The EV kit produces the output voltages listed in the features column using a +10.5V to +24V input voltage range. The input range can be reduced to +9.5V if the included MAX1522 step-up regulator circuit is used. If lower output voltages are acceptable, the input range can be further reduced to +8V.

    The EV kit features undervoltage protection for the input, overcurrent protection for the step-down switching regulator, and overload protection for the sourcedrive linear regulator. Operation at 500kHz allows the use of small surface-mount components. The EV kit also evaluates the MAX1530.

    Applications

    • Automotive LCDs
    • LCD Monitors and TVs
