MAX15301

InTune自動補償デジタルPoLコントローラ、ドライバおよびPMBusテレメトリ内蔵

すべて表示 showmore-icon

アナログコントローラによって設定されるトランジェントと軽負荷効率性能に対応する唯一のデジタルパワーIC

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.63
特長
  • InTune自動補償によって安定性を保証しながらトランジェント性能を最適化
  • 状態空間補償によって出力容量を低減して高速過渡応答を実現
  • 差動リモート電圧検出によって-40℃~+85℃の全温度範囲で±1% VOUT精度が可能
  • PMBusインタフェースによる設定、制御、および監視
  • 電圧ポジショニングをサポート
  • 高出力2A/4A MOSFETドライバ
    • 適応型ノンオーバーラップタイミング
    • 可変ゲート駆動電圧
  • 広い入力範囲:4.5V~14V
  • 自己バイアス用の効率的なBabyBuckレギュレータ内蔵
  • 出力電圧範囲:0.5V~5.25V
  • プリバイアス出力への起動
  • 設定可能なソフトスタートおよびソフトストップ時間
  • 固定周波数動作および同期化
  • 柔軟なシーケンスおよび障害管理
  • ピンストラップによる設定
    • 出力電圧、SMBusアドレス、スイッチング周波数、電流制限
  • そのままで動作するため迅速なプロトタイプ作成が可能

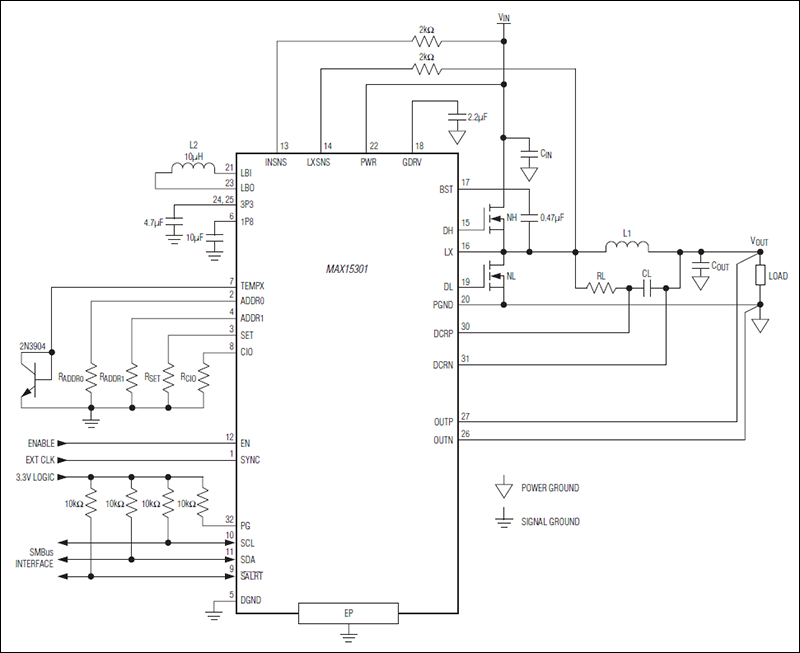

製品概要
show more Icon

MAX15301は、高度なパワーマネージメントとテレメトリ機能を備えた全機能内蔵、高効率、デジタルPoL (ポイントオブロード)コントローラです。PID (比例/積分/微分)ベースのデジタルパワーレギュレータとは異なり、MAX15301はマキシムの特許取得済みInTune自動補償、状態空間制御アルゴリズムを使用しています。InTune制御方式は、小信号および大信号応答の両方に有効で、デューティサイクルの飽和影響を考慮しています。これらの性能は高速ループ過渡応答を実現するため、競合製品のデジタルコントローラに比べて出力コンデンサの数を減らすことができます。
MAX15301は、効率を最適化するために多数の機能を備えています。内蔵のスイッチBabyBuckレギュレータは、低電力損失でコントローラ用のゲートドライブと内部バイアス電源を生成します。高度な高効率MOSFETゲートドライバは、適応型ノンオーバーラップタイミングと負荷可変ゲート駆動電圧を備えており、電圧、電流、および温度の全範囲でスイッチング損失を最小限に抑えます。
MAX15301は、エンドカスタマーの設計環境を念頭において設計されています。内蔵のPMBus対応シリアルバスインタフェースは、監視と障害管理用の監視コントローラとの通信を可能にします。全機能内蔵のパワーマネージメント機能は、複雑で高価なシーケンスおよび監視ICを不要にします。基本的なDC-DC変換動作は、ピンストラップを介して設定することが可能で、ユーザー設定ファームウェアが不要です。これによって、基板レベルのシステムエンジニアリングが完了する前に電源サブシステムの迅速な開発が可能となります。マキシムは、MAX15301を設定するためのサポートハードウェアおよびソフトウェアを提供しています。
MAX15301は、32ピンTQFNパッケージ(5mm x 5mm)で提供され、-40℃~+85℃の温度範囲で動作します。

アプリケーション

  • 基地局機器
  • グラフィックカード
  • パワーモジュール
  • ルータ/スイッチ
  • サーバ
  • ストレージシステム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.63

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

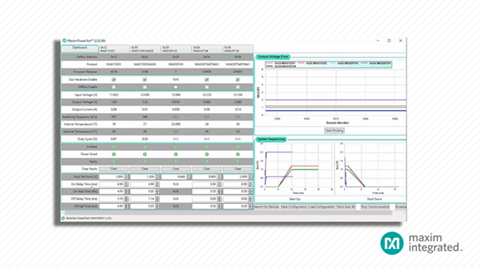

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX15301AA01+CK
  • HTML
  • HTML
MAX15301AA01+TCK
  • HTML
  • HTML
MAX15301AA02+CJK
  • HTML
  • HTML
MAX15301AA02+TCJK
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

MAX15301EVKITHP

MAX15301AA02の評価キット

zoom

MAX15301EVKITHP

MAX15301AA02の評価キット

MAX15301AA02の評価キット

機能と利点

  • InTuneデジタルPoL (ポイントオブロード)スイッチング電源(SMPS)コントローラ
    • デジタル状態空間制御
    • デュアルエッジ変調パルス幅変調(PWM)
    • スイッチング周波数:300kHz~1MHz
    • 入力電圧範囲:5V~14V (リニアモード使用時)
    • 入力電圧範囲:6.5V~14V (BabyBuckモード使用時)
    • 出力電圧範囲:0.6V~3.3V
    • 出力電流能力:25A
  • ピンストラップまたはPMBusによる設定
  • SMBコネクタによって低ノイズ測定が可能
  • 複数レール評価用のコネクタ
  • PMBusインタフェースによって制御と監視が可能

このEVキットはMAXPOWERTOOL002#を使用する必要があります。MAXPOWERTOOL002#はEVキットに含まれておらず別途購入する必要があります。

製品の詳細

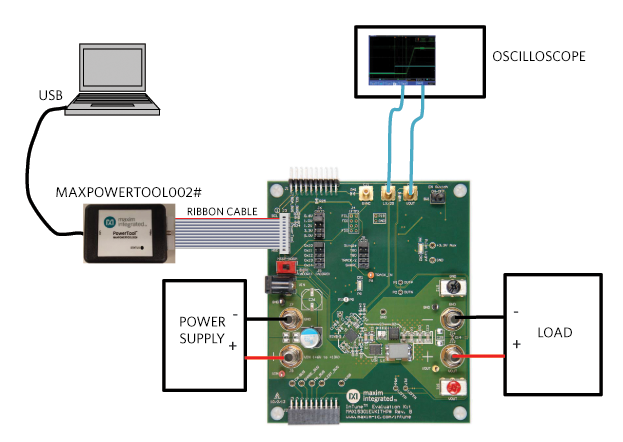

MAX15301の評価キット(EVキット)は、デジタルDC-DCコントローラ集積回路(IC)のMAX15301用の実証済みアプリケーション回路設計です。このEVキットによって、さまざまな動作条件に合わせてEVキットを容易に変更しテストすることができます。このEVキットは、必要に応じてスタンドアロンのボードとして使用することができます。しかし、ICの機能を完全に利用するには、マキシムのPowerTool MAXPOWERTOOL002# USB-PMBusインタフェースドングルでEVキットをPCに接続した後、マキシムのデジタルPowerToolグラフィカルユーザーインタフェース(GUI)ソフトウェアを使ってEVキットの制御と監視を行う必要があります。PowerTool GUIによって、PCでPMBusインタフェースを制御し、EVキットからリアルタイムデータを収集することができます。PowerToolはWindows XP®、Windows Vista®、およびWindows® 7対応で、ICの機能を実行するための簡素なインタフェースを提供します。
