MAX15258

新規設計に推奨

High-Voltage Multiphase Boost Controller with I2C Digital Interface

Scalable Multiphase Controller Designed for High-Power Boost/Inverting Buck-Boost Applications

データシート (Rev. 1) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Wide Operating Range
    • 8V to 76V Input Voltage Range for Boost and -8V to -76V Input Voltage Range for Inverting Buck-Boost Configuration
    • 3.3V to 60V Output Voltage Range on the Top of Input Voltage
    • Single-/Dual-/Triple-/Quad-Phase Operation
    • -40°C to +125°C Temperature Range
  • Integration Reduces Design Footprint
    • Multiphase Multiple Controller Synchronization and Interleave
    • Output Voltage Sense Level Shifter
  • I2C Digital Interface
    • Programmable Internal VREF
    • Programmable Overcurrent Fault Limit
    • Readback for VIN, VOUT, and Phase Current Reporting
    • Fault Status

The MAX15258, a high-voltage, multiphase boost controller with a I2C digital interface, is designed to support up to two MOSFET drivers and four external MOSFETs in single-phase or dual-phase boost/inverting-buck-boost configurations. Two devices can be stacked up for triple-phase or quad-phase operation. When configured as inverting-buck-boost converter, the MAX15258 has an internal high-voltage FB level shifter to differentially sense the output voltage. The output voltage can be dynamically set through the 1V to 2.2V REFIN or I2C digital interface.

The switching frequency is controlled either through an external resistor setting the internal oscillator or by synchronizing the regulator to an external clock. The device is designed to support 120kHz to 1MHz switching frequencies. When two devices are stacked up as controller-target for triple-phase or quad-phase operation, the SYNC pins of two devices are connected to ensure clock synchronization and phase interleaving. The controller has a dedicated enable/input under voltage-lockout (EN/UVLO) pin to configure for flexible power sequencing.

The MAX15258 has a dedicated RAMP pin to adjust internal slope compensation. The device features adjustable overcurrent protection. The device incorporates current-sense amplifiers to accurately measure the current of each phase across external sense resistors to implement accurate phase current sharing. The controller is also protected against output overvoltage, input undervoltage, and thermal shutdown.

APPLICATIONS

  • Communications
  • Industrial
  • Multiphase Boost
MAX15258
High-Voltage Multiphase Boost Controller with I2C Digital Interface

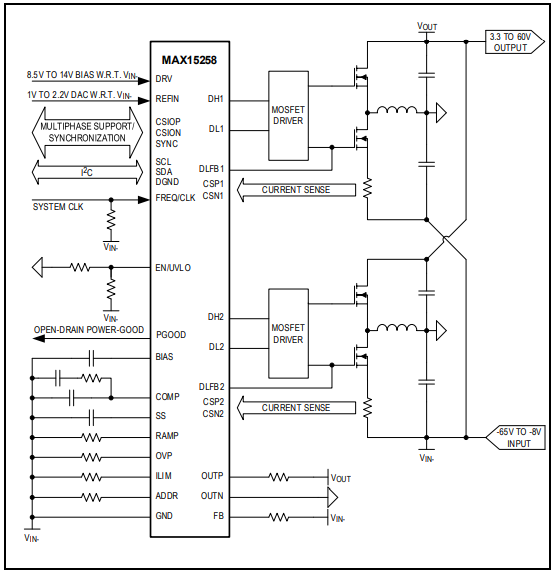

MAX15258 Circuit Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

ソフトウェア開発 2

評価用キット

eval board
schematic 1
MAX15258DL2EVKIT

MAX15258評価用キット

今すぐ購入 詳細を表示

機能と利点

  • 反転昇降圧構成での入力電圧範囲：−36V～−60V
  • 最大入力電圧時の出力電圧範囲：24V～50V
  • 温度範囲：−40°C～+125°C
  • 入力および出力電圧用バナナ・ジャック
  • 設定変更可能な出力電圧と補償パラメータ
  • 調整可能な電流制限
  • REFIN機能とMAX15258のI2Cデジタル・インターフェースにより出力電圧を柔軟に調整可能
  • I2Cデジタル・インターフェースを通じて内部VREFをプログラム可能
  • 完全実装および試験済み

製品詳細

MAX15258評価用キット（EVキット）は、I2Cデジタル・インターフェース付きの高電圧マルチフェーズ昇圧コントローラMAX15258を評価するための実績ある設計です。MAX15258は、ディスクリート・インダクタを使い、単相、2相、3相、または4相反転昇降圧構成で最大4個のMOSFETドライバと8個の外部MOSFETをサポートできるように設計されています。このEVキットの入力電圧範囲は-36V～-60V、出力電圧範囲は24V～50Vで、実績ある6層PCB設計でMAX15258を使用します。EVキット用のMOSFETドライバには2つのMAX15013 ICが使われています。また、MAX17760降圧コンバータを搭載しており、MAX15258とMOSFETドライバに10Vの電源電圧を供給します。MAX15258とMAX15258 GUI間の通信には、外付けのMAX32625PICOボードを使用します。3相または4相動作の場合は2つのMAX15258 EVキットが必要です。

アプリケーション

  • 通信
  • 産業用機器
  • マルチフェーズ昇圧
MAX15258DL2EVKIT
MAX15258評価用キット

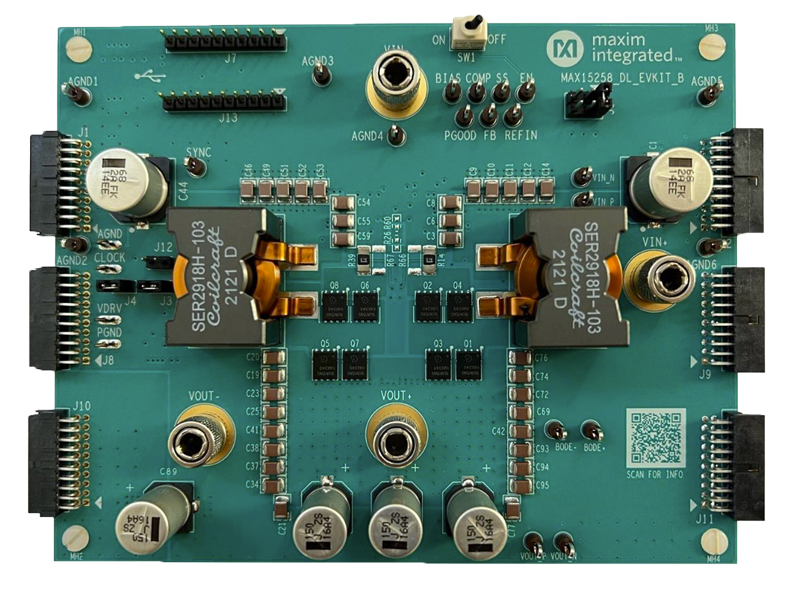

MAX15258DL2EVKIT: Board Photo
