MAX1522

シンプルSOT23ブーストコントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.27
特長
  • シンプルで柔軟なアプリケーション回路
  • 2セルのNiMHまたはアルカリ電池で動作(MAX1524)
  • 低自己消費電流(25µA、typ)
  • 出力フォルト保護およびソフトスタート
  • 1000:1のIOUT範囲において高効率
  • ピン選択可能な最大デューティ係数
  • 低電力シャットダウンモード
  • パッケージ:小型6ピンSOT23
  • 電流検出抵抗は不要
製品概要
show more Icon

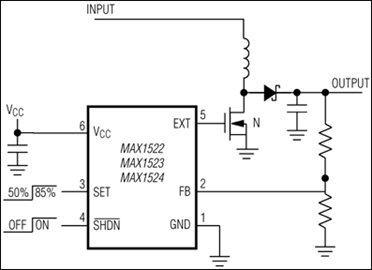

MAX1522/MAX1523/MAX1524は、ステップアップ、SEPIC、およびフライバックアプリケーション等の様々なDC-DC変換トポロジ向けに設計された、シンプルで小型のブーストコントローラです。本製品は、コストとサイズを最小限に抑えたいアプリケーションに適しています。これらのデバイスは、シンプルなアプリケーション回路を提供すると共に外付部品のサイズと数を最小にするべく設計されているため、PDA、ディジタルカメラ、およびその他の低コスト消費者向け電子アプリケーションに最適です。

これらのデバイスは、独自の固定オンタイム、最小オフタイムのアーキテクチャを使用しているため、広範囲な入力/出力電圧の組み合わせおよび負荷電流において優れた効率を提供します。固定オンタイムは0.5µs (50%の最大デューティサイクル)または3µs (85%の最大デューティサイクル)のいずれかにピン選択可能なため、外付部品のサイズを最適化でき、広範囲の出力電圧に対する設計が容易になります。

MAX1522/MAX1523は+2.5V~+5.5Vの入力電圧範囲で動作し、広範囲の出力を提供します。MAX1524はブートストラップ動作に適しており、低い入力電圧でのスタートアップが可能です。全てのデバイスがソフトスタートおよび短絡保護を内蔵しており、スタートアップ時および出力フォルト条件下での過剰なスイッチング電流を防ぎます。MAX1522/MAX1524は、短絡発生時にコントローラがシャットダウンされるラッチフォルトモードを備えています。MAX1523は出力フォルト条件の間、ソフトスタートモードに戻ります。MAX1522/MAX1523/MAX1524は、省スペースの6ピンSOT23パッケージで提供されています。

アプリケーション

  • 産業用+24Vおよび+28V電源
  • LCDバイアス電源
  • 低コストバッテリ駆動アプリケーション
  • 低コスト、大電流、または高電圧昇圧変換
  • 低コスト、マルチ出力フライバックコンバータ
  • SEPICコンバータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.27

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX1522EUT+
  • HTML
  • HTML
MAX1522EUT+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 1, 2021

- 2209

ASSEMBLY

MAX1522EUT+

製造中

MAX1522EUT+T

製造中

2 5, 2015

- 1370_CANCELLATION

ASSEMBLY

MAX1522EUT+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 1, 2021

- 2209

arrow down

ASSEMBLY

MAX1522EUT+

製造中

MAX1522EUT+T

製造中

2 5, 2015

- 1370_CANCELLATION

arrow down

ASSEMBLY

MAX1522EUT+T

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 3

MAX1523EVKIT

MAX1522、MAX1523、MAX1524の評価キット

zoom

MAX1523EVKIT

MAX1522、MAX1523、MAX1524の評価キット

MAX1522、MAX1523、MAX1524の評価キット

機能と利点

  • 入力電圧
    • +1.5V~+5.5V (左側、ブートストラップ)
    • +2.5V~+5.5V (右側、非ブートストラップ)
  • 出力電圧
    • 最大1Aの+5V出力(左側)
    • 最大200mAの+12V出力(右側)
  • 電流検出抵抗不要
  • 障害検出
  • ソフトスタートによる突入電流制限
  • 選択可能な最大デューティサイクルを(45%または80%)
  • 可変出力電圧
  • シャットダウン電流:1µA (max)
  • スイッチング周波数:最大1MHz
  • 完全実装および試験済み

製品の詳細

MAX1522の評価キット(EVキット)は完全実装および試験済み表面実装回路ボードで、2つの独立したステップアップスイッチングコントローラ回路を搭載しています。第1回路(左側)はMAX1524を使用し、+5V出力として構成され、最大1Aの電流を供給することができます。MAX1524電源供給ピンは、出力に対してブートストラップされます。第2回路(右側)はMAX1522を使用して、+12V出力として構成され、最低+2.7Vの入力電圧により最大200mAの電流を供給することができます。

また、MAX1522およびMAX1524は、ソフトスタートおよび障害検出機能を備えています。このEVキットではNチャネルMOSFETのオンタイムを0.5µsまたは3µsに設定することができます。

アプリケーション

  • 産業用+24Vおよび+28V電源
  • LCDバイアス電源
  • 低コストバッテリ駆動アプリケーション
  • 低コスト、大電流、または高電圧昇圧変換
  • 低コスト、マルチ出力フライバックコンバータ
  • SEPICコンバータ

MAX1524EVKIT

MAX1522、MAX1523、MAX1524の評価キット

zoom

MAX1524EVKIT

MAX1522、MAX1523、MAX1524の評価キット

MAX1522、MAX1523、MAX1524の評価キット

機能と利点

  • 入力電圧
    • +1.5V~+5.5V (左側、ブートストラップ)
    • +2.5V~+5.5V (右側、非ブートストラップ)
  • 出力電圧
    • 最大1Aの+5V出力(左側)
    • 最大200mAの+12V出力(右側)
  • 電流検出抵抗不要
  • 障害検出
  • ソフトスタートによる突入電流制限
  • 選択可能な最大デューティサイクルを(45%または80%)
  • 可変出力電圧
  • シャットダウン電流:1µA (max)
  • スイッチング周波数:最大1MHz
  • 完全実装および試験済み

製品の詳細

MAX1522の評価キット(EVキット)は完全実装および試験済み表面実装回路ボードで、2つの独立したステップアップスイッチングコントローラ回路を搭載しています。第1回路(左側)はMAX1524を使用し、+5V出力として構成され、最大1Aの電流を供給することができます。MAX1524電源供給ピンは、出力に対してブートストラップされます。第2回路(右側)はMAX1522を使用して、+12V出力として構成され、最低+2.7Vの入力電圧により最大200mAの電流を供給することができます。

また、MAX1522およびMAX1524は、ソフトスタートおよび障害検出機能を備えています。このEVキットではNチャネルMOSFETのオンタイムを0.5µsまたは3µsに設定することができます。

アプリケーション

  • 産業用+24Vおよび+28V電源
  • LCDバイアス電源
  • 低コストバッテリ駆動アプリケーション
  • 低コスト、大電流、または高電圧昇圧変換
  • 低コスト、マルチ出力フライバックコンバータ
  • SEPICコンバータ

MAX1522EVKIT

MAX1522、MAX1523、MAX1524の評価キット

zoom

MAX1522EVKIT

MAX1522、MAX1523、MAX1524の評価キット

MAX1522、MAX1523、MAX1524の評価キット

機能と利点

  • 入力電圧
    • +1.5V~+5.5V (左側、ブートストラップ)
    • +2.5V~+5.5V (右側、非ブートストラップ)
  • 出力電圧
    • 最大1Aの+5V出力(左側)
    • 最大200mAの+12V出力(右側)
  • 電流検出抵抗不要
  • 障害検出
  • ソフトスタートによる突入電流制限
  • 選択可能な最大デューティサイクルを(45%または80%)
  • 可変出力電圧
  • シャットダウン電流:1µA (max)
  • スイッチング周波数:最大1MHz
  • 完全実装および試験済み

製品の詳細

MAX1522の評価キット(EVキット)は完全実装および試験済み表面実装回路ボードで、2つの独立したステップアップスイッチングコントローラ回路を搭載しています。第1回路(左側)はMAX1524を使用し、+5V出力として構成され、最大1Aの電流を供給することができます。MAX1524電源供給ピンは、出力に対してブートストラップされます。第2回路(右側)はMAX1522を使用して、+12V出力として構成され、最低+2.7Vの入力電圧により最大200mAの電流を供給することができます。

また、MAX1522およびMAX1524は、ソフトスタートおよび障害検出機能を備えています。このEVキットではNチャネルMOSFETのオンタイムを0.5µsまたは3µsに設定することができます。

アプリケーション

  • 産業用+24Vおよび+28V電源
  • LCDバイアス電源
  • 低コストバッテリ駆動アプリケーション
  • 低コスト、大電流、または高電圧昇圧変換
  • 低コスト、マルチ出力フライバックコンバータ
  • SEPICコンバータ
