MAX15091A

2.7V~18V、9A、高集積ホットスワップソリューション、電流レポート出力

すべて表示 showmore-icon

12Vアプリケーション用、超小型で高集積のホットスワップ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.71
特長
  • 高集積によって、ブレードサーバやその他のスペースが制約された設計用のリューションサイズを削減
    • 内蔵パワーMOSFET:18mΩ (typ)
    • 過電圧保護
    • パワーグッド出力とフォルト出力
    • 外付けRSENSE不要のアナログ電流レポート
    • サーマル保護
  • 高い柔軟性によって多くの独自設計に使用可能
    • 動作電圧範囲:2.7V~18V
    • 設定可能な突入電流制御によるSOA動作
    • 調整可能なサーキットブレーカ電流/電流制限スレッショルド
    • 設定可能なスルーレート制御
    • 設定可能な低電圧ロックアウト
    • 可変速度サーキットブレーカ応答
    • ラッチオフまたは自動再試行オプション
  • セーフティ機能によって高精度で堅牢な保護を実現
    • 負荷電流能力:9A (max)
    • サーキットブレーカスレッショルド精度:±10%
    • フォールドバックで起動時の突入電流を安定化
    • di/dt制御の実装
    • IN-OUT短絡検出
製品概要
show more Icon

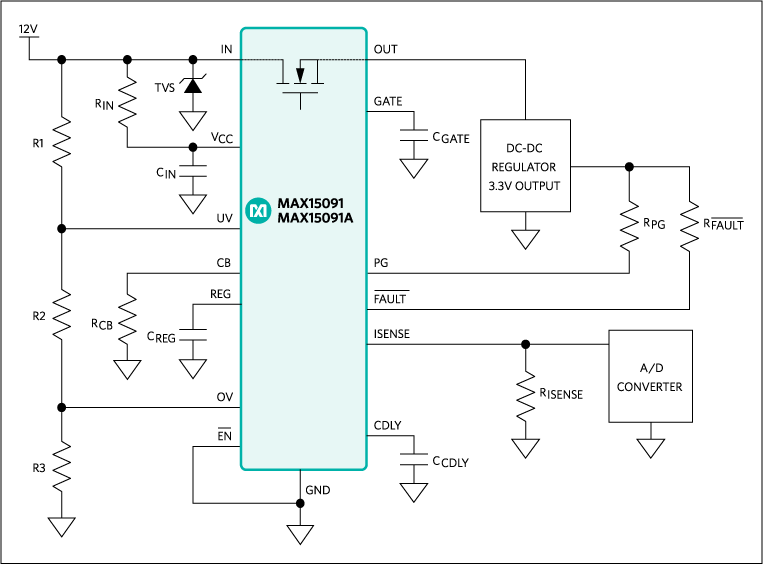

ICのMAX15091/MAX15091Aは、通電中のバックプレーンから回路ラインカードを安全に挿抜する必要があるホットスワップアプリケーション向けの高集積ソリューションです。これらのデバイスは、ホットスワップコントローラ、18mΩ (typ)のパワーMOSFET、および電子サーキットブレーカ保護を1つのパッケージに集積しています。

これらのデバイスは高精度な電流検出回路を内蔵し、170µA/Aの比例出力電流を提供します。これらのデバイスは、2.7V~18Vの電源電圧の保護用に設計されています。

これらのデバイスは、スタートアップ時に突入電流を抑えてdi/dtを引き下げ、安全動作領域(SOA)の状態でのMOSFET動作を維持するフォールドバック電流制限を実装しています。スタートアップサイクルが完了した後、内蔵のコンパレータが短絡や過電流障害からのVariableSpeed/BiLevel保護とシステムノイズや負荷トランジェント事象に対する耐性を提供します。障害状態が発生した場合、負荷は切断されます。これらのデバイスは出荷時に較正され、精度±10%の高精度な過電流保護を実現します。障害状態時には、MAX15091がラッチオフする一方、MAX15091Aは再試行モードに入ります。

これらデバイスは、スタートアップ前のIN-OUT短絡検出を特長としています。また、外付けコンデンサを追加することによってスタートアップ時のスルーレートを設定することができるパワーMOSFET GATE端子を利用可能です。これらのデバイスは、過電圧/低電圧障害を検出してINをOUTから切断することができる過電圧/低電圧入力端子を備えています。その他の特長には、内蔵の過熱保護、パワーグッド出力、障害インジケータ出力などがあります。

MAX15091/MAX15091Aは28ピンTQFNパワーパッケージ(5mm × 5mm)で提供され、-40℃~+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • ブレードサーバ
  • ディスクドライブ電源
  • 産業用アプリケーション
  • RAIDシステム
  • サーバI/Oカード
  • ストレージアプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.71

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX15091AETI+
  • HTML
  • HTML
MAX15091AETI+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 7, 2014

- 1363

ASSEMBLY

MAX15091AETI+

製造中

MAX15091AETI+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 7, 2014

- 1363

arrow down

ASSEMBLY

MAX15091AETI+

製造中

MAX15091AETI+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX15091EVKIT

MAX15091およびMAX15091Aの評価キット

zoom

MAX15091EVKIT

MAX15091およびMAX15091Aの評価キット

MAX15091およびMAX15091Aの評価キット

機能と利点

  • 動作電圧範囲:2.7V~18V
  • 設定可能な負荷電流能力:9A (typ)
  • 入力および出力電圧用のバナナジャック
  • 設定可能なスルーレート制御
  • 選択可能/設定可能なサーキットブレーカスレッショルド
  • 設定可能な過電圧/低電圧ロックアウト
  • 設定可能なタイムアウト遅延
  • アクティブローのFAULTおよびPG出力
  • 規定された安全動作領域
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX15091の評価キット(EVキット)は、9A MOSFET内蔵ホットスワップコントローラのMAX15091を評価するための実証済みデザインを提供します。このEVキットは、2.7V~18Vのホットスワップアプリケーションで9Aを通すように構成され、全機能内蔵ソリューションを提供します。このEVキットは、28ピンTQFNパッケージ(5mm x 5mm)のMAX15091ETI+と、実証済みの4層PCBデザインを使用しています。設定によって、MAX15091のEVキットは12Vでの動作用に最適化されています。
MAX15091AのEVキットは、MAX15091Aの評価に使用することが可能で、MAX15091AETI+を使用しています。

アプリケーション

  • ブレードサーバ
  • ディスクドライブ電源
  • 産業用アプリケーション
  • RAIDシステム
  • サーバI/Oカード
  • ストレージアプリケーション

MAX15091AEVKIT

MAX15091およびMAX15091Aの評価キット

zoom

MAX15091AEVKIT

MAX15091およびMAX15091Aの評価キット

MAX15091およびMAX15091Aの評価キット

機能と利点

  • 動作電圧範囲:2.7V~18V
  • 設定可能な負荷電流能力:9A (typ)
  • 入力および出力電圧用のバナナジャック
  • 設定可能なスルーレート制御
  • 選択可能/設定可能なサーキットブレーカスレッショルド
  • 設定可能な過電圧/低電圧ロックアウト
  • 設定可能なタイムアウト遅延
  • アクティブローのFAULTおよびPG出力
  • 規定された安全動作領域
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX15091の評価キット(EVキット)は、9A MOSFET内蔵ホットスワップコントローラのMAX15091を評価するための実証済みデザインを提供します。このEVキットは、2.7V~18Vのホットスワップアプリケーションで9Aを通すように構成され、全機能内蔵ソリューションを提供します。このEVキットは、28ピンTQFNパッケージ(5mm x 5mm)のMAX15091ETI+と、実証済みの4層PCBデザインを使用しています。設定によって、MAX15091のEVキットは12Vでの動作用に最適化されています。
MAX15091AのEVキットは、MAX15091Aの評価に使用することが可能で、MAX15091AETI+を使用しています。

アプリケーション

  • ブレードサーバ
  • ディスクドライブ電源
  • 産業用アプリケーション
  • RAIDシステム
  • サーバI/Oカード
  • ストレージアプリケーション
ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
