MAX15027

1.425V~3.6V入力、BIAS入力、1A低ドロップアウトレギュレータ

すべて表示 showmore-icon

1Aの出力電流を提供する高性能LDO

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.54
特長
  • 入力電圧範囲:1.425V~3.6V
  • 出力電圧:0.5V~VINに設定可能
  • 保証最大ドロップアウト:225mV (出力電流1Aの場合)
  • 出力精度:±2% (全負荷、ライン、および温度範囲)
  • セラミックコンデンサで安定動作
  • 高速過渡応答
  • 動作バイアス消費電流:60µA (MAX15028)
  • シャットダウンバイアス消費電流:1.2µA (MAX15028)
  • 短絡および過熱保護
  • 動作温度範囲:-40℃~+125℃
  • ソフトスタートによって突入電流を抑制
  • 放熱特性に優れた3mm x 3mmのTDFNパッケージ
  • AEC-Q100認定
製品概要
show more Icon

低ドロップアウトリニアレギュレータのMAX15027/MAX15028は、わずか1.425Vの低い入力電圧で動作し、わずか75mVの標準ドロップアウト電圧で最大1Aの連続出力電流を供給します。出力電圧は、0.5V~VINに調整可能で、その精度は全負荷および入力において±2%です。動作温度範囲は-40℃~+125℃です。MAX15028は、常時オン電源からの3V~5.5VのBIAS入力を備えています。BIAS入力電流は、シャットダウン時にわずか2µA以下に低減されます。

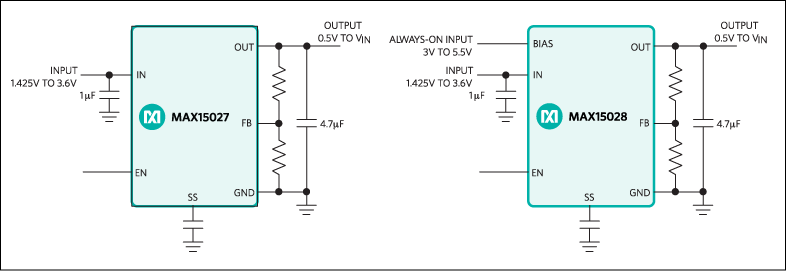

これらのレギュレータは、小型、1µFのセラミック入力コンデンサおよび4.7µFのセラミック出力コンデンサを使って、1A出力電流を供給します。広い帯域幅によって優れた過度応答が可能になり、わずか4.7µFのセラミック出力コンデンサで、500mA負荷ステップの場合、出力電圧偏差が15mVに制限され、出力コンデンサを大きくすると、電圧偏差をさらに小さくすることができます。

これらのデバイスは、ロジック制御されたシャットダウン入力を提供し、入力電流(IIN)消費をスタンバイモードで5.5µA以下まで低減します。その他の機能として、突入電流を抑制するソフトスタート、短絡保護、および熱過負荷保護も備えています。

MAX15028は、BIAS入力を備えているため、INの電圧が0Vになった場合に二次電源がLDOの内部回路をアクティブに維持することができます。いずれのデバイスも、-40℃~+125℃での動作が完全保証され、最適な放熱を可能にするエクスポーズドパッドを備え、放熱特性に優れた10ピンTDFNパッケージ(3mm x 3mm)で提供されます。これらのLDOの500mAバージョンについては、MAX15029/MAX15030のデータシートを参照してください。

アプリケーション

  • ATE
  • 車載用(デッドマンLDO)
  • 基地局
  • ネットワーキング
  • 光モジュール
  • サーバ
  • ストレージ
