製品概要

機能と利点

  • 8Aピークシンク電流/4Aピークソース電流(MAX15024)
  • 4Aピークシンク電流/2Aピークソース電流(MAX15025)
  • 低伝搬遅延:16ns
  • 電源電圧範囲:4.5V~28V
  • 内蔵の調整可能なLDOによってゲート駆動振幅の制御と最適化
  • 独立した出力ドライバ電源
  • 独立したソース/シンク出力(MAX15024)
  • 反転入力と非反転入力間の遅延マッチング(MAX15024)
  • チャネル間の遅延マッチング(MAX15025)
  • CMOSまたはTTLロジックレベル入力はノイズ耐性のためのヒステリシス付き
  • 動作温度範囲:-40℃~+125℃
  • サーマルシャットダウン保護
  • 1.95Wの放熱特性に優れたTDFNパワーパッケージ
  • AEC-Q100認定

製品概要

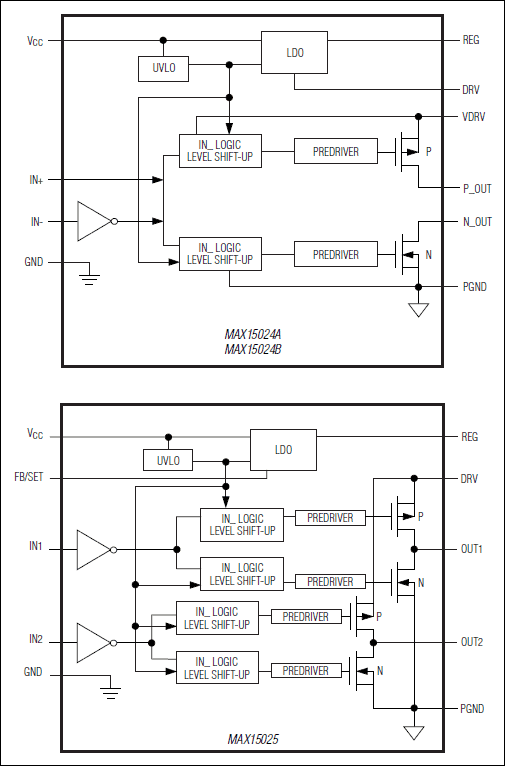

シングル/デュアル高速MOSFETゲートドライバのMAX15024/MAX15025は、最大1MHzまでの周波数で大きい容量性負荷を駆動することができます。MAX15024は外付けMOSFETの立上り/立下り時間を制御可能な独立した出力を持ったソース/シンクの出力トランジスタを内蔵しています。 MAX15024は、8Aのピーク電流をシンクし、4Aのピーク電流をソースすることが可能なシングルゲートドライバです。MAX15025は、4Aのピーク電流をシンクし、2Aのピーク電流をソースすることができるデュアルゲートドライバです。内蔵の調整可能なLDO電圧レギュレータによって、ゲートドライブの振幅を制御および最適化します。

MAX15024AとMAX15025A/Cは、TTL (トランジスタ-トランジスタ)入力ロジックレベルを受け付けます。他方、MAX15024BとMAX15025B/Dは、CMOS入力ロジックレベルを受け付けます。大ソース/シンクピーク電流、小さい伝播遅延、および放熱特性に優れたパッケージによって、MAX15024/MAX15025は高周波回路と大電力回路に最適です。MAX15024/MAX15025は、4.5V~28Vの電源で動作します。出力ドライバ用の電源入力が独立であるため、フレキシビリティを高め、同期整流器で使用されるパワーMOSFETのソフトスタートが可能になります。

MAX15024/MAX15025は、10ピンTDFNパッケージで提供され、-40℃~+125℃の自動車用温度範囲での動作が保証されています。

アプリケーション

  • 電源モジュール
  • スイッチング電源
  • 同期整流器ドライバ
