MAX15022

デュアルLDOコントローラ内蔵、デュアル、4A/2A、4MHz、ステップダウンDC-DCレギュレータ

すべて表示 showmore-icon

4A/2Aを供給する、4MHz、デュアル同期レギュレータ、小型5mm x 5mmパッケージ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$4.40
機能
  • 入力電圧範囲:2.5V~5.5V
  • デュアル出力同期バックレギュレータ
  • 4Aおよび2A出力電流用スイッチ内蔵
  • 180°逆位相動作
  • 出力電圧:0.6V~VAVINに調整可能
  • 2つのLDOコントローラ
  • 無損失のサイクルごとの電流検出
  • 外部補償によって最大限のフレキシビリティを実現
  • トラッキングアプリケーション用のデジタルソフトスタートとソフトストップ
  • シーケンスアプリケーション用のプリバイアスされた負荷までデジタルソフトスタート
  • シーケンスまたは同時/レシオメトリックトラッキング
  • 設定可能なスイッチング周波数:500kHz~4MHz
  • サーマルシャットダウンおよびヒカップモード短絡保護
  • シャットダウン電流:30µA
  • 最大デューティサイクル:100%
  • 5mm x 5mmの省スペース28ピンTQFNパッケージ
製品概要
show more Icon

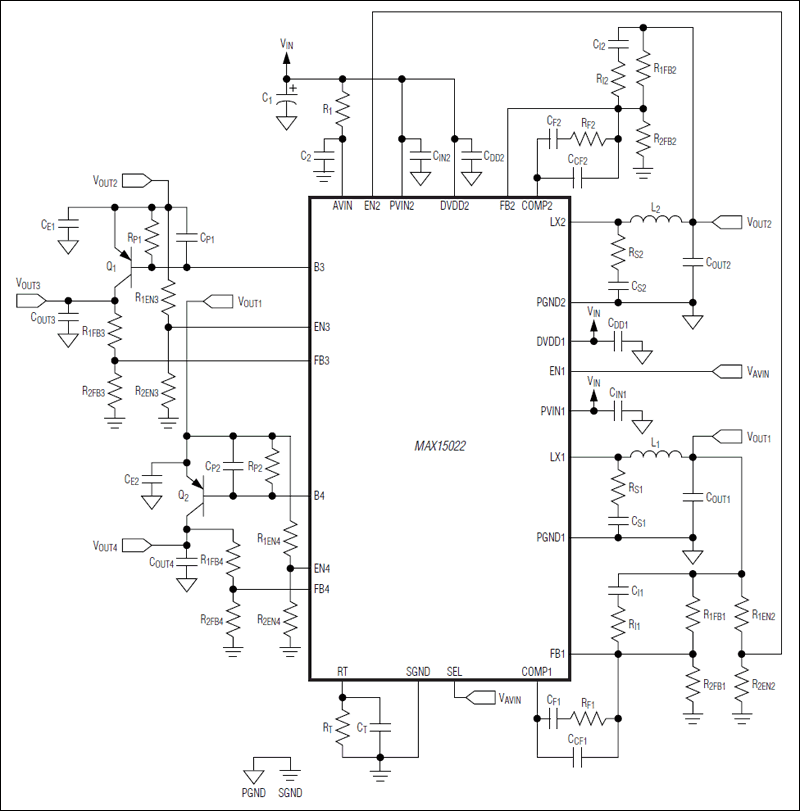

MAX15022は、デュアル出力PWM (パルス幅変調)ステップダウンDC-DCレギュレータで、デュアルLDOコントローラを内蔵しています。このデバイスは、2.5V~5.5Vで動作し、各出力は0.6Vから入力電源(VAVIN)までの範囲で調整することができます。MAX15022は、さらに2つの出力を供給するために2つの外付けPNPトランジスタ駆動用の2つのLDOコントローラによって、最大4A (レギュレータ1)および2A (レギュレータ2)の出力電流を供給します。このデバイスは、500kHz~4MHzにスイッチング周波数を調整する能力を提供し、大きさと性能についてデザインを最適化することができます。

MAX15022は、外部補償による電圧モード制御方式を採用しているため、優れたノイズ耐性を提供し、各種のインダクタ値とコンデンサタイプを最大限のフレキシビリティで選択することができます。デュアルスイッチングレギュレータは、180°逆位相で動作するため、RMS入力リップル電流を低減し、入力バイパスコンデンサのサイズを大幅に小さくすることができます。

MAX15022は、パワーアップとパワーダウン動作時、トラッキング(同時またはレシオメトリック)/シーケンスすることができます。シーケンスでは、デバイスはグリッチレスでプリバイアスされた出力まで立ち上がります。

その他の特長として、ヒステリシスを備えた低電圧ロックアウト、およびグリッチのないパワーアップ/パワーダウン用のデジタルソフトスタート/ソフトストップなどがあります。保護機能には、無損失のサイクルごとの電流制限、ヒカップモードの出力短絡保護、およびサーマルシャットダウンなどがあります。

MAX15022は、5mm x 5mmの省スペース28ピンTQFN-EPパッケージで提供され、-40℃~+125℃の温度範囲での動作が保証されています。

アプリケーション

  • 車載用マルチメディア
  • マルチ電圧電源
  • ネットワーキング/テレコム
  • Power over Ethernet (PoE) IP電話
  • RFIDリーダカード

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$4.40

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX15022ATI+
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 9, 2023

- 2276A

WAFER FAB

MAX15022ATI+

製造中

6 20, 2016

- 1612

ASSEMBLY

MAX15022ATI+

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 9, 2023

- 2276A

arrow down

WAFER FAB

MAX15022ATI+

製造中

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX15022ATI+

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX15022EVKIT

MAX15022の評価キット

zoom

MAX15022EVKIT

MAX15022の評価キット

MAX15022の評価キット

機能と利点

  • 入力範囲:4.5V~5.5V
  • レギュレータ出力
    • 3.3V/4A
    • 1.5V/2A
  • スイッチング周波数:2MHz
  • LDO出力
    • 2.5V/最大500mA
    • 1.2V/最大500mA
  • 出力ごとに独立したイネーブル入力
  • 各出力はパワーアップシーケンスに設定可能
  • 各レギュレータ(VOUT1、VOUT2)はパワーアップトラッキングを設定可能
  • サーマルシャットダウン、ヒカップモード短絡保護
  • 完全実装および試験済み

製品の詳細

MAX15022の評価キット(EVキット)回路は、2つの高性能PWMスイッチングステップダウンレギュレータと2つの低ドロップアウト(LDO)コントローラを内蔵したMAX15022 ICを検証します。各コントローラとレギュレータは、パワーアップシーケンス動作用の独立したイネーブル制御を備えています。このEVキットは、4.5V~5.5Vの単一DC電源で動作するように設計されています。

各同期整流ステップダウン出力は、3.3V/4Aと1.5V/2Aを供給し、パワーアップシーケンスまたはトラッキング動作に設定することができます。コンバータのスイッチング周波数は、2MHzに設定され、180°逆位相で動作し、入力電圧リップルと総RMS入力リップル電流を低減します。LDO出力はそれぞれ、最大500mA時、2.5Vおよび1.2Vを供給します。各LDOコントローラは、入力電源ソース、またはレギュレータ出力の1つから給電されます。

アプリケーション

  • 車載用マルチメディア
  • マルチ電圧電源
  • ネットワーキング/テレコム
  • Power over Ethernet (PoE) IP電話
  • RFIDリーダカード
