MAX15002

トラッキング/シーケンス内蔵、デュアル出力バックコントローラ

すべて表示 showmore-icon

シーケンスおよびトラッキング制御内蔵、出力当り15Aを供給するフレキシブルなデュアルコントローラ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.05
特長
  • 入力電圧範囲:5.5V~23Vまたは5V ±10%
  • デュアル出力同期バックコントローラ
  • 同位相または180°逆位相動作を選択可能
  • 可変出力電圧:0.6V~0.85VIN
  • RSENSEを使った無損失谷モード電流検出または高精度谷電流検出
  • 外部補償によって最大限のフレキシビリティを実現
  • デジタルソフトスタートとソフトストップ
  • シーケンスまたは同時/レシオメトリックVOUTトラッキング
  • 個別のPGOOD出力
  • プログラマブルなタイムアウト期間付き、アクティブローRESET出力
  • プログラマブルスイッチング周波数:200kHz~2.2MHz
  • 外部周波数同期
  • ヒカップモード短絡保護
  • 6mm x 6mmの省スペース40ピンTQFNパッケージ
製品概要
show more Icon

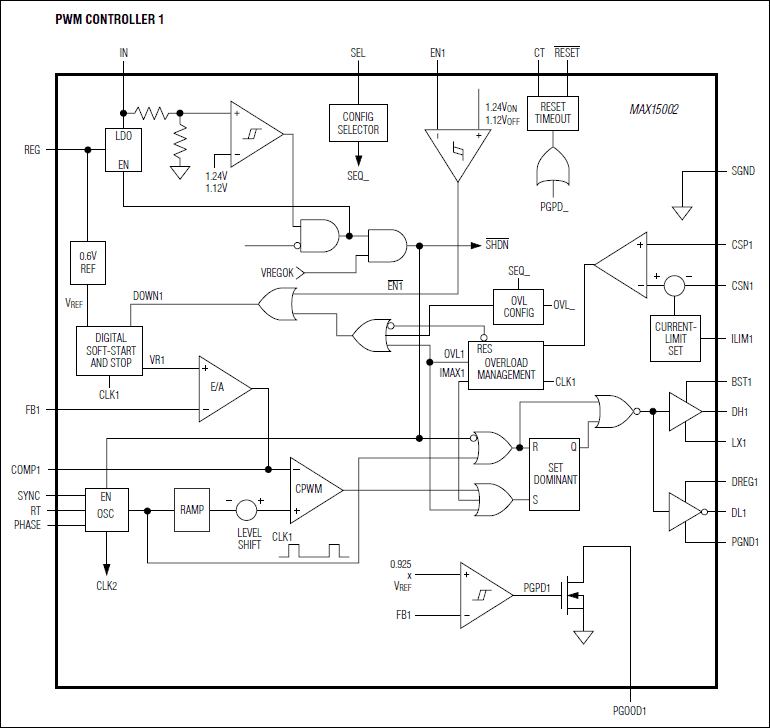

MAX15002は、デュアル出力PWM (パルス幅変調)ステップダウンDC-DCコントローラで、トラッキングおよびシーケンスオプションを備えています。このデバイスは、5.5V~23Vまたは5V ±10%の入力電圧範囲で動作します。各PWMコントローラは、最低0.6Vまでの可変出力を提供し、優れた負荷およびラインレギュレーションによって15A以上の負荷電流を供給します。MAX15002は、高性能の小型パワーマネージメントソリューションに最適化されています。

同時トラッキング、レシオメトリックトラッキング、および出力シーケンスのオプションによって、システム要件に応じて、パワーアップ/パワーダウンシーケンスを調整することができます。MAX15002の各PWM部分は、外部補償による電圧モード制御方式を採用しているため、優れたノイズ耐性が可能となり、各種のインダクタ値とコンデンサタイプを最大限のフレキシビリティで選択することができます。各PWM部分は、同一の200kHz~2.2MHzにプログラマブルな固定スイッチング周波数で動作し、SYNC入力を使用して外部クロック信号に同期することができます。180°逆位相の最大2.2MHzで動作する各コンバータは、入力コンデンサリップル周波数が最高4.4MHzまで高くなります。このため、RMS入力リップル電流が低減し、入力バイパスコンデンサのサイズ要件が大幅に緩和されます。

MAX15002は、内部にヒステリシス付き低電圧ロックアウト、コンバータをグリッチなしでパワーアップ/パワーダウンするデジタルソフトスタート/ソフトストップを備えています。調整可能なタイムアウト期間付きパワーオンリセット(アクティブローRESET)は、両方の出力を監視し、両方の出力がレギュレーション内にある場合はアクティブローRESET信号をプロセッサに提供します。保護機能として、無損失谷モード電流制限とヒカップモード出力短絡保護などがあります。

MAX15002は、6mm x 6mmの省スペース40ピンTQFN-EPパッケージで提供され、-40℃~+125℃の自動車用温度範囲での動作が保証されています。MAX15002のトリプルバージョンについては、MAX15003のデータシートを参照してください。

アプリケーション

  • ネットワーキング/サーバ電源
  • PCI Express®ホストバスアダプタ電源
  • POL (Point-of-Load)型DC-DCコンバータ
