MAX14955

シングルレーンPCIe Gen IIIリドライバ、イコライゼーションおよび拡張温度動作

すべて表示 showmore-icon

堅牢設計の高性能PCIe Gen IIIリドライバ

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 全機能内蔵によって使いやすさと設計の柔軟性
    • PCIe Gen III (8.0GT/s)、Gen II (5.0GT/s)用に最適化、Gen I (2.5GT/s)対応
    • 4レベルの入力イコライゼーション:最大16dB
    • 8レベルの出力デエンファシス:最大9dB
  • 高レベルの性能で高損失チャネルのノイズを克服
    • ランダムジッタ:0.5psRMS (typ)
    • デターミニスティックジッタ:7psP-P (typ)
    • イコライゼーションによって最大30インチのFR4の配置が可能
  • 過酷な環境用の堅牢なソリューション
    • 工業用温度定格:-40℃~+85℃
    • すべての端子で±4kVヒューマンボディモデル(HBM)保護
    • 振動/衝撃に強いフロースルーTQFNパッケージ(5mm x 5mm)に封止
製品概要
show more Icon

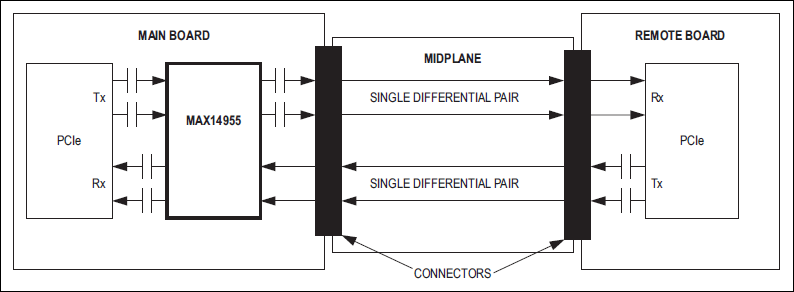

デュアルイコライザ/リドライバのMAX14955は、設定可能な入力イコライゼーションを提供することによってPCI Express® (PCIe)の信号品質を改善します。この機能は、デターミニスティックジッタを低減し、デエンファシスを再確立する回路を再駆動することによって、高周波における回路基板の損失を補償します。このデバイスによって、主要PCIe部品の最適な配置が可能で、より長いストリップライン、マイクロストリップ、またはケーブルを使用することができます。

このデバイスは、PCIe Gen III (8GT/s)、Gen II (5GT/s)、およびGen I (2.5GT/s)信号をイコライズ可能な2つの同じチャネルを内蔵し、電気的アイドルおよびレシーバ検出を備えています。

MAX14955は、最適なレイアウトと最小スペース要件を保証するフロースルートレースを備えた、小型40ピンTQFNパッケージ(5.0mm x 5.0mm)で提供されます。このデバイスは、-40℃~+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • キャリアボード
  • コンピュータオンモジュール
  • 産業用/エンベデッドPC
  • 医療用機器
  • ラックサーバ産業用PC
  • 試験装置
