MAX14954

堅牢なクワッドPCIeリドライバ、イコライゼーションおよび拡張温度動作

すべて表示 showmore-icon

Gen 3.0アプリケーションでのPCIe信号の完全性を増す堅牢なリドライバ/イコライザ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$17.28
特長
  • 全機能内蔵により使いやすさと設計の柔軟性を実現
    • PCIe Gen III (8.0GT/s)、Gen II (5.0GT/s)用に最適化、Gen I (2.5GT/s)対応
    • 4レベルの入力イコライゼーション:最大16dB
    • 8レベルの出力デエンファシス:最大9dB
  • 高レベルの性能で高損失チャネルのノイズを克服
    • ランダムジッタ:0.5psRMS (typ)
    • デターミニスティックジッタ:10.5psP-P (typ)
    • イコライゼーションによって最大30インチのFR4の配置が可能
  • 過酷な環境用の堅牢なソリューション
    • 産業用温度定格:-40℃~+85℃
    • すべての端子で±5kVヒューマンボディモデル(HBM)保護
    • 振動/衝撃に強いフロースルーTQFNパッケージ(3.5mm x 9.5mm)に実装
製品概要
show more Icon

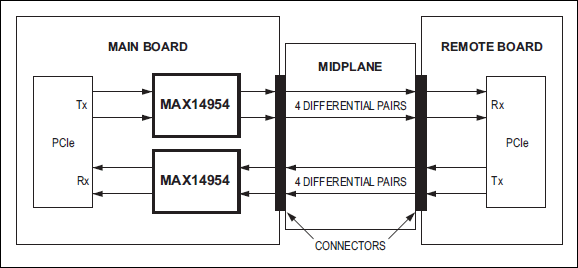

MAX14954は、レシーバでの設定可能な入力イコライゼーションおよび設定可能な再駆動回路を提供することによってPCI Express® (PCIe)信号の完全性を増すように設計されたクワッドイコライザ/リドライバです。出力回路は基板上で失われるデエンファシスを再確立し、回路基板の損失を補償します。このデバイスは、主なPCIe部品の最適な配置を可能にします。このデバイスは、ストリップライン、マイクロストリッププリント回路、および平衡型100Ωケーブルに役立ちます。

このデバイスはPCIe用に調整されており、個々のチャネルに電気的アイドルおよびレシーバ検出を備えています。このデバイスは、PCIe Gen III (8.0GT/s)およびGen II (5.0GT/s)データレート用に最適化されていますが、Gen I (2.5GT/s)にも対応しています。

MAX14954は、最適なレイアウトと最小スペースの要件に対応した鉛フリーの42ピンTQFNパッケージ(3.5mm x 9.0mm)で提供されます。このデバイスは、-40℃~+85℃の拡張動作温度範囲での動作が保証されています。

アプリケーション

  • キャリアボード
  • コンピュータオンモジュール
  • 産業用/エンベデッドPC
  • 医療用機器
  • ラックサーバ産業用PC
  • 試験装置
