MAX14950

クワッドPCI Expressイコライザ/リドライバ

すべて表示 showmore-icon

超小型イコライザ/リドライバがGen 3.0アプリケーション用の全システムでPCIe信号品質を改善

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$14.84
特長
  • Generation III (8.0GT/s)およびGeneration II (5.0GT/s)用に最適化、Generation I (2.5GT/s)にも適合
  • 受信検出によって完全にトランスペアレントなソフトウェアフリー動作が可能
  • イコライゼーションによって最大30インチのFR4の配置が可能
  • PCIe Gen III (8.0GT/s)準拠の入力/出力リターンロス
  • 電気的アイドル検出
  • 超低レイテンシ:160ps (typ)の伝搬遅延
  • ランダムジッタ:1.5psRMS (typ)以下
  • デターミニスティックジッタ:10.5psP-P (typ)以下
  • 4レベルプログラマブルな入力イコライゼーション
  • 8レベルプログラマブルな出力エンファシス
  • 50Ωの入力/出力終端内蔵
  • 単一電源動作:+3.3V
  • 全ピンに対する±5kVヒューマンボディモデル(HBM)保護
  • 省スペース、3.5mm x 9.0mm TQFNパッケージ
  • PCIe Generation IIリドライバ/イコライザのMAX4950とピンコンパチブル
製品概要
show more Icon

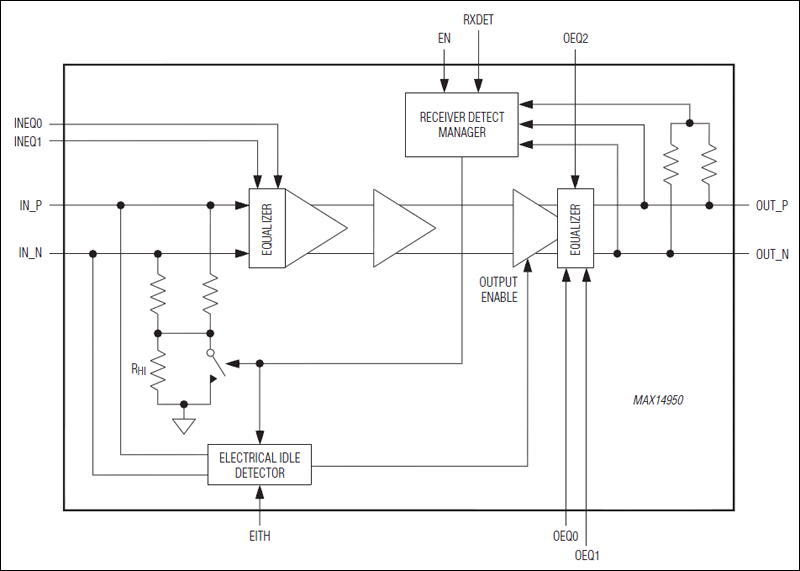

MAX14950は、レシーバとプログラマブルなリドライバ回路にプログラム可能な入力イコライゼーションを提供することによって、PCI Express® (PCIe)信号品質を改善するように設計されたクワッドのイコライザ/リドライバです。出力回路は、ボードで消失したデエンファシスを再確立し、回路基板の損失を補償します。このデバイスによって、主要なPCIe部品の最適な配置が可能になります。このデバイスは、ストリップライン、マイクロストリッププリント回路、および100Ωのバランスケーブルに役立ちます。

このデバイスは、PCIe用に調整されており、チャネルごとに電気的アイドルおよびレシーバ検出を備えています。このデバイスは、PCIe Gen III (8.0GT/s)およびGen II (5.0GT/s)データレート用に最適化されていますが、Gen I (2.5GT/s)にも対応しています。

MAX14950は、最適なレイアウトと最小スペースの要件に対応した鉛フリーの小型42ピンTQFNパッケージ(3.5mm x 9.0mm)で提供されます。このデバイスは、0℃~+70℃の温度範囲での動作が保証されています。

アプリケーション

  • 通信スイッチャ
  • デスクトップコンピュータ/ノートブックPC
  • サーバ
  • ストレージ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$14.84

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX14950CTO+
  • HTML
  • HTML
MAX14950CTO+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 14, 2023

- 2275A

WAFER FAB

MAX14950CTO+

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 14, 2023

- 2275A

arrow down

WAFER FAB

MAX14950CTO+

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX14950EVKIT

MAX14950の評価キット

zoom

MAX14950EVKIT

MAX14950の評価キット

MAX14950の評価キット

機能と利点

  • SMA入力/出力を備えたアイダイアグラム試験回路
  • キャリブレーショントレースを提供
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX14950の評価キット(EVキット)は、クワッドPCI Express® (PCIe)イコライザ/リドライバのMAX14950を評価するための実証済みデザインを提供します。このデバイスは、4レベルのプログラマブル入力イコライゼーションと8レベルのプログラマブル出力デエンファシス/プリエンファシスを内蔵しています。

このEVキットのPCBには、エクスポーズドパッド付きの鉛(Pb)フリー42ピンTQFNパッケージ(3.5mm x 9.0mm)で提供されるMAX14950CTO+が出荷時に実装されています。

アプリケーション

  • 通信スイッチャ
  • デスクトップコンピュータ
  • 産業用PC
  • サーバ/ストレージ
  • 試験装置
