MAX1489E: ±15kV ESD保護、クワッド、低電力RS-232ラインレシーバ Data Sheet (Rev. 1)5/5/2004PDF95K
製品概要
機能と利点
- ESD保護：
- ±15kV—ヒューマンモデル
- ±8kV—IEC 1000-4-2、接触放電
- ±15kV—IEC 1000-4-2、エアギャップ放電
- ESD発生中もラッチアップなし
- 低消費電流：350µA
- 入力ヒステリシスおよびタイムドメイン・フィルタ リングにより外部フィルタリングを排除
- 安定した入力スレッショルド
- MC1489、MC14C89、SN75189、SN75C189、DS1489およびDS14C89とピンコンパチブル
製品概要
MAX1489Eは、過酷な環境におけるEIA/TIA-232、EIA/TIA-562およびCCITT V.28通信用に設計されたクワッドのローパワーラインレシーバです。各レシーバ入力は±15kVの静電放電(ESD)ショックに耐えられるよう保護されています。入力範囲は±25Vで、ヒステリシスとタイムドメイン・フィルタリング機能を備えています。出力はTTLおよびCMOSコンパチブルです。MAX1489Eは120kbpsのデータレートが保証されています。消費電流は350µA (typ)です。
MAX1489EはMC1489、MC14C89、SN75189、SN75C189、DS1489およびDS14C89とピンコンパチブルです。14ピンプラスチックDIPおよびSOパッケージで供給されています。
アプリケーション
- IEC 1000-4-2 (旧IEC 801-2)または±15kV ESD保護準拠機器

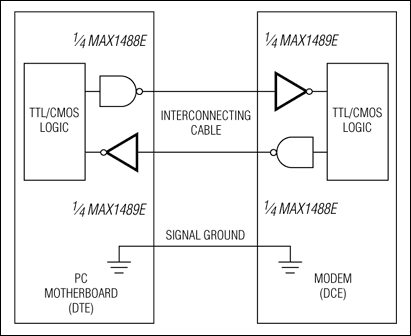

- データ端末装置(DTE)とデータ回線終端装置(DCE)のインタフェース
- モデム
- PCマザーボード
