MAX14890E

デジタル入力を備えたRS-422、HTL、およびTTL用インクリメンタルエンコーダインタフェース

すべて表示 showmore-icon

業界最高の堅牢性、クワッドRS-422/TTL/HTLレシーバ + 2つのデジタル入力

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.15
特長
  • 高い柔軟性によってすべてのエンコーダタイプに対応
    • 選択可能なRS-422/HTL/TTL/DIレシーバ
    • RS-422スイッチングレート:最大35Mbps
    • TTLスイッチングレート:最大5MHz
    • HTLスイッチングレート:最大400kHz
    • SPIまたはピン制御動作
    • SPIインタフェースによってレシーバごとの設定が可能
    • ロジックインタフェース:1.62V~5.5V
  • 内蔵フォルト保護によってダウンタイムを低減
    • オープンワイヤおよび短絡検出
    • 過電圧および低電圧フォルト検出
  • 内蔵保護によって堅牢な通信を確保
    • フォルト保護範囲:±40V
    • RS-422コモンモード範囲:±20V
    • DIグリッチフィルタ
    • HBM ESD:±25kV
    • IEC 61000-4-2気中放電ESD:±7kV
    • IEC 61000-4-2接触放電ESD:±10kV
    • 動作温度範囲:-40℃~+125℃
製品概要
show more Icon

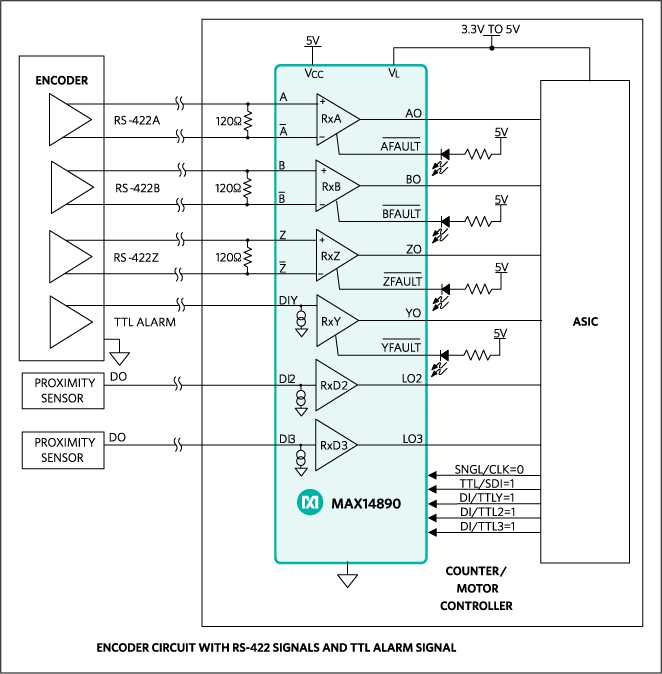

インクリメンタルエンコーダレシーバのMAX14890Eは、4つの差動レシーバと2つのシングルエンドレシーバを備えています。

差動レシーバは、RS-422または差動のハイスレッショルドロジック(HTL)モードで動作することができ、オプションとして、シングルエンドTTL/HTL動作に設定可能です。MAX14890Eは、RS-422モードで-20V~+20Vの広いコモンモード入力範囲を備えています。

IEC 61131-2タイプ1/タイプ3補助デジタル入力は、スイッチまたは近接センサーでの動作用に設計されており、TTL動作用に個別に設定可能です。

すべてのレシーバ入力信号は、±40V範囲の電圧短絡に対してフォルト保護されます。チャネルごとのフォルト検出は、小差動信号、短絡、オープン、過電圧、および低電圧などの異常な状態への警告を提供します。

MAX14890Eは、ピン選択可能なSPIまたはパラレルロジックインタフェースを備えています。SPI制御は、詳細な診断機能とレシーバの個別設定を提供します。

MAX14890Eは、32ピンTQFN-EP (5mm x 5mm)で提供され、-40℃~+125℃の温度範囲で動作します。

アプリケーション

  • エンコーダインタフェース
  • モータコントローラ
  • パルスカウンター
  • サーボ制御整流

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.15

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX14890EATJ+
  • HTML
  • HTML
MAX14890EATJ+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 17, 2018

- 1722C

ASSEMBLY

MAX14890EATJ+

製造中

MAX14890EATJ+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 17, 2018

- 1722C

arrow down

ASSEMBLY

MAX14890EATJ+

製造中

MAX14890EATJ+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX14890EEVKIT

MAX14890Eの評価キット

zoom

MAX14890EEVKIT

MAX14890Eの評価キット

MAX14890Eの評価キット

機能と利点

  • 4つの設定可能な差動またはシングルエンドレシーバ
  • SPIまたはピン制御動作USB-PC接続
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX14890Eの評価キット(EVキット)は、インクリメンタルエンコーダインタフェースのMAX14890Eを内蔵した完全実装および試験済みPCBです。インクリメンタルエンコーダレシーバのMAX14890Eは、RS-422、HTL、TTL、およびデジタル信号用の4つの差動レシーバと2つのシングルエンドレシーバを備えています。

トランシーバ用の電力は、単一の+5Vソースまたは内蔵の24Vから5Vへのステップダウン回路から給電することが可能です。MAX14890EのEVキットは、モータおよび電源接続用の終端ブロックを備えています。

内蔵のスイッチおよびジャンパによって、ピン制御モードでMAX14890Eを設定することができます。また、この評価ボードは、Arduino®フォームファクタで設計されているため、ソフトウェアの評価と開発が容易になります。

アプリケーション

  • エンコーダインタフェース
  • モータコントローラ
  • パルスカウンター
  • サーボ制御整流
リファレンス・デザイン

リファレンス・デザイン 1

fig03

Go-IO産業用IoTリファレンスデザイン

zoomopens a dialog

MAXREFDES212

Go-IO産業用IoTリファレンスデザイン

Go-IO産業用IoTリファレンスデザイン

機能と利点

  • 汎用アナログ入出力(UAIO):±12.5Vまたは±25mA
  • 8つのデジタル入力:IEC 61131-2準拠Type 1/3
  • 4つのデジタル出力:最大1A、Safe Demag内蔵
  • IO-Link®マスター:4ポート、バージョン1.1準拠
  • TMG IO-Linkマスタースタック
  • 1つのRS-485 COMポート:全2重、データレート25Mbps
  • ESDおよびサージ保護を内蔵した堅牢なインタフェース
詳細なリファレンス・デザインを表示 external link
