MAX1488E

製造中

±15kV ESD保護、クワッド、低電力RS-232ラインドライバ

データシート (Rev. 1)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • ESD保護：
    • ±15kV—ヒューマンモデル
    • ±6kV—IEC801-2、接触放電
    • ±15kV—IEC801-2、エアギャップ放電
  • ESD発生中もラッチアップなし
  • 低消費電流：85µA (IEEまたはICCから)
  • データレート：120kbps保証
  • 外付コンデンサなしでスルーレート制限
  • MC1488、MC14C88、SN75188、SN75C188、DS1488およびDS14C88とピンコンパチブル

MAX1488Eは、過酷な環境におけるEIA/TIA-232、EIA/TIA-562およびCCITT V.28通信用に設計されたクワッドのローパワーラインドライバです。各トランスミッタ出力は±15kVの静電放電(ESD)ショックに耐えられるよう保護されています。入力はTTLおよびCMOSコンパチブルで、負荷は最小限に抑えられています。出力は内部的に制御されたスルーレート制限および電流制限の機能を備えています。データレートは120kbpsが保証されています。±4.5V～±13.2Vの電源電圧範囲での消費電流は180µA以下です。

MAX1488EはMC1488、MC14C88、SN75188、SN75C188、DS1488およびDS14C88とピンコンパチブルです。14ピンプラスチックDIPおよびSOパッケージで供給されています。

アプリケーション

  • IEC 1000-4-2 (旧IEC 801-2)または±15kV ESD保護準拠機器
  • データ端末装置(DTE)とデータ回線終端装置(DCE)のインタフェース
  • モデム
  • PCマザーボード
MAX1488E
±15kV ESD保護、クワッド、低電力RS-232ラインドライバ

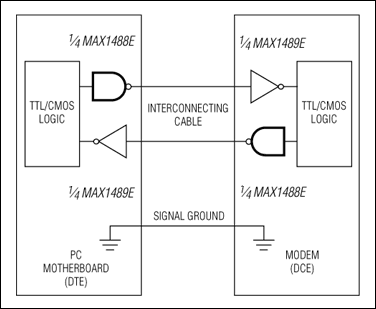

MAX1488E：標準動作回路
