製品概要

機能と利点

  • 高性能トランシーバによって柔軟な設計を実現
    • ケーブル側電源用のLDO内蔵
    • RS-485 EIA/TIA-485規格に準拠
    • データレート:500kbps (MAX14856)/25Mbps (MAX14858) (max)
    • バス上の可能デバイス数:最大128
  • 内蔵の保護によって堅牢な通信を確保
    • ドライバ出力/レシーバ入力のESD保護:±35kV (HBM)
    • 絶縁耐圧(VISO):5kVRMS (60秒)
    • 最大繰り返しピーク絶縁電圧(VIORM):1200VPEAK
    • 最大動作絶縁電圧(VIOWM):848VRMS
    • 寿命:30年以上(定格動作電圧時)
    • IEC 61000-4-5適合サージ耐圧:±10kV
    • サーマルシャットダウン

製品概要

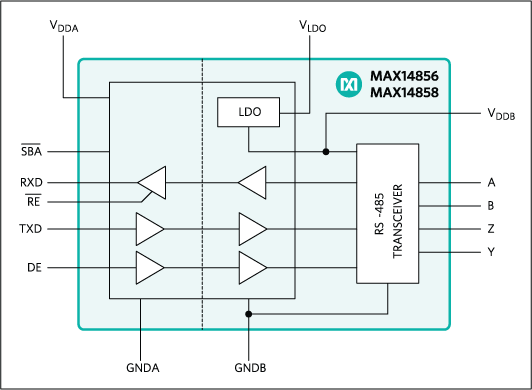

絶縁型RS-485/RS-422トランシーバのMAX14856/MAX14858は、5000VRMS (60秒)のガルバニック絶縁をデバイスのケーブル側(RS-485/RS-422ドライバ/レシーバ側)とUART側の間に提供します。絶縁は、ポート間に大きいグランド電位の差がある場合に、グランドループを切断しノイズを低減することで通信を改善します。これらのデバイスは、最大500kbps (MAX14856)または25Mbps (MAX14858)の堅牢な通信を実現します。

これらのデバイスは、1つのドライブチャネルと1つのレシーバチャネルを内蔵しています。レシーバは1/4ユニット負荷で、共通のバス上に最大128のトランシーバを接続可能です。

内蔵の真のフェイルセーフ回路は、入力が短絡またはオープンの場合に、レシーバ出力がロジックハイになることを確保します。低電圧ロックアウトは、ケーブル側またはUART側の電源が動作レベル以下の場合に、ドライバをディセーブルします。

ドライバ出力およびレシーバ入力は、ヒューマンボディモデル(HBM)によって規定されているとおり、ケーブル側のGNDBに対する±35kVの静電気放電(ESD)から保護されています。

これらのデバイスは、ワイドボディ16ピンSOICパッケージで提供され、-40℃~+105℃の温度範囲で動作します。

アプリケーション

  • HVAC
  • 産業オートメーション機器
  • パワーメータ
  • プログラマブルロジックコントローラ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
