MAX14836

24Vデュアル出力センサートランシーバ

すべて表示 showmore-icon

最も豊富な機能を備えたデュアルセンサートランシーバ、LDO内蔵、出力電圧降下1.8V以下

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 高い設定自由度と集積によって市場投入までの時間を短縮しSKU (在庫)を削減
    • プッシュプル、ハイサイド、またはローサイド出力
    • DIOおよびDOドライバは並列接続による電流の増大と出力抵抗の低減が可能
    • DIOおよびDO出力駆動仕様:200mA
    • 2.5V~5Vのロジックインタフェースレベル
    • 5Vおよび3.3Vリニアレギュレータ
    • DIOラインのウェイクアップ検出:400µs
    • DIOの負荷駆動能力:3µF
    • DOの負荷駆動能力:2µF
    • スルー制御ドライバによるEMI放射制御
  • 内蔵の保護によって堅牢なソリューションを実現
    • 逆極性保護された24V電源出力
    • SPIインタフェースによる設定および監視
    • 全24V入出力の逆極性および短絡保護
    • 高温警告およびサーマルシャットダウン
    • 拡張フォルト監視およびレポート
    • 動作温度範囲:-40℃~+105℃
  • 省スペースTQFNパッケージ(4mm x 4mm)によって回路の実装面積を削減
製品概要
show more Icon

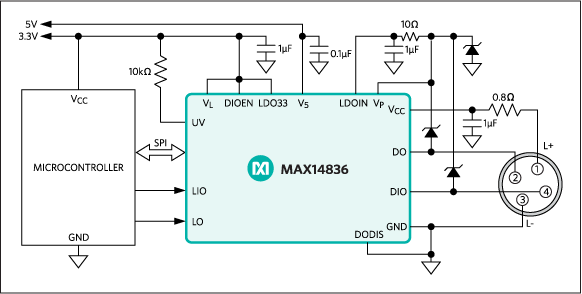

トランシーバのMAX14836は、24Vバイナリセンサーに最適です。追加の24Vデジタル入力および出力が提供されています。2つの内蔵リニアレギュレータは、一般的なセンサー電源に必要な5Vと3.3Vを生成します。

内蔵のDIOおよびDOドライバは、プッシュプル、ハイサイド(pnp)、またはローサイド(npn)動作用に個別に設定可能です。このデバイスはウェイクアップ状態を検出し、アクティブローのWU出力でウェイクアップ信号を生成します。

SPIインタフェースによって、デバイスの設定と監視が可能です。広範なアラーム状態が検出され、アクティブローのIRQ出力およびSPIインタフェースを介して通知されます。このデバイスは、逆極性、短絡、および熱保護を備えています。すべての電源ラインは低電圧状態が監視されます。

DIOおよびDOドライバのシンク/ソース仕様はいずれも200mAです。

MAX14836は24ピンTQFNパッケージ(4mm x 4mm)で提供され、-40℃~+105℃の温度範囲での動作が保証されています。

アプリケーション

  • 産業用センサー
