MAX14780E

+5.0V、±30kV ESD保護、フェイルセーフ、ホットスワップ、RS-485/RS-422トランシーバ

すべて表示 showmore-icon

±30kVの高ESD保護付きRS-485トランシーバで堅牢なシステム性能を実現

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$1.97
特長
  • 内蔵保護機能によって堅牢性を向上
    • ±30kV HBM ESD (JEDEC JS-001-2012規格)
    • ±12kV接触ESD (IEC 61000-4-2規格)
    • ±15kV気中ESD (IEC 61000-4-2規格)
    • 真のフェイルセーフレシーバによってレシーバ入力の短絡やオープン時の誤った遷移を防止
    • ホットスワップによって電源投入時または活線挿入時の誤った遷移を排除
    • 短絡保護出力の低電流によって消費電力を削減
  • 低電流によって消費電力を削減
    • シャットダウン電流:10µA
    • 消費電流:1.2mA (無負荷時)
製品概要
show more Icon

MAX14780Eは、+5.0V、±30kV ESD保護、RS-485/RS-422トランシーバであり、1つのドライバと1つのレシーバを備えています。このデバイスはフェイルセーフ回路を内蔵しており、レシーバ入力がオープンまたは短絡状態の場合にレシーバ出力がロジックハイになることを保証しています。終端処理されたバス上のすべてのトランスミッタがディセーブルされた状態(ハイインピーダンス)の場合、レシーバはロジックハイを出力します。MAX14780Eは、電源投入時または活線挿抜時にバス上で誤った遷移が発生することを防止するホットスワップ機能を内蔵しています。

MAX14780Eは、EMIを最小限に抑え、ケーブルの不適切な終端処理に起因する反射を減少させる、スルーレート制限されたドライバを備えており、最大500kbpsまでエラーのないデータ伝送が可能です。

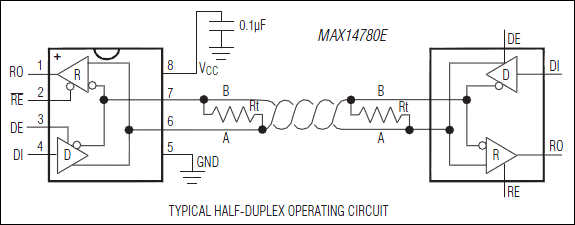

MAX14780Eはハーフデュプレックス通信に最適で、無負荷状態またはドライバがディセーブルされた最大負荷状態での消費電流が1.2mAです。MAX14780Eは1/8ユニット負荷のレシーバ入力インピーダンスを備えており、最大256のトランシーバをバスに接続可能です。

MAX14780Eは8ピンSOおよびPDIPパッケージで提供されます。

携帯アプリ

アプリケーション

  • 産業用制御
  • 計測
  • 照明装置
  • PROFIBUS
  • セキュリティシステム
  • テレコム
  • ユーティリティメータ
