MAX14745

PMIC、超低IQ電圧レギュレータおよびバッテリチャージャ内蔵、小型リチウムイオンシステム用

すべて表示 showmore-icon

ウェアラブル電子機器のバッテリ寿命を延長

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 31
1Ku当たりの価格 最低価格:$3.50
特長
  • バッテリ充電間のシステム使用時間を延長
    • 2つの超低IQバックレギュレータ:200mA
      • 設定可能な出力:0.8V~2.375Vおよび0.8V~3.95V
      • 自己消費電流:0.9µA (typ) (バック1)
      • オプションの固定ピーク電流モードによってノイズに敏感なアプリケーションでリップル周波数を最適化可能
    • 3つの超低IQ LDO:100mA
    • LDO1
      • 設定可能な出力:0.8V~3.6V
      • 自己消費電流:0.6µA (typ)
      • 入力:2.7V~5.5V (専用端子)
    • LDO2/3
      • 設定可能な出力:0.9V~4V
      • 自己消費電流:1µA (typ)
      • 入力:1.71V~5.5V (専用端子)
  • リチウムイオンバッテリ充電の実装が容易
    • Smart Power Selector
    • 入力耐圧:28V/-5.5V
    • サーミスタモニタ
  • 高集積によってソリューションの実装面積を最小化
    • 5つの安定化電圧レールを提供
    • 各LDOのスイッチモードオプション
  • システム制御を最適化
    • プッシュボタンの監視によって超低電力モードを実現
    • パワーオンリセット遅延および電圧シーケンス
    • 電圧モニタマルチプレクサ内蔵
製品概要
show more Icon

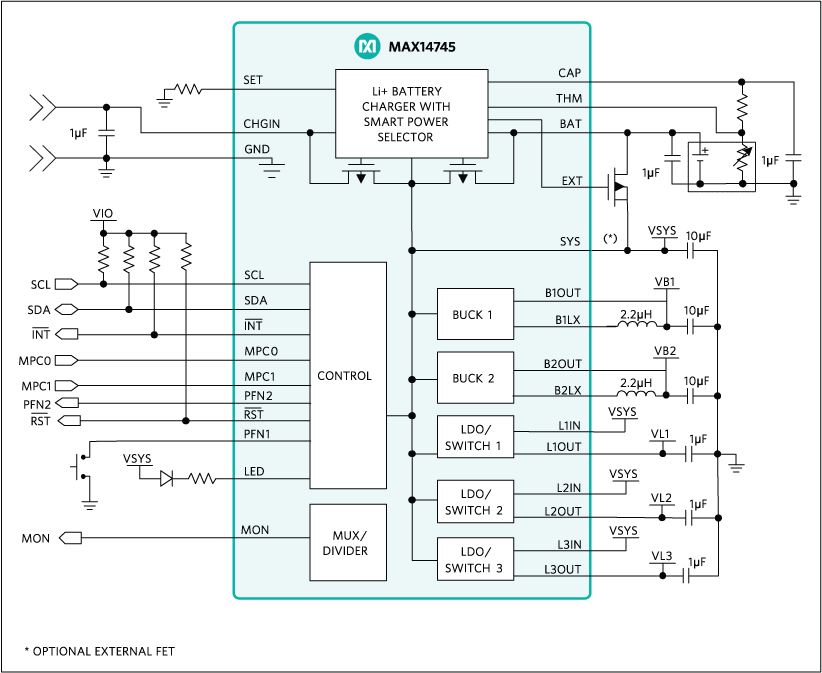

MAX14745は、低電力ウェアラブルアプリケーションに最適なバッテリ充電管理ソリューションです。このデバイスは、Smart Power Selectorおよび電力を最適化した数個のペリフェラルを備えたリニアバッテリチャージャを内蔵しています。MAX14745は、2つの超低自己消費電流バックレギュレータと3つの超低自己消費電流ロードロップアウト(LDO)リニアレギュレータを備え、最大5つの安定化電圧を供給することが可能で、それぞれが超低自己消費電流を備えているため、設計者は消費電力を最小限に抑え、ウェアラブル市場の製品などの1日24時間/週7日動作する機器のバッテリ寿命を延長することができます。

バッテリチャージャは、電源接続時にデッドバッテリでの動作を可能にするSmart Power Selectorを備えています。電源アダプタの過負荷を防ぐため、Smart Power Selectorへの入力電流はI2Cレジスタ設定に基づいて制限されます。チャージャ電源ではシステム負荷全体に給電することができない場合、スマートパワー制御回路がシステム負荷に対してバッテリから不足電流を補填します。チャージャは温度によって変化する充電電流もサポートします。

2つの同期整流、高効率ステップダウンバックレギュレータは、軽負荷動作時の効率を向上させる可変周波数モードを備えています。これらのレギュレータの出力電圧はI2Cを介して設定可能で、出荷時にデフォルトが設定されています。また、バックレギュレータはダイナミック電圧スケーリングをサポート可能で、システム消費電力をさらに向上させることができます。

3つの設定可能なLDOは、それぞれ専用の入力端子を備えています。各LDOレギュレータの出力電圧はI2Cを介して設定可能で、出荷時にデフォルトが設定されています。また、リニアレギュレータはパワースイッチとして動作するように設定することも可能で、システムペリフェラルの静止負荷の切断に使用することができます。

MAX14745は設定可能なパワーコントローラを備えており、デバイスを真のオフ、または常時オン状態にする必要があるアプリケーション用にデバイスを設定することができます。また、このコントローラは、遅延リセット信号と電圧シーケンスも提供します。

MAX14745は、0.4mmピッチの36ピンウェハレベルパッケージ(WLP) (2.72mm x 2.47mm)で提供されます。

アプリケーション

  • フィットネスモニタ
  • 再充電可能IoT機器
  • ウェアラブル電子機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 31
1Ku当たりの価格 最低価格:$3.50

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX14745AEWX+
  • HTML
  • HTML
MAX14745AEWX+T
  • HTML
  • HTML
MAX14745DEWX+T
  • HTML
  • HTML
MAX14745EEWX+
  • HTML
  • HTML
MAX14745EEWX+T
  • HTML
  • HTML
MAX14745FEWX+
  • HTML
  • HTML
MAX14745FEWX+T
  • HTML
  • HTML
MAX14745GEWX+
  • HTML
  • HTML
MAX14745GEWX+T
  • HTML
  • HTML
MAX14745HEWX+
  • HTML
  • HTML
MAX14745HEWX+T
  • HTML
  • HTML
MAX14745IEWX+
  • HTML
  • HTML
MAX14745IEWX+T
  • HTML
  • HTML
MAX14745JEWX+
  • HTML
  • HTML
MAX14745JEWX+T
  • HTML
  • HTML
MAX14745KEWX+
  • HTML
  • HTML
MAX14745KEWX+T
  • HTML
  • HTML
MAX14745LEWX+
  • HTML
  • HTML
MAX14745LEWX+T
  • HTML
  • HTML
MAX14745MEWX+
  • HTML
  • HTML
MAX14745MEWX+T
  • HTML
  • HTML
MAX14745OEWX+
  • HTML
  • HTML
MAX14745OEWX+T
  • HTML
  • HTML
MAX14745PEWX+
  • HTML
  • HTML
MAX14745PEWX+T
  • HTML
  • HTML
MAX14745QEWX+
  • HTML
  • HTML
MAX14745QEWX+T
  • HTML
  • HTML
MAX14745REWX+
  • HTML
  • HTML
MAX14745REWX+T
  • HTML
  • HTML
MAX14745SEWX+
  • HTML
  • HTML
MAX14745SEWX+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 1, 2017

- 1698B

WAFER FAB

MAX14745AEWX+

製造中

MAX14745AEWX+T

製造中

MAX14745EEWX+

製造中

MAX14745FEWX+T

製造中

MAX14745GEWX+T

製造中

3 15, 2017

- 1688

TEST

MAX14745AEWX+

製造中

9 15, 2017

- 1733

TEST

MAX14745EEWX+

製造中

MAX14745FEWX+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 1, 2017

- 1698B

arrow down

WAFER FAB

MAX14745AEWX+

製造中

MAX14745AEWX+T

製造中

MAX14745EEWX+

製造中

MAX14745FEWX+T

製造中

MAX14745GEWX+T

製造中

3 15, 2017

- 1688

arrow down

TEST

MAX14745AEWX+

製造中

9 15, 2017

- 1733

arrow down

TEST

MAX14745EEWX+

製造中

MAX14745FEWX+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX14745EVKIT

MAX14745の評価キット

zoom

MAX14745EVKIT

MAX14745の評価キット

MAX14745の評価キット

機能と利点

  • RoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • I2Cシリアルインタフェース

製品の詳細

MAX14745の評価キット(EVキット)は、低電力ウェアラブルアプリケーション用のI2C機能を備えたウェアラブル充電管理ソリューションのMAX14745を評価するための完全実装および試験済み回路です。このデバイスはリニアバッテリチャージャ、スマートパワーセレクタ、2つの超低自己消費電流バックレギュレータ、および3つのロードロップアウト(LDO)リニアレギュレータを内蔵しています。

デバイスの動作と機能に関する詳細については、MAX14745 ICのデータシートを参照してください。

アプリケーション

  • フィットネスモニタ
  • 再充電可能IoT機器
  • ウェアラブル電子機器

MAX14745EVSYS

Evaluation Kit for the MAX14745

zoom

MAX14745EVSYS

Evaluation Kit for the MAX14745

Evaluation Kit for the MAX14745

機能と利点

  • USB Power Option
  • Flexible Configuration
  • On-Board LED Indicator and Battery Simulation
  • Sense Test Point for Output Voltage Measurement
  • Windows® 8/10-Compatible GUI Software
  • Fully Assembled and Tested

製品の詳細

The MAX14745 evaluation system kit (EVSYS kit) is a fully assembled and tested circuit board that demonstrates the MAX14745 low power wearable power management integrated circuit (PMIC). The MAX14745 features two bucks, three linear regulators, and a battery charger.

The MAX14745 EVSYS kit comes with the MAX14745 board, the MAXPICO2PMB# board, and two USB micro-B cables. The EVSYS kit comes with the MAX14745AEWX+ installed. The MAX14745 is configurable through an I2C interface that allows for programming various functions and reading the device status. The EV kit GUI application sends commands to the MAXPICO2PMB# adapter board to configure the device.

Applications

  • Fitness Monitors
  • Rechargeable IoT devices
  • Wearable Electronics
