MAX14714

小型6Aスマート電源経路セレクタ

すべて表示 showmore-icon

2つの個別の電源からシステムパワーを供給、超低消費電流

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$0.83
特長
  • 堅牢な双方向の電源経路を提供
    • 広い動作入力電圧:+1.6V~+5.5V
    • 連続電流能力:6A
    • 2つの11mΩ (typ) MOSFETスイッチ内蔵
  • 簡素な電源スイッチ設計を実現
    • 個別の経路制御
    • 自動電源経路制御
    • 自動ソフトスタート
    • IN1、IN2、またはOUTによって給電
  • バッテリ寿命を大幅に延長
    • 超低自己消費電流:2.5µA (typ)
    • 高速スイッチオーバー
    • 最適なソフトスタート機能
  • 小型パッケージによって基板スペースを節約
    • 15ピンWLP (1.2mm × 2.0mm)
製品概要
show more Icon

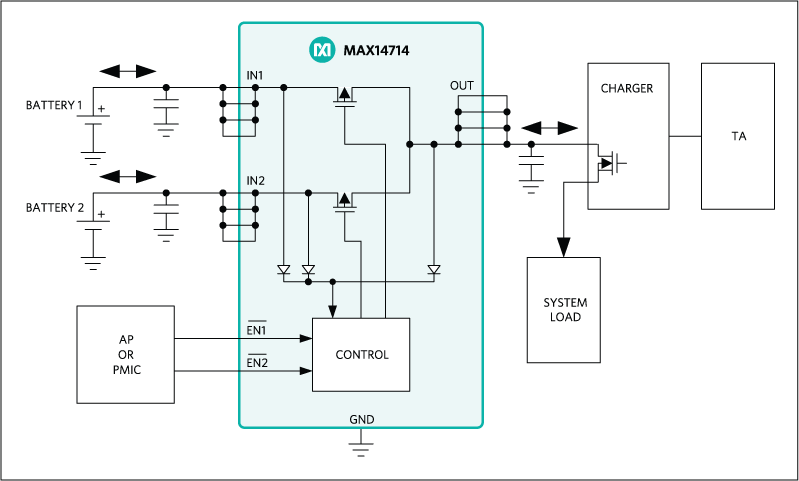

小型6Aスマート電源経路セレクタのMAX14714は、11mΩ (typ)の低RON FETを内蔵し、2つの個別の電源からシステム電源を供給します。このデバイスはSPDT構成の2つのスイッチを備え、スイッチがオフ時には双方向電流ブロック機能を提供します。

MAX14714は、各電源経路を制御する2つの個別のイネーブル入力を備えています。各イネーブル入力は、対応する経路を個別のスイッチとして制御します。しかし、両方の経路がイネーブルされている場合、内蔵コンパレータが入力端子の電圧に基づいて経路を制御します。また、このデバイスは動作状態時またはオフ状態時の超低消費電流を特長とし、より長いバッテリ寿命を実現します。

このデバイスは15ピンウェハレベルパッケージ(WLP) (1.2mm × 2.0mm)で提供され、-40℃~+85℃の拡張温度範囲で動作します。

アプリケーション

  • 電子書籍リーダー
  • スマートフォン
  • タブレットPC
  • ウェアラブル
