製品概要

機能と利点

  • 高効率システムバッテリスイッチを提供
    • 双方向ブロッキング用FET内蔵
    • 超低7mΩ (typ) RON
    • 広い入力電圧範囲:+2.3V~+5.5V
    • 低自己消費電流
  • スペースを節約
    • プルダウンおよびロジックバッファ回路内蔵
    • 12ピン、WLPパッケージ(1.3mm x 1.7mm、0.4mmピッチ)

製品概要

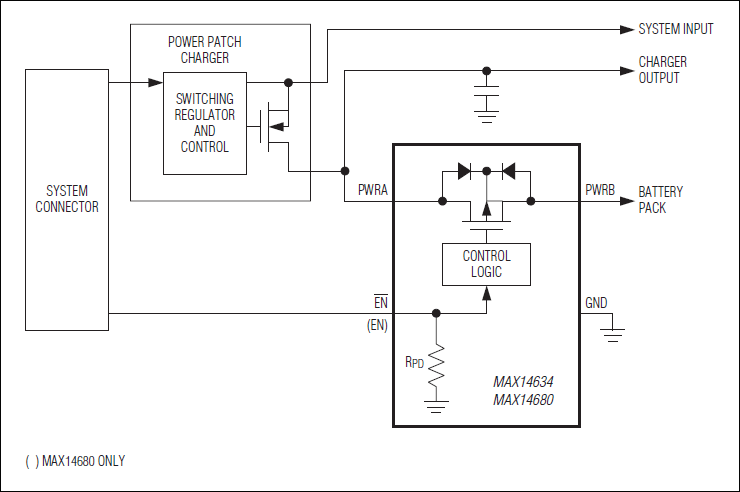

双方向バッテリスイッチのMAX14634/MAX14680は、バッテリをシステムから絶縁するための逆流防止機能を備えています。これらの内蔵スイッチは、超低7mΩ (typ)オン抵抗を備え、+2.3V~+5.5Vの入力電圧範囲で動作するため、これらのデバイスは高容量バッテリアプリケーション用のバッテリ切断スイッチとして最適です。このスルーレート制御されたスイッチは、大容量コンデンサ負荷や大電流負荷スイッチングアプリケーションにも適しています。
これらのデバイスは、超小型12ピン、WLPパッケージ(1.3mm x 1.7mm、0.4mmピッチ)で提供されます。この小型の薄型パッケージは、スペースが制限されたポータブル機器アプリケーションに適しています。これらのデバイスは、-40℃~+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • バッテリアイソレータ
  • スマートフォンバッテリスイッチ
  • タブレットPCバッテリスイッチ
