製品概要
機能と利点
- チャージャの相互運用性の向上
- S0状態でのUSBチャージャダウンストリームポート(CDP)エミュレーション
- 新しいUSBバッテリ充電(BC)仕様1.2に適合
- 以前のUSB BCリビジョンと下位互換
- 中国のYD/T1591-2009充電仕様に適合
- AppleのBC 1.2コンパチブル機器用のスタンバイモード充電をサポート
- ユーザーのフレキシビリティの増大
- CB0、CB1、およびCB2端子による複数のオートおよびマニュアルの充電状態の制御
- 高水準の内蔵機能
- 低容量USB 2.0ハイスピードスイッチによる充電モードの切替え
- 自動電流制限スイッチ制御
- 基板スペースの節約
- 8ピンTDFNパッケージ(2mm x 2mm)
製品概要

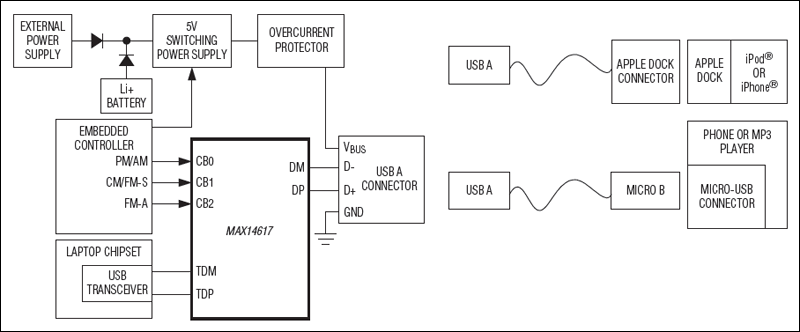

MAX14617は、USBハイスピードアナログスイッチとUSBアダプタエミュレータ回路を組み合わせた第3世代のUSB 2.0ホストチャージャ識別デバイスです。
このデバイスは、パススルーモードとオートモードをサポートしています。チャージングダウンストリームポート(CDP)パススルーモードでは、このデバイスは通常のUSBのトラフィックをサポートしながらCDP機能をエミュレートします。
また、このデバイスはアクティブ状態(S0)でチャージングダウンストリームポート(CDP)およびスタンダードダウンストリームポート(SDP)の充電をサポートします。また、MAX14617はスタンバイ状態(S3/S4/S5)でデディケーテッドチャージングポート(DCP)の充電をサポートします。
MAX14617は8ピン(2mm x 2mm) TDFNパッケージで提供され、-40℃~+85℃の拡張温度範囲での動作が保証されています。
アプリケーション
- 以下を含むUSBホストデータ/チャージャ:
- USB内蔵フラットパネルディスプレイ
- ゲームコンソール
- ラップトップおよびデスクトップコンピュータ
- メディアプレーヤー
- USBハブ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
