製品概要
機能と利点
- ハイパワーポータブル機器を保護
- 広い動作入力電圧保護:+2.2V~+36V
- 連続電流性能:3A
- 40mΩ (typ) nチャネルMOSFETスイッチ内蔵
- フレキシブルな過電圧保護設計
- 調整可能な過電圧保護トリップレベル
- 広い可変OVLOスレッショルド範囲:+4V~+20V
- プリセットされた内部高精度OVLOスレッショルド:
- 7V ±2.9% (MAX14586)
- 15V ±3.3% (MAX14590)
- 追加の保護機能によってシステム信頼性が向上
- ソフトスタートによって突入電流を最小化
- >15ms起動デバウンス内蔵
- サーマルシャットダウン保護
- PCB面積を最小化
- 8ピンTDFNパッケージ(2mm x 2mm)
製品概要
過電圧保護デバイスのMAX14586/MAX14590は、48mΩ (typ)の低オン抵抗(RON) FETを内蔵し、低電圧システムを最大+36Vの電圧障害から保護します。入力電圧が過電圧スレッショルドを上回ると、内部FETがオフにされ、保護対象部品への損傷を防ぎます。

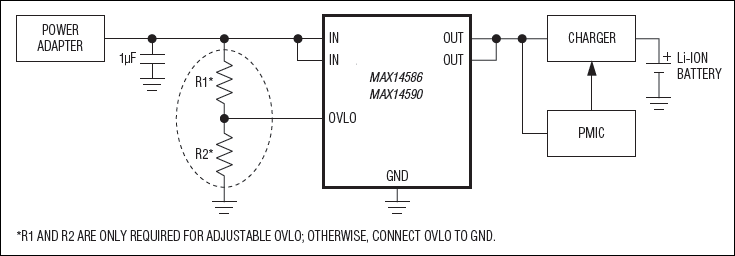

過電圧保護スレッショルドは、オプションの外付け抵抗で4V~20Vの任意の電圧に調整可能です。OVLO入力が外付けのOVLO選択電圧より低く設定された場合、これらのデバイスは、内部高精度トリップスレッショルドを自動的に選択します。内部過電圧スレッショルド(OVLO)は、MAX14586が7V (typ)またはMAX14590が15V (typ)にプリセットされています。これらのデバイスは、内部サーマルシャットダウンによって過電流イベントからも保護されます。
MAX14586/MAX14590は、エクスポーズドパッドを備えた小型8ピンTDFNパッケージで提供され、-40℃~+85℃の拡張温度範囲で動作します。
アプリケーション
- モバイルインターネットデバイス
- スマートフォン
- タブレットPC
