MAX1403

+3V、18ビット、低電力、マルチチャネル、オーバサンプリング(シグマ-デルタ) ADC

すべて表示 showmore-icon

+3V、18ビットシグマデルタとしては最高のリニアリティ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$16.64
特長
  • 分解能18ビットのシグマ-デルタADC
  • 480spsまで分解能16ビットを保持(ミッシングコードなし)
  • センサ励起用のマッチングされた内蔵電流ソース(200µA)
  • 低自己消費電流
    • 250µA (動作モード)
    • 2µA (パワーダウンモード)
  • 3つの完全差動または5つの疑似差動信号入力チャネル
  • 2つの完全差動キャリブレーションチャネル/補助入力チャネルを追加
  • 利得およびオフセットは設定可能
  • 完全差動リファレンス入力
  • 連続またはオンコマンドで変換
  • 自動チャネルスキャンおよび連続データ出力モード
  • アナログおよびデジタル電源:+2.7V~+3.6V
  • 3線シリアルインタフェース:SPI™/QSPI™コンパチブル
  • パッケージ:28ピンSSOP
製品概要
show more Icon

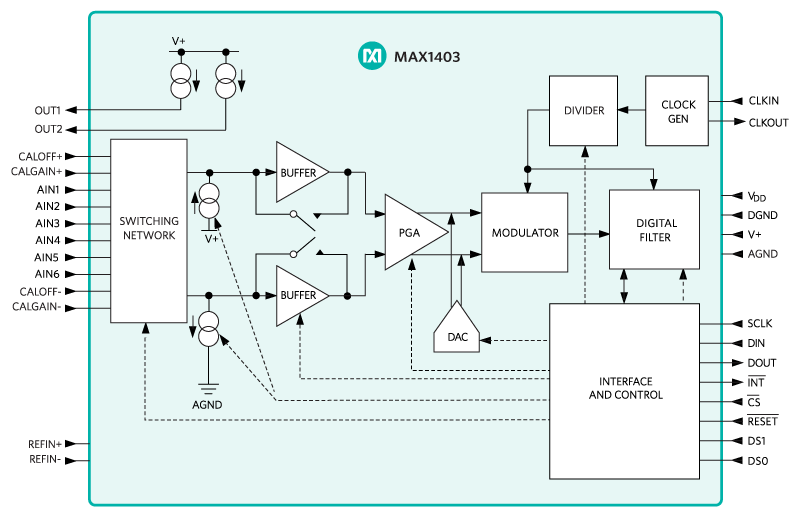

MAX1403は、センサ励起用にマッチングされた200µAの電流ソースを備えた18ビット低電力マルチチャネル、シリアル出力アナログ-デジタルコンバータ(ADC)です。本ADCは16ビット精度を実現するために、デジタルデシメーションフィルタ付きのシグマ-デルタ変調器を使用しています。デジタルフィルタのデシメーション係数を選択できるため、変換分解能を落として出力データ速度を速くすることができます。出力データ速度480spsまで、真の16ビット性能を実現します。さらに、変調器のサンプリング周波数の最適化により、電力消費を最小にするか、あるいはスループット速度を最大にすることができます。MAX1403は+3V電源で動作します。

本デバイスは、利得を+1V/V~+128V/Vに個別設定できる3つの完全差動入力チャネルを備えています。さらに、選択されたフルスケール範囲の117%まで入力を基準としたDCオフセット(システムオフセット等)を補償できます。これら3つの差動チャネルは、5つの疑似差動入力チャネルとして設定することも可能です。利得およびオフセット誤差補正用に、2つの差動システムキャリブレーションチャネルが追加されています。

MAX1403は、全ての信号チャネルを順番にスキャンし、シリアルインタフェースを通じて結果を出力するように設定することもできます。この場合の通信オーバヘッドは最小限で済みます。2.4576MHzまたは1.024MHzのマスタークロックと共に使用した場合、ライン周波数および関連する高調波におけるデジタルデシメーションフィルタの周波数応答をゼロにすることにより、ポストフィルタリングなしで優れたライン除去比を保証できます。

MAX1403は28ピンSSOPパッケージで提供されています。

アプリケーション

  • ループ駆動システム
  • ポータブル産業用機器
  • ポータブル重量計
  • 圧力センサーおよびトランスデューサ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$16.64

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX1403CAI+
  • HTML
  • HTML
MAX1403EAI+
  • HTML
  • HTML
MAX1403EAI+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

MAX1403EVSYSTEM

MAX1401およびMAX1403の評価システム

zoom

MAX1403EVSYSTEM

MAX1401およびMAX1403の評価システム

MAX1401およびMAX1403の評価システム

機能と利点

  • 簡単な設定
  • フルスピードで最大8192サンプルを収集
  • 完全評価システム
  • 実証済みのPCBレイアウト
  • 完全実装済み、試験済み

製品の詳細

MAX1403の評価システム(EVシステム)は、MAX1403の評価キット(EVキット)およびMaxim 68HC11マイクロコントローラ(µC)モジュールから構成される完全マルチチャネルデータ収集システムです。MAX1403は、低電力マルチチャネルシリアル出力のアナログディジタルコンバータ(ADC)です。Windows® 95/98コンパチブルのソフトウェアが、MAX1403の機能を容易に使いこなすためのユーザインタフェースを提供します。ソフトウェアの低レベル部分については、C++および68HC11アセンブリ言語のソースコードが提供されています。

パーソナルコンピュータでMAX1403の総合的な評価を行う場合は、完全EVシステムをご注文下さい。既に他のEVシステムと共に68HC11 µCモジュールを購入されている場合、または他のµCシステムでカスタム利用をご希望の場合はEVキットのみをご注文下さい。

MAX1403EVキットおよびEVシステムは、MAX1401の評価に使用することもできます。その場合は、MAX1403EVキットと共にMAX1401CAIの無料サンプルをご注文下さい。

MAX1403スタンドアロン型EVキット
MAX1403のEVキットは、ユーザが用意したソフトウェアとハードウェアを使用してMAX1403を評価するための実証済みのPCBレイアウトとなっています。このEVキットを正しく動作させるには、適切なタイミング信号にインタフェースする必要があります。タイミングの必要条件については、MAX1403データシートを参照して下さい。

MAX1403のEVシステム
MAX1403のEVシステムは、ユーザ供給の+5V~+12V DC電源で動作します。

アプリケーション

  • ループ駆動システム
  • ポータブル産業用機器
  • ポータブル重量計
  • 圧力センサーおよびトランスデューサ
