MAX1400

製造中

+5V、18ビット、低電力、マルチチャネル、オーバサンプリング(シグマデルタ) ADC

+5V、18ビットシグマデルタとしては最高のリニアリティ

データシート (Rev. 1)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 分解能18ビットのシグマ・デルタADC
  • 480spsまで分解能16ビットを保持(ミッシングコードなし)
  • 低自己消費電流
    • 250µA (動作モード)
    • 2µA (パワーダウンモード)
  • 3つの完全差動または5つの疑似差動信号入力チャネル
  • 2つの完全差動キャリブレーションチャネル/補助入力チャネルを追加
  • マルチプレクサ出力/ADC入力へのアクセスが可能
  • 利得およびオフセットは設定可能
  • 完全差動リファレンス入力
  • 連続またはオンコマンドで変換
  • 自動チャネルスキャンおよび連続データ出力モード
  • 電源：アナログ用+5Vおよびディジタル用+3Vまたは+5V
  • 3線式シリアルインタフェース：SPI™/QSPI™コンパチブル
  • パッケージ：28ピンSSOP

MAX1400は、16ビット精度を実現するためにディジタルデシメーションフィルタ付きのシグマ・デルタ変調器を使用した18ビット低電力マルチチャネル、シリアル出力A/Dコンバータ(ADC)です。ディジタルフィルタのデシメーション係数をユーザが選択できるため、変換分解能を落として出力データ速度を速くすることができます。出力データ速度480spsまで真の16ビット性能を実現します。さらに、変調器のサンプリング周波数の最適化により、電力消費を最小にしたり、スループット速度を最大にすることができます。MAX1400は+5V電源で動作します。

本デバイスは、利得を+1V/V～+128V/Vに個別設定できる3つの完全差動入力チャネルを備えています。さらに、選択されたフルスケール範囲の117%まで入力を基準としたDCオフセット(システムオフセット等)を補償できます。これら3つの差動チャネルは、5つの疑似差動入力チャネルとして設定することも可能です。利得およびオフセット誤差補正用として、2つの差動システムキャリブレーションチャネルが追加されています。付加的な信号処理のためには、外部からマルチプレクサ出力にアクセスできるようになっています。

MAX1400は、全ての信号チャネルを順次スキャンし、シリアルインタフェースを通じて結果を出力するように設定することもできます。この場合の通信オーバヘッドは、最小限で済みます。2.4576MHzまたは1.024MHzのマスタークロックと共に使用した場合、ライン周波数および関連する高調波におけるディジタルデシメーションフィルタの周波数応答をゼロにすることができ、ポストフィルタリングなしで優れたライン除去比を保証できます。

MAX1400は、28ピンSSOPパッケージで提供されています。

アプリケーション

  • ループ駆動システム
  • ポータブル産業用機器
  • ポータブル重量計
  • 圧力センサーおよびトランスデューサ
MAX1400
+5V、18ビット、低電力、マルチチャネル、オーバサンプリング(シグマデルタ) ADC

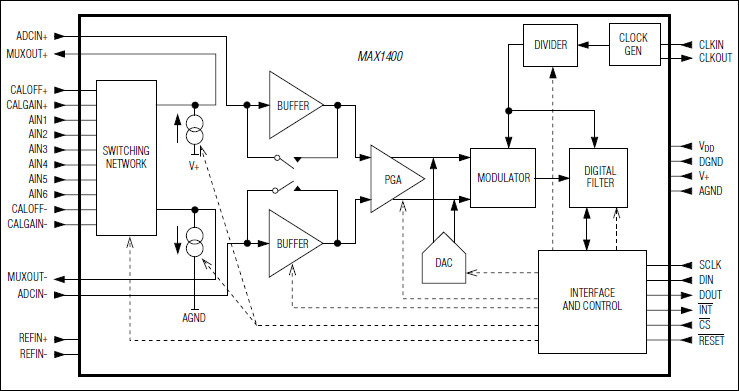

MAX1400：ファンクションダイアグラム
