製品概要
機能と利点
- 広い入力電源範囲：+3V～+5V
- 低電圧ロジックインタフェース：+1.62V (min)
- 超低消費電流のシャットダウンモード
ICC：10µA (max)、IL：1µA (max) - サーマルシャットダウン保護
- DEおよびREのホットスワップ入力構造
- 1/8ユニット負荷によってバスに最大256のトランシーバが接続可能
- 強化型スルーレート制限(MAX13430E/MAX13432E)
- RS-485 I/Oピンの拡張ESD保護
- ±30kV：ヒューマンボディモデル
- ±15kV：IEC 61000-4-2エアギャップ放電
- ±10kV：IEC 61000-4-2接触放電
- 拡張動作温度範囲：-40℃～+85℃
- 省スペースのTDFNおよびµMAXパッケージ
製品概要

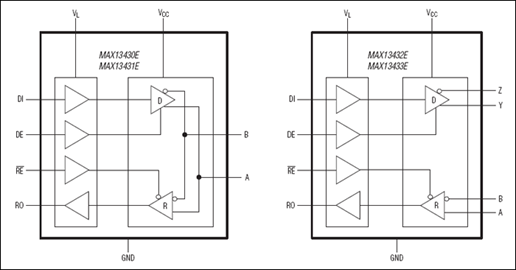

MAX13430E～MAX13433Eは、マルチ電圧システム動作用の可変低電圧ロジックインタフェースを特長とする、フルおよびハーフデュープレックスRS-485トランシーバです。この特長によって、追加部品なしで低電圧ASIC/FPGAに直接インタフェースすることができます。RS-485トランシーバのMAX13430E～MAX13433Eは、+3V～+5VのVCC電源電圧で動作します。低電圧ロジックインタフェースは、+1.62V～VCCの電源電圧で動作します。
MAX13430E/MAX13432Eは、低スルーレートドライバを備えているためEMIを最小限に抑え、ケーブルの不適切な終端に起因する反射を低減し、最大500kbpsでの誤差のないデータ伝送が可能となります。MAX13431E/MAX13433Eのドライバスルーレートは制限されないため、最大16Mbpsのデータ伝送が可能です。MAX13430E/MAX13431Eは、ハーフデュープレックス通信用で、MAX13432E/MAX13433Eはフルデュープレックス通信用です。
MAX13430E/MAX13431Eは、10ピンµMAX®および10ピンTDFNパッケージで提供されています。MAX13432E/MAX13433Eは、14ピンTDFNおよび14ピンSOパッケージで提供されています。
アプリケーション
- HVAC
- 産業用制御システム
- モータ制御
- ポータブル産業機器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
MAX13432E Reliability Data1/12/2023
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX13432EESD+ | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| MAX13432EESD+T | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| MAX13432EETD+ | 材料宣誓書（MD） | 信頼性データ | Thin Dual Flatpack No Leads | |
| MAX13432EETD+T | 材料宣誓書（MD） | 信頼性データ | Thin Dual Flatpack No Leads | |
| ウェハ・ファブリケーション・データ | MAX13432E Reliability Data |
