MAX13234E

3Mbps RS-232トランシーバ、低電圧インタフェース、±15kV HBM ESD内蔵

すべて表示 showmore-icon

業界最速、ロジックレベルトランスレーション内蔵のRS-232トランシーバ(最大3Mbps)

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$5.26
特長
  • 最大3Mbpsのデータレートでより高速なスループットを実現
  • 基板スペースの削減
    • 内蔵低電圧ロジックによってASICやマイクロコントローラとの容易なインタフェース
    • ESD保護内蔵:±15kV HBM
    • 内蔵チャージポンプ回路は3.3V動作で4つの外付け0.1µFコンデンサのみ必要
  • 電源電圧:+3V~+5.5V
  • AutoShutdown Plusによって1µAのシャットダウン電流を実現し消費電力を低減
  • 20ピンTSSOP、TQFN-EP、および16ピンTQFNで提供
  • 動作温度:-40℃~+85℃
製品概要
show more Icon

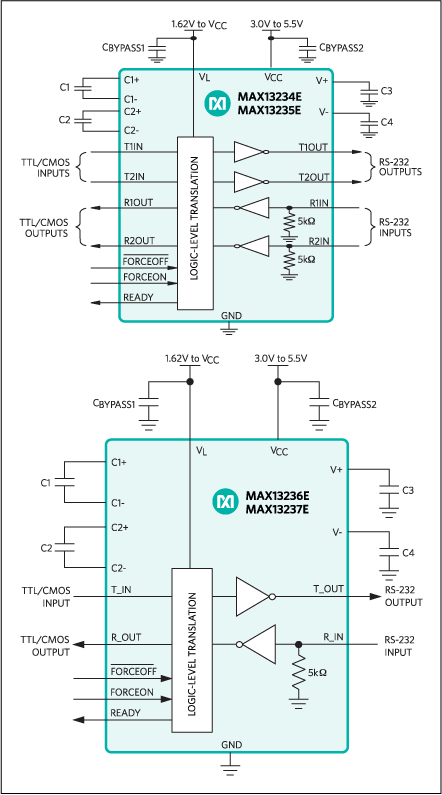

MAX13234E~MAX13237Eは、2 × 2と1 × 1のRS-232およびV.28/V.24トランシーバファミリで、最大3Mbpsの高速データレートを備え、3.3Vまたは5V電源で動作します。

すべてのデバイスは、マキシムのAutoShutdown Plus機能を使用して1µAの消費電流を実現します。RS-232ケーブルが切断されるか、またはトランスミッタおよびレシーバ入力を駆動するデバイスが30秒以上にわたって非アクティブの場合、これらのデバイスは自動的に低電力シャットダウンモードに移行します。

MAX13234E~MAX13237Eは省スペースのTQFNおよびTSSOPパッケージで提供され、-40℃~+85℃の温度範囲で動作します。

携帯アプリ

アプリケーション

  • 通信システム
  • データケーブル
  • GPSシステム
  • 産業用システム
  • ポータブル機器
  • POSシステム
  • テレマティクス
  • ワイヤレスモジュール
