MAX13036

新規設計には非推奨

接点モニタおよびレベルシフタ

リモートスイッチを監視し、消費電流がわずか17µAの接点モニタおよびレベルシフタ

データシート (Rev. 1) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 動作電圧範囲：+6V～+26V
  • BAT端子は+42Vに対応
  • 入力はバッテリの逆接続に対応
  • VLが存在する間は、ダイナミックなバッテリ電圧降下に対応
  • スキャンモードでは超低動作電流：17µA (typ)
  • 抵抗で調整可能なスイッチのヒステリシス
  • CMOS対応のロジック出力(+2.7V min)
  • スイッチデバウンスを内蔵
  • 割込み出力
  • トランジェント保護
  • 高いモジュール性
  • 過熱保護
  • 外付け部品なしで、IN0～IN7における±8kV HBM (ヒューマンボディモデル) ESD保護
  • 2個の入力(IN0、IN1)を直接出力として設定可能
  • 4個の入力(IN4～IN7)をBATまたはGND関連スイッチに設定可能

接点モニタおよびレベルシフタのMAX13036は8つのリモートメカニカルスイッチの監視とデバウンス処理を行い、スイッチが状態遷移すると割込み(アクティブローINT)をアサートします。各スイッチの状態は、ステータスレジスタの読取りによってSPIインタフェースを通じてサンプリングされます。またコマンドレジスタに書き込んで、各スイッチが割込みをアサートすることを禁止することができます。スイッチ入力のうちの4個はグランド接続スイッチ(IN0～IN3)用であり、その他の4個の入力(IN4～IN7)は、2個ずつグループになってグランド接続スイッチまたはバッテリ接続スイッチに設定可能です。2個のスイッチ入力(IN0、IN1)は、PWMなどのタイミングベースの信号用にレベルシフトされた直接出力(DO0、DO1)を備えています。

スイッチ入力スレッショルドは、BATREFに印加される電圧の50%に設定されています。スレッショルドのヒステリシスは、HYSTとグランドの間に外付け抵抗を接続して、設定されます。MAX13036は、調整可能なウェッティング電流を閉状態の各スイッチに供給して、悪条件にさらされるメカニカルスイッチの接触部をクリーンにします。

MAX13036は、BATに印加される+6V～+26Vのバッテリ電圧で動作します。独立した+2.7V～+5.5Vのロジック電源入力(VL)によって、インタフェース電圧を設定します。MAX13036は5mm x 5mmの28ピンTQFNパッケージで提供され、-40℃～+125℃の温度範囲で動作します。

アプリケーション

  • 制御ECU
MAX13036
接点モニタおよびレベルシフタ

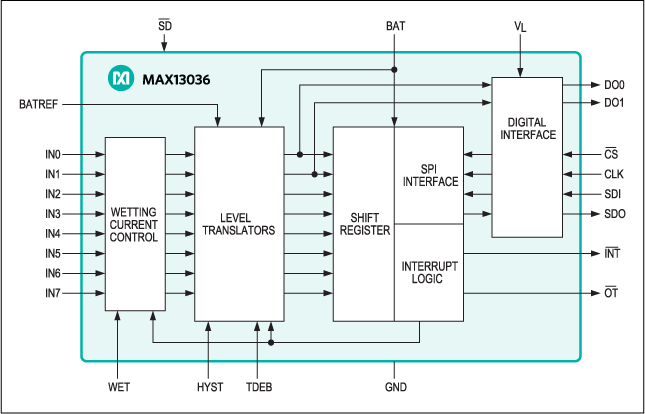

MAX13036：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

評価用キット

MAX13036EVKIT

MAX13036の評価キット/評価システム

今すぐ購入 詳細を表示

機能と利点

  • 動作電圧範囲：7V～27V
  • 実証済みのPCBレイアウト
  • Windows 98SE/2000/XP対応の評価ソフトウェア
  • 完全実装および試験済み
  • EVシステム：USBによるPC接続

製品詳細

MAX13036の評価キット(EVキット)は、完全実装および試験済みのPCBで、コンタクトモニタMAX13036の各機能を検証します。また、MAX13036のEVキットは、MAX13036の各機能を実行するための分かりやすいグラフィカルユーザインタフェース(GUI)を備えたWindows® 98SE/2000/XP対応のソフトウェアも提供します。

MAX13036の評価システム(EVシステム)は、MAX13036のEVキットとマキシムCMAXQUSBシリアルインタフェースボードで構成されています。

CMAXQUSBボードによって、PCのUSBポートに接続し、SPIコマンドをMAX13036のEVキットに転送することができます。

アプリケーション

  • ボディコンピュータ
  • 電動サンルーフ
  • その他制御ECU
  • シートムーバ
  • ウィンドウリフタ

MAX13036EVCMAXQU

MAX13036の評価キット/評価システム

今すぐ購入 詳細を表示

機能と利点

  • 動作電圧範囲：7V～27V
  • 実証済みのPCBレイアウト
  • Windows 98SE/2000/XP対応の評価ソフトウェア
  • 完全実装および試験済み
  • EVシステム：USBによるPC接続

製品詳細

MAX13036の評価キット(EVキット)は、完全実装および試験済みのPCBで、コンタクトモニタMAX13036の各機能を検証します。また、MAX13036のEVキットは、MAX13036の各機能を実行するための分かりやすいグラフィカルユーザインタフェース(GUI)を備えたWindows® 98SE/2000/XP対応のソフトウェアも提供します。

MAX13036の評価システム(EVシステム)は、MAX13036のEVキットとマキシムCMAXQUSBシリアルインタフェースボードで構成されています。

CMAXQUSBボードによって、PCのUSBポートに接続し、SPIコマンドをMAX13036のEVキットに転送することができます。

アプリケーション

  • ボディコンピュータ
  • 電動サンルーフ
  • その他制御ECU
  • シートムーバ
  • ウィンドウリフタ
MAX13036EVKIT
MAX13036の評価キット/評価システム
MAX13036EVCMAXQU
MAX13036の評価キット/評価システム
