MAX13021
製造中±60Vフォルト保護LINトランシーバ
業界で最も堅牢なLINトランシーバ、バス端子での±60Vの過電圧保護および±12kVのESDヒューマンボディモデル保護を提供
- 製品モデル
- 4
- 1Ku当たりの価格
- 最低価格：$3.32
Viewing:
製品情報
- MAX13020はTJA1020のピン対応アップグレード製品
- ESD保護
- ±12kVのヒューマンボディモデル(LIN)
- ±4kVの接触放電(LIN、NWAKE、BAT)
- LIN 2.0/SAE J2602準拠
- スルーレート制限トランスミッタによって電磁放射(EME)を低減
- 高い電磁耐性(EMI)
- 無通電状態でのパッシブ動作
- TXD優位タイムアウト機能
- LINバス優位管理(MAX13021のみ)
- +3.3Vおよび+5Vコントローラ対応の入力レベル
- スレーブアプリケーション用の30kΩ終端抵抗内蔵
- ローカル/リモートウェイクアップ検出付きの4µAの低スリープモード
- ウェイクアップソース識別
- 熱シャットダウン

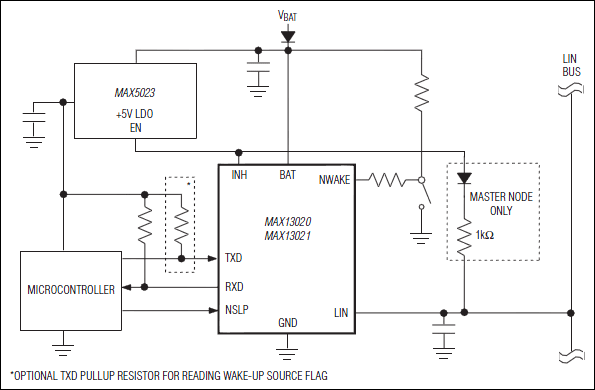

MAX13020/MAX13021は±60Vのフォルト保護、低電力、ローカル相互接続ネットワーク(LIN)トランシーバであり、高信頼性を必要とする車載用ネットワークアプリケーションに最適です。これらのデバイスは、LINマスタ/スレーブプロトコルコントローラと、LIN 2.0規格パッケージおよびSAE J2602規格で規定される物理的バス間のインタフェースを提供します。これらのデバイスは、単一マスタと複数スレーブで構成される車載サブネットワーク用です。
LINバスライン上の±60Vの拡張されたフォルト保護電圧範囲によって、+12V、+24V、および+42Vの車載アプリケーションで使用することができます。これらのデバイスは最高20kbaudまでの通信を可能にし、電磁放射(EME)性能を向上するスルーレート制限トランスミッタを内蔵しています。これらのデバイスは4µAの低電力スリープモードを備え、ウェイクアップソース検出を行います。
MAX13020はPhilips社のTJA1020とピン対応の置換え製品であり、機能的に互換性があります。MAX13021は機能拡張されたバス優位クランプ障害管理を備え、GNDへのLINバスの短絡中に自己消費電流を低減します。MAX13020/MAX13021は8ピンSOパッケージで提供され、-40℃～+125℃の自動車用温度範囲で動作します。
アプリケーション
- +12Vおよび+42V、車載用
- +24V、大型トラックおよびバス用
ドキュメント
データシート 2
信頼性データ 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX13021ASA+ | Small-Outline IC, Narrow (0.15in) | ||
| MAX13021ASA+T | Small-Outline IC, Narrow (0.15in) | ||
| MAX13021ASA/V+ | Small-Outline IC, Narrow (0.15in) | ||
| MAX13021ASA/V+T | Small-Outline IC, Narrow (0.15in) |
これは最新改訂バージョンのデータシートです。
