MAX12935

新規設計に推奨

2チャネル、高速、低電力、5kVRMSデジタルアイソレータ

低電力、高速デジタルアイソレータ

データシート (Rev. 2) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 高速デジタル信号の堅牢なガルバニック絶縁
    • データレート：200Mbps
    • 絶縁耐圧(VISO)：5kVRMS (60秒)
    • 連続耐圧(VIOWM)：848VRMS
    • サージ耐圧：±10kV (GNDAとGNDB間、1.2/50µsの波形)
    • 高CMTI：50kV/µs (typ)
  • 低消費電力
    • 1.3mW (2Mbps時チャネル当り、VDD = 3.3V)
    • 3.3mW (100Mbps時チャネル当り、VDD = 1.8V)
  • オプションによって広範囲のアプリケーションに対応
    • 2つのデータレート：25Mbps/200Mbps
    • 2つのチャネル方向構成
    • 2つの出力デフォルト状態：ハイまたはロー

MAX12934～MAX12935は、マキシム独自のプロセス技術を使用した、高速、低電力、2チャネルデジタルガルバニックアイソレータです。これらのデバイスは、異なる電源領域を備えた回路間でデジタル信号を転送し、使用する電力は1.8V動作の1Mbps 時にチャネル当りわずか0.65mWです。

MAX12935の2つのチャネルはデータをそれぞれ反対方向に転送するため、MAX12935はトランシーバのTXおよびRXラインの絶縁に最適です。MAX12934の2つのチャネルは同じ方向にデータを転送します。

MAX12934/MAX12935は5kVRMS (60秒)の絶縁定格を備えています。どちらのデバイスも、25Mbpsまたは200Mbpsのいずれかの最大データレートと、ハイまたはローのいずれかのデフォルト出力を備えたものが提供されます。デフォルトとは、入力に給電されていない場合、または入力がオープン回路の場合の出力の状態です。各オプションに割り当てられたサフィックスについては、データシートの｢Ordering Information (型番)｣および「Product Selector Guide (製品セレクタガイド)」を参照してください。アイソレータのそれぞれの側が個別の1.71V～5.5Vの電源であるため、これらのデバイスはレベルトランスレータとしての使用にも最適です。

MAX12934/MAX12935は16ピン、ワイドボディSOICパッケージで提供されます。パッケージ材料の比較トラッキング指数(CTI)は600V (min)で、クリーページ表のグループIに分類されます。いずれのデバイスも、-40℃～+125℃の周囲温度での動作が保証されています。

アプリケーション

  • バッテリマネージメント
  • 産業オートメーション向けフィールドバス通信
  • 汎用絶縁アプリケーション
  • 絶縁型RS232、RS-485/RS-422、CAN
  • 医療用システム
MAX12935
2チャネル、高速、低電力、5kVRMSデジタルアイソレータ

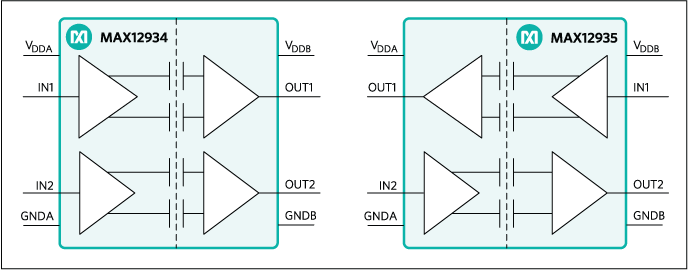

MAX12934、MAX12935：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

安全性および規制遵守 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

評価用キット

eval board
schematic 1
MAX1293XWEVKIT

MAX12934/MAX12935の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 広範囲のデータ転送レート：DC～200Mbps
  • 同じ方向の2つの片方向チャネル(MAX12934)またはそれぞれ反対方向の2つの片方向チャネル(MAX12935)
  • SMAコネクタによって外部機器との接続が容易
  • 広い電源電圧範囲：1.71V～5.5V
  • ワイドボディSOICパッケージで最大5kVRMS (60秒)の絶縁を保証

製品詳細

MAX12934/MAX12935の評価キット(EVキット)は、2チャネル、ワイドボディデジタルアイソレータのMAX12934またはMAX12935を評価するための実証済みデザインを提供します。

このEVキットは、公称出力電圧が1.71V～5.5Vの範囲の2つの個別の絶縁型電源から給電してください。2つの側の間を絶縁せずにデバイスの電気的パラメータを評価する場合は、1つの電源を使用することもできます。

MAX1293XWEVKIT#はU1が実装済みで、以下のデジタルアイソレータに対応します：MAX12934BAWE+、MAX12934CAWE+、MAX12934EAWE+、MAX12934FAWE+、MAX12935BAWE+、MAX12935CAWE+、MAX12935EAWE+、MAX12935FAWE+

アプリケーション

  • 多機能プリンタ
  • センサーボード
  • スマートメーター

eval board
schematic 2
MAX12935BWEVKIT

MAX12934/MAX12935の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 広範囲のデータ転送レート：DC～200Mbps
  • 同じ方向の2つの片方向チャネル(MAX12934)またはそれぞれ反対方向の2つの片方向チャネル(MAX12935)
  • SMAコネクタによって外部機器との接続が容易
  • 広い電源電圧範囲：1.71V～5.5V
  • ワイドボディSOICパッケージで最大5kVRMS (60秒)の絶縁を保証

製品詳細

MAX12934/MAX12935の評価キット(EVキット)は、2チャネル、ワイドボディデジタルアイソレータのMAX12934またはMAX12935を評価するための実証済みデザインを提供します。

このEVキットは、公称出力電圧が1.71V～5.5Vの範囲の2つの個別の絶縁型電源から給電してください。2つの側の間を絶縁せずにデバイスの電気的パラメータを評価する場合は、1つの電源を使用することもできます。

MAX1293XWEVKIT#はU1が実装済みで、以下のデジタルアイソレータに対応します：MAX12934BAWE+、MAX12934CAWE+、MAX12934EAWE+、MAX12934FAWE+、MAX12935BAWE+、MAX12935CAWE+、MAX12935EAWE+、MAX12935FAWE+

アプリケーション

  • 多機能プリンタ
  • センサーボード
  • スマートメーター

eval board
schematic 3
MAX12934BWEVKIT

MAX12934/MAX12935の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 広範囲のデータ転送レート：DC～200Mbps
  • 同じ方向の2つの片方向チャネル(MAX12934)またはそれぞれ反対方向の2つの片方向チャネル(MAX12935)
  • SMAコネクタによって外部機器との接続が容易
  • 広い電源電圧範囲：1.71V～5.5V
  • ワイドボディSOICパッケージで最大5kVRMS (60秒)の絶縁を保証

製品詳細

MAX12934/MAX12935の評価キット(EVキット)は、2チャネル、ワイドボディデジタルアイソレータのMAX12934またはMAX12935を評価するための実証済みデザインを提供します。

このEVキットは、公称出力電圧が1.71V～5.5Vの範囲の2つの個別の絶縁型電源から給電してください。2つの側の間を絶縁せずにデバイスの電気的パラメータを評価する場合は、1つの電源を使用することもできます。

MAX1293XWEVKIT#はU1が実装済みで、以下のデジタルアイソレータに対応します：MAX12934BAWE+、MAX12934CAWE+、MAX12934EAWE+、MAX12934FAWE+、MAX12935BAWE+、MAX12935CAWE+、MAX12935EAWE+、MAX12935FAWE+

アプリケーション

  • 多機能プリンタ
  • センサーボード
  • スマートメーター

eval board
schematic 4
MAX12935FWEVKIT

MAX12934/MAX12935の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 広範囲のデータ転送レート：DC～200Mbps
  • 同じ方向の2つの片方向チャネル(MAX12934)またはそれぞれ反対方向の2つの片方向チャネル(MAX12935)
  • SMAコネクタによって外部機器との接続が容易
  • 広い電源電圧範囲：1.71V～5.5V
  • ワイドボディSOICパッケージで最大5kVRMS (60秒)の絶縁を保証

製品詳細

MAX12934/MAX12935の評価キット(EVキット)は、2チャネル、ワイドボディデジタルアイソレータのMAX12934またはMAX12935を評価するための実証済みデザインを提供します。

このEVキットは、公称出力電圧が1.71V～5.5Vの範囲の2つの個別の絶縁型電源から給電してください。2つの側の間を絶縁せずにデバイスの電気的パラメータを評価する場合は、1つの電源を使用することもできます。

MAX1293XWEVKIT#はU1が実装済みで、以下のデジタルアイソレータに対応します：MAX12934BAWE+、MAX12934CAWE+、MAX12934EAWE+、MAX12934FAWE+、MAX12935BAWE+、MAX12935CAWE+、MAX12935EAWE+、MAX12935FAWE+

アプリケーション

  • 多機能プリンタ
  • センサーボード
  • スマートメーター

eval board
schematic 5
MAX12934FWEVKIT

MAX12934/MAX12935の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 広範囲のデータ転送レート：DC～200Mbps
  • 同じ方向の2つの片方向チャネル(MAX12934)またはそれぞれ反対方向の2つの片方向チャネル(MAX12935)
  • SMAコネクタによって外部機器との接続が容易
  • 広い電源電圧範囲：1.71V～5.5V
  • ワイドボディSOICパッケージで最大5kVRMS (60秒)の絶縁を保証

製品詳細

MAX12934/MAX12935の評価キット(EVキット)は、2チャネル、ワイドボディデジタルアイソレータのMAX12934またはMAX12935を評価するための実証済みデザインを提供します。

このEVキットは、公称出力電圧が1.71V～5.5Vの範囲の2つの個別の絶縁型電源から給電してください。2つの側の間を絶縁せずにデバイスの電気的パラメータを評価する場合は、1つの電源を使用することもできます。

MAX1293XWEVKIT#はU1が実装済みで、以下のデジタルアイソレータに対応します：MAX12934BAWE+、MAX12934CAWE+、MAX12934EAWE+、MAX12934FAWE+、MAX12935BAWE+、MAX12935CAWE+、MAX12935EAWE+、MAX12935FAWE+

アプリケーション

  • 多機能プリンタ
  • センサーボード
  • スマートメーター

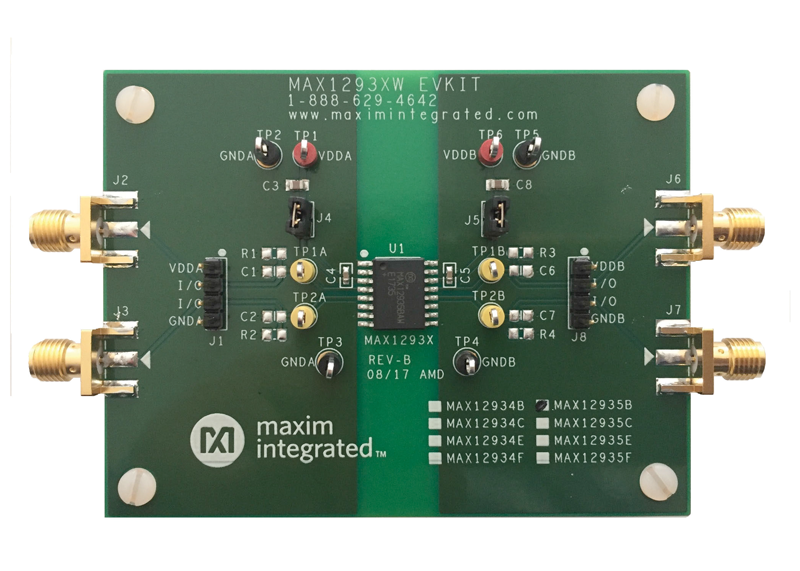

MAX1293XWEVKIT
MAX12934/MAX12935の評価キット
MAX12934BWEVKIT、MAX12934FWEVKIT、MAX12935BWEVKIT、MAX12935FWEVKIT：写真
MAX12935BWEVKIT
MAX12934/MAX12935の評価キット
MAX12934BWEVKIT、MAX12934FWEVKIT、MAX12935BWEVKIT、MAX12935FWEVKIT：写真
MAX12934BWEVKIT
MAX12934/MAX12935の評価キット
MAX12934BWEVKIT、MAX12934FWEVKIT、MAX12935BWEVKIT、MAX12935FWEVKIT：写真
MAX12935FWEVKIT
MAX12934/MAX12935の評価キット
MAX12934BWEVKIT、MAX12934FWEVKIT、MAX12935BWEVKIT、MAX12935FWEVKIT：写真
MAX12934FWEVKIT
MAX12934/MAX12935の評価キット
MAX12934BWEVKIT、MAX12934FWEVKIT、MAX12935BWEVKIT、MAX12935FWEVKIT：写真
