製品概要
機能と利点
- 単一電源動作：+2.7V～+5.25V
- 分解能：10ビット
- 2.5Vリファレンス内蔵(MAX1242)
- 小型パッケージ：8ピンPDIPおよびSO
- 低電力：
- 3.7mW (73ksps, MAX1242)
- 3mW (73ksps、MAX1243)
- 66µW (1ksps、MAX1243)
- 5µW (パワーダウンモード)
- 内部トラック/ホールド
- 3線式シリアルインタフェース：SPI/QSPI/MICROWIRE
- ピンコンパチブルの12ビットグレードアップ：MAX1240/MAX1241
製品概要

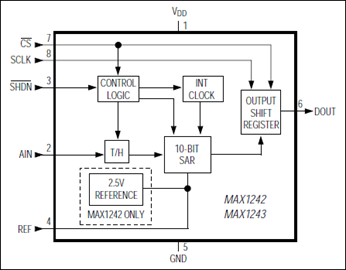

MAX1242/MAX1243は、8ピンパッケージに収められた低電力、10ビットアナログ-デジタルコンバータ(ADC)です。どちらのICも+2.7V～+5.25Vの単一電源で動作し、7.5µsの逐次比較ADC、高速トラック/ホールド(1.5µs)、クロックおよび高速3線式シリアルインタフェースを備えています。
電力消費は、73kspsの最大サンプリング速度で僅か3mW (VDD = 3V)となっています。2µAシャットダウンモードにより、低スループットレート時に電力を節約することができます。
MAX1242は2.5Vリファレンスを内蔵し、MAX1243は外部リファレンスを必要とします。MAX1243は0V～VREFの信号を受け付け、リファレンス入力範囲は正電源電圧が含まれます。外部クロックにより、標準的なマイクロコントローラのI/Oポートに直接接続できる3線式インタフェースからデータにアクセスします。このインタフェースは、SPI、QSPI™およびMICROWIRE®とコンパチブルです。
優れたAC特性、超低電力特性に加えて、使いやすくパッケージが小さいため、これらのコンバータは、リモートセンサーおよびデータ収集アプリケーション、あるいはその他の消費電力とスペース要件が厳しい回路に最適です。MAX1242/MAX1243は、8ピンPDIPおよびSOパッケージで供給されています。
アプリケーション
- 絶縁型データ収集
- ポータブルデータロギング
- プロセス制御監視
- 温度測定
- 試験装置
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX1243ACPA+ | 材料宣誓書（MD） | 信頼性データ | Plastic Dual-In-Line, Narrow (0.3in) | |
| MAX1243ACSA+ | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| MAX1243ACSA+T | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| MAX1243BCPA+ | 材料宣誓書（MD） | 信頼性データ | Plastic Dual-In-Line, Narrow (0.3in) | |
| MAX1243BCSA+ | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| MAX1243BCSA+T | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| MAX1243BESA+ | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| MAX1243BESA+T | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| ウェハ・ファブリケーション・データ |
